Summary of Contents for FS FS-S038-2IO-24F

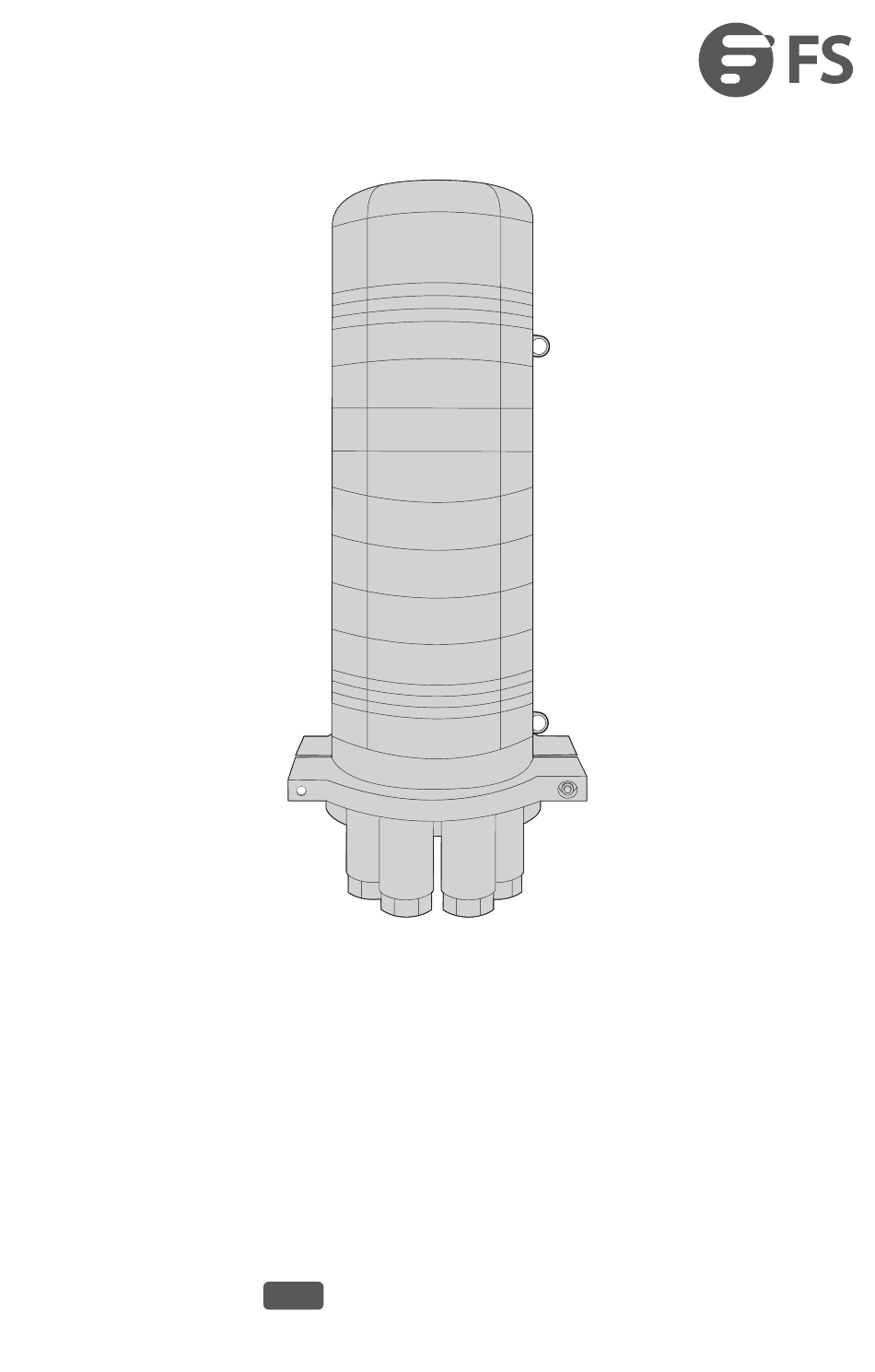

- Page 1 FS-S038-2IO-24F 24 DOME FIBER OPTICAL SPLICE CLOSURE 24-FASER DOM LWL-SPLEIßMUFFE DÔME POUR ÉPISSURES OPTIQUES 24 FIBRES Quick Start Guide V1.0 Quick Start Anleitung Guide de Démarrage Rapide...
- Page 2 Thank you for choosing the dome fiber optical splice closure (FOSC) & fiber optical splice tray (FOST). This guide is designed to familiarize you with the layout of the FOSC&FOST and describes how to deploy them in your network. FS-S038-2IO-24F CF-24F-FS...
-
Page 3: Installation Requirements
Accessories Seal Tape x1 adhesive tape x10 Heat Shrinkable Protective Sleeve x48 Installation Requirements To ensure the technical requirements, the following instructions must be followed: Fibers with protective coat are fixed with nylon tie at the entrance of FOST. Grommet should be pressed from inside to outside in order to properly install FOST. Straight-through and reserved fibers with protective coat should be winded to the fiber holding tray. -
Page 4: Installation
Installation Open the Closure FOSC hoop (left) FOSC hoop (right) Hoop fixing bolt Hoop connector Hoop locking system FOSC cover Grommet Fiber holding tray FOST Fixing device for reinforced core Fixing seat Bracket Big gasket Base ring Entry/exit tube Entry/exit tube(mass) Demount hoop fixing bolt and pull hoop locking system out, then proceed in demounting the hoop. - Page 5 100mm sealing and fixing length of fiber cable inside inlet/outlet tube 150mm length of fiber with protective coat(the distance from fixing point of fiber cable to fixing point of FOST) 100mm length of fiber with protective coat to be cut Fiber cable Temp.
- Page 6 Separate Fiber Cores Fiber with protective coat Adhesive tape Adhesive tape Reinforced core Fiber Fiber 70mm Fiber cable (1) Fiber cable (2) Adhesive tape Reinforced core Straight-through fiber with protective coat Fiber with Fiber cable (3) protective coat Fiber 1. Wind 2 layers of insulation tape on protective coat of fiber core for protection. Meanwhile, get rid of the stuffing to separate fiber core and clean them.
- Page 7 Fix Reinforced Core & Pyrocondense, Fix and Seal fiber cable Adhesive tape Adhesive tape Fiber Fiber FOST cover FOST Fiber with Fiber holding tray protective coat Adhesive tape Base Heat shrinkable fixing sleeve (mass) Fixing device for reinforced core Entry/exit tube cover Fiber cable (2) Fiber cable (3)
- Page 8 Install Heat Shrinkable Protective Sleeve and House fibers Grommet FOST Heat shrinkable Fixing slot of heat protective sleeve shrinkable protective sleeve (bunchy or ribbon) Fiber (bunchy or ribbon) Fiber (bunchy or ribbon) Nylon tie Nylon tie Fiber with Fiber with protective coat protective coat When having completed splicing the fibers, the first fiber ring should be housed on the farthest side...
-
Page 9: Online Resources
②Wall mounting application: fix the bracket on the wall with bolt. (metal hoop is not required.) ③Underground application: metal hoop is not required. NOTE: 1. Pay attention while installing plastic hoop. 2. The specification of bolt for fixing the bracket is M8. Online Resources Download https://www.fs.com/products_support.html Help Center https://www.fs.com/service/fs_support.html Contact Us https://www.fs.com/contact_us.html... - Page 10 Vielen Dank, dass Sie sich für die Dom LWL-Spleißmuffe FOSC und die Spleißablage FOST entschieden haben. Diese Anleitung soll Sie mit dem Aufbau von FOSC und FOST vertraut machen und beschreibt, wie Sie diese in Ihrem Netzwerk einsetzen können. FS-S038-2IO-24F CF-24F-FS...
- Page 11 Zubehör Dichtungsband x1 Nylonbinder x10 Wärmeschrumpfende Schutzhülse x48 Installationsvoraussetzungen Um die technischen Anforderungen zu gewährleisten, müssen die folgenden Hinweise beachtet werden: Fasern mit Schutzmantel werden mit einem Nylonbinder am Eingang der Spleißablage befestigt. Die Tülle sollte von innen nach außen gedrückt werden, um die Spleißablage richtig zu installieren.
- Page 12 Installation Öffnen der Muffe Bügel der Bügel der Spleißmuffe (links) Spleißmuffe (rechts) Befestigungsbolzen des Bügels Verbinder des Bügels Bügelverriegelungssystem Abdeckung der Spleißmuffe Tülle Spleißablage Faserhalter Befestigungsbasis Befestigungsvorrichtung für verstärkten Kern Großer Halterung Dichtungsring Basis Eingangs-/ Eingangs-/Ausgangsrohr (Masse) Ausgangsrohr Lösen Sie die Befestigungsbolzen des Bügels und ziehen Sie das Bügelverriegelungssystem heraus, dann entfernen Sie den Bügel.
- Page 13 100mm Dichtung und Befestigung des Glasfaserkabels im Eingangs-/Ausgangsrohr 150mm Faser mit Schutzmantel (der Abstand vom Befestigungspunkt des Glasfaserkabels zum Befestigungspunkt der Spleißablage) 100mm Faser mit Schutzmantel zum Schneiden Glasfaserkabel Temp. Temp. 1600mm Faserschutzmantel zum Abisolieren Ortungsmarke Ortungsmarke (Abzweigspleiß) 1850mm Glasfaserkabel zum Abisolieren (für Durchgang nach dem Aufwickeln) 2(B) Wenn alle Fasern für den Abzweigspleiß...
- Page 14 Trennen der Faserkerne Faser mit Schutzmantel Klebeband Klebeband Faser Verstärkter Kern Faser 70mm Faserkabel (1) Faserkabel (2) Klebeband Verstärkter Kern Durchgangs-Faser mit Schutzmantel Faser mit Faserkabel (3) Schutzmantel Faser 1. Wickeln Sie zum Schutz 2 Lagen Isolierband auf den Schutzmantel des Faserkerns. Entfernen Sie in der Zwischenzeit die Füllung, um den Faserkern zu trennen und zu reinigen.
- Page 15 HINWEIS: Die Eingangs-/Ausgangsrohre müssen genau ausgewählt werden, um das Spleißen und Abdichten zu erleichtern. Befestigen des verstärkten Kerns, Warmschrumpfen, Befestigen und Abdichten des Faserkabels Klebeband Klebeband Faser Faser Abdeckung der Spleißablage Spleißablage Faser mit Faserhalter Schutzmantel Klebeband Basis Wärmeschrumpfender Befestigungsschlauch (Masse) Befestigungsvorrichtung Abdeckung des für verstärkten Kern...
- Page 16 Installation von Schrumpfschlauch und Hausfasern Tülle Spleißablage Wärmeschrumpfende Befestigungsschlitz Schutzhülle des Schrumpfschlauches (Bündel oder Band) Faser (Bündel oder Band) Faser (Bündel oder Band) Nylonbinder Nylonbinder Faser mit Faser mit Schutzmantel Schutzmantel Nach dem Spleißen der Fasern sollte der erste Faserring auf der am weitesten entfernten Seite der FOST Speißablage untergebracht werden, die verbleibenden Fasern sollten zu einem Ring mit einem Durchmesser von nicht weniger als 80 mm gewickelt werden.
- Page 17 ②Wandmontage: Befestigen Sie die Halterung mit Bolzen an der Wand. (Metallbügel ist nicht erforderlich.) ③Unterirdische Montage: Metallbügel ist nicht erforderlich. HINWEIS: 1. Seien Sie vorsichtig beim Anbringen der Kunststoffbügel. 2. Die Spezifikation der Befestigungsbolzen der Halterung ist M8. Online Ressourcen Download https://www.fs.com/de/products_support.html Hilfecenter https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.html...
- Page 18 Introduction Merci d'avoir choisi le FOSC (fiber optical splice closure) et le FOST (fiber optical splice tray). Ce guide est conçu pour vous familiariser avec la configuration du FOSC et FOST et décrit comment procéder à leur déploiement. FS-S038-2IO-24F CF-24F-FS...
-
Page 19: Exigences D'installation
Accessoires Adhésif d'Etanchéité x1 Attache en Nylon x10 Manchon de Protection Thermorétractable x48 Exigences d’Installation Pour garantir les exigences techniques, les instructions suivantes doivent être suivies : Les fibres avec le revêtement de protection sont fixées avec des attaches en nylon au niveau de l'entrée du FOST. - Page 20 Installation Ouverture de la Clôture Cerclage du FOSC Cerclage du FOSC (côté gauche) (côté droit) Boulon de fixation du cerclage Connecteur du cerclage Système de verrouillage du cerclage Couvercle du FOSC Passe-fil FOST Plateau porte-fibres Dispositif de fixation pour noyau renforcé Logement de fixation Support...
- Page 21 100mm destinée au scellement et à la fixation du câble de fibre à l'intérieur du tube d'entrée/sortie 150mm de fibre avec gaine de protection (la distance entre le point de fixation du câble à fibre optique et le point de fixation du FOST) 100mm de revêtement protecteur à...
- Page 22 Séparation des Noyaux de Fibres Fibre avec gaine de protection Ruban adhésif Ruban adhésif Fibre Noyau renforcé Fibre 70mm Câble de fibre optique (1) Câble de fibre optique (2) Ruban adhésif Noyau renforcé Fibre à passage direct avec gaine de protection Câble de fibre optique (3) Fibre avec gaine de protection...
- Page 23 Fixer le Noyau Renforcé et la Pyrocondensation, Fixer et Sceller le Câble en Fibre Ruban adhésif Ruban adhésif Fibre Fibre Couvercle du FOST FOST Fibre avec gaine Plateau porte-fibres de protection Ruban adhésif Base Manchon de fixation thermorétractable (volume) Dispositif de fixation pour noyau renforcé...
- Page 24 Installez la Gaine de Protection Thermorétractable et les Fibres Passe-fil FOST Manchon de Emplacement de fixation protection thermorétractable du manchon de protection thermorétractable (faisceau ou ruban) Fibre (faisceau ou ruban) Fibre (faisceau ou ruban) Ruban adhésif Ruban adhésif Fibre avec Fibre avec gaine de protection gaine de protection...
- Page 25 ③Application souterraine : Le cerclage métallique n'est pas nécessaire. NOTE : 1. Faites attention lors de l'installation du cerclage en plastique. 2. Le boulon de fixation du support doit être de type M8. Information en Ligne Téléchargez https://www.fs.com/fr/products_support.html Centre d’assistance https://www.fs.com/fr/service/fs_support.html Contactez-nous https://www.fs.com/fr/contact_us.html...
- Page 26 Q.C. PASSED Copyright © 2022 FS.COM All Rights Reserved.
