HiVi D Series Manual

D

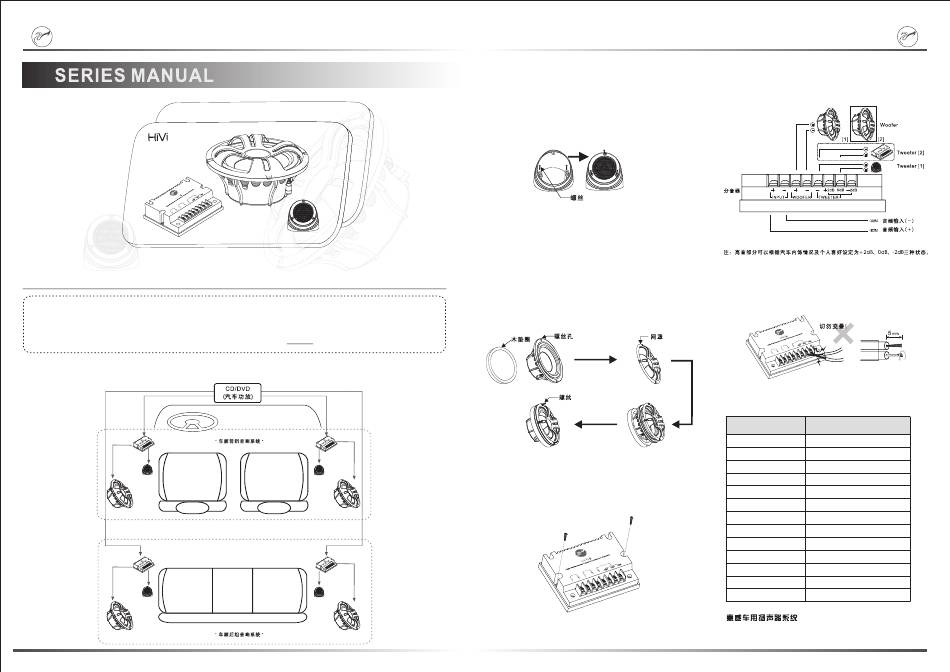

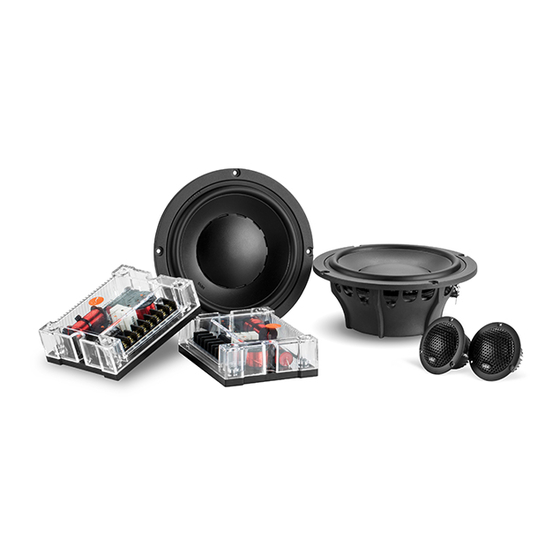

Hi-end Car Loudspeaker System
6.5" component system
Design by HiVi Acoustics, Inc.
欢迎您选购惠威车用扬声器系统。为了便于您的安装及使用，我们编写本折页。请务必在安装使用之前，仔细阅
读并清楚了解安装程序及注意事项，依据不同型号的扬声器系统，采用不同的安装方式。
虽然本折页说明了安装的方式，但是对于汽车拆装并没有作说明，假如您没有此方面的经验，请不要自行安装，
您可以去有经验的汽车服务处进行咨询。
一、线路图：
请按照以下线路图连接
D620II
请特别注意您的汽车处于熄火状态!
二、高音喇叭安装(H28-1)
1、将高音喇叭从后罩中取出，按图示位置在后罩内打上
两个螺丝固定。（调整后罩方向，以便达到理想的听音效
果。）
2、固定后罩后，把高音喇叭放入后罩内，按图示用三个
螺丝固定高音喇叭。
三、低音喇叭安装(D6TII)
1、将车窗玻璃放到最低，将低音单元放入喇叭安装孔内，
确认不会影响车窗的上下，如有影响，安装单元时需要增
加我们配套的垫圈。
2、将低音单元放到您需要安装的位置，确定好需要上螺丝
的位置并做好标记，然后用3.5mm的钻头钻4个安装孔。对
于原车安装子孔合适的这一步可以省略。然后将喇叭和垫
圈一起用螺丝上到车门上，注意一定要确保不会漏气，因
为这对低音的重放的影响是至关重要的。
四、分频器安装：
1、在车门或其它您想安装的地方确定安装位置，以不影响
其它部分为准，然后将分音器用螺丝固定在上面，如下
图：
因设计变更等原因，所示资料可能与实物不符，恕不另行通知
五、接线方法：
1、分频器与高音、低音连接示意图。
六、安装注意事项：
1、铜线的裸露部分不要太长，约5mm左右（如下图），以
免在使用中产生交叠而引超短路。
七、规格：
型号 D620II
中 低 音
D6TII
高 音
H28-1
灵 敏 度
8 dB 8
频 率响 应
60-20KHz
最 大功 率
120W
额 定功 率
60W
额 定阻 抗
4Ω
安 装 尺寸
φ156mm
开 孔 尺寸
φ194mm
安 装 深度
>60mm
网 罩 尺寸
φ166.5x20mm
高通 衰 减斜 率
12dB/0ctave
低通 衰 减斜 率
12dB/0ctave
www.hivi.com
