Summary of Contents for SEI FA1010356

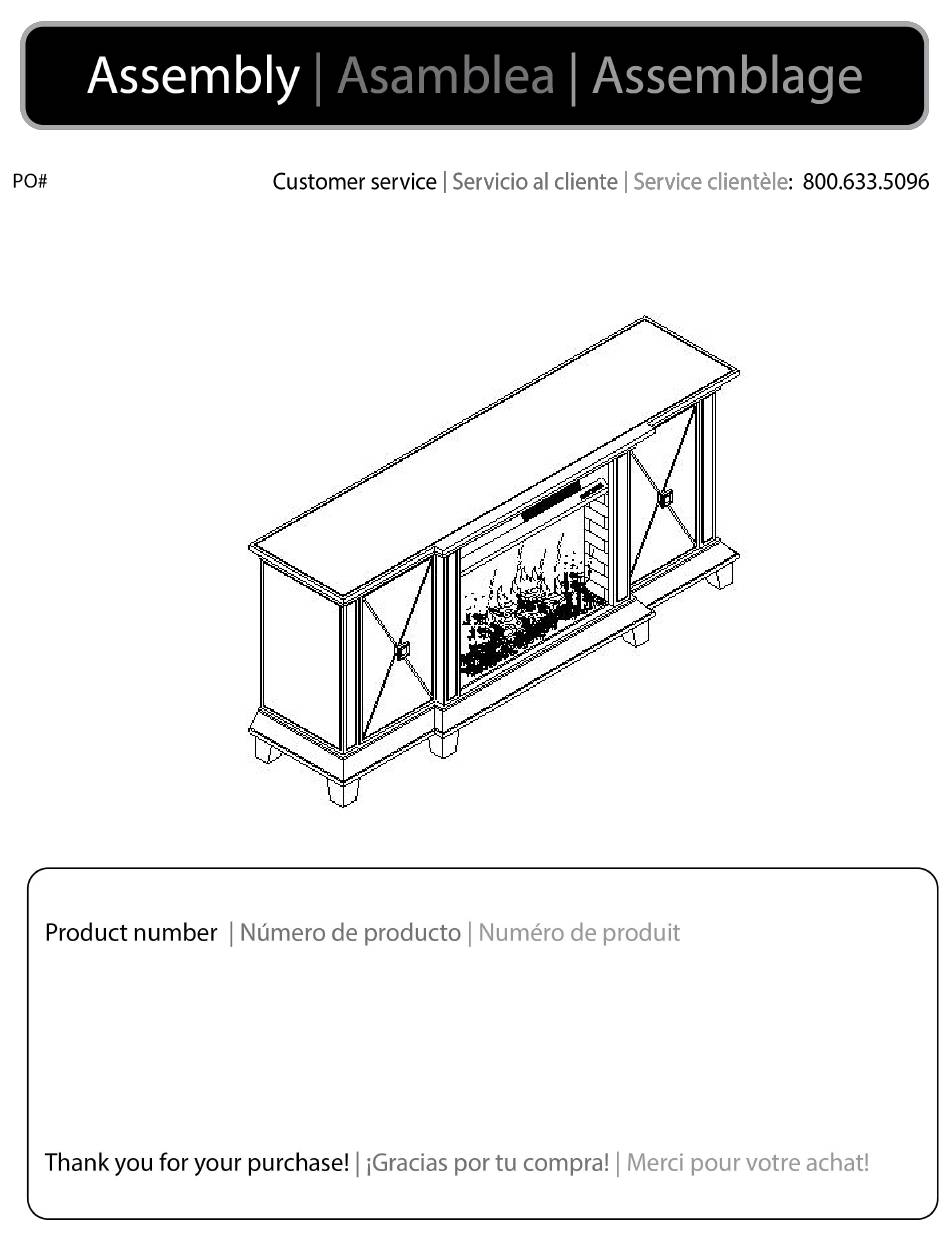

  • Page 1 FA1010356...
  • Page 4 Top panel Left frame Right frame Panel superior Marco izquierdo Marco derecho Panneau du haut Cadre gauche Cadre droit Left middle panel Right middle panel Bottom frame Panel central izquierdo Panel central derecho Marco inferior Panneau central gauche Panneau central droit Cadre inférieur Back panel Side shelf...
  • Page 5 Bolt Flat washer Allen wrench Tornillo Arandela plana Llave Allen Boulon ø1/4”*1-1/4L Rondelle plate ø1/4” Clé Allen ø1/4” Screw Knob Bolt Tornillo Pomo Tornillo ø1/8”*1/2”L Bouton Boulon ø5/32” x*3/4”L Shelf holder Hinge Screw Titular de estante Bisagra Tornillo Porte-tablette Charnière ø3/8”*5/8”L Screw Bolt...
  • Page 9 Pay attention to the left and right direction.
  • Page 10 Do not over tighten Knobs Adjusting the doors: To achieve uniform clearance around the doors, tighten or loosen the screws on the hinges as needed. Ajustando las puertas: Para lograr un espacio uniforme alrededor de las puertas, apriete o afloje los tornillos de las bisagras según sea necesario.
  • Page 11 Put the firebox gently into an appropriate position at the back of the cabinet and attach the wooden holder. Coloque la caja de fuego suavemente en una posición adecuada en la parte posterior del gabinete y coloque el soporte de madera. Placez doucement la chambre de combustion dans une position appropriée à...
  • Page 12 To use as a media stand instead of a fireplace, do not insert firebox; instead insert shelf holders and shelf panel. Para usarlo como soporte de medios en lugar de una chimenea, no inserte la caja de fuego; en su lugar, inserte los soportes para estantes y el panel para estantes.
  • Page 13 13 |...
  • Page 14 14 |...
  • Page 15 FA5223 ELECTRICAL SPECIFICATIONS ESPECIFICACIONES ELÉCTRICAS CARACTÉRISTIQUES ÉLECTRIQUES Voltage: Tensión: Tension: 120V, 60 Hz Amps: Amperios: Intensité de courant: 12.5 Amps Watts: Watts: Puissance: 1500 Watts Lighting: Iluminación: Éclairage:...
  • Page 17 Safety Seguridad Sécurité Note! Nota: Remarque!

  • Page 18: Consumer Safety Information

    Electric Firebox Insert Cámara de combustión Foyer électrique User’s Operating Manual eléctrica insertable encastrable Manual de funcionamiento Guide de l'utilisateur del usuario Consumer safety Información de Information de sécurité information: seguridad para el pour le consommateur: Please read this manual before Veuillez lire ce guide avant consumidor: installing and operating this...
  • Page 19 Important Operating and Instrucciones importantes Directives importantes Safety Instructions: de operación y seguridad: concernant la sécurité et l'utilisation : CAUTION: PRECAUCIÓN: MISE EN GARDE : High temperatures! Keep draperies, Mantenga las cortinas, cables Tenir les draperies, les cordons electrical cords, and other eléctricos y otros enseres a una électriques et tout ameublement à...
  • Page 20 Important Operating and Safety Information: When using electrical appliances, the following basic precautions should always be followed to reduce the risk of fire, electric shock, and injury. • Read all instructions before using this heater. • Use this heater only as described in this manual. Any other use not recommended by the manufacturer may cause fire, electric shock, or injury.
  • Page 21 Información importante de operación y seguridad: Cuando use artefactos eléctricos, siempre debe respetar las siguientes precauciones básicas para reducir el riesgo de incendio, descarga eléctrica y lesiones. • Lea todas las instrucciones antes de usar este calefactor. • Use este calefactor de la manera exacta que se describe en este manual. Cualquier otro uso no recomendado por el fabricante puede causar un incendio, una descarga eléctrica o lesiones.

  • Page 22: Conservez Ces Directives

    Information importante concernant la sécurité et l'utilisation: Lorsque vous utilisez des appareils électriques, respectez toujours les précautions de base afin de réduire les risques d'incendie, de chocs électriques et de blessures. • Lisez toutes les directives avant d'utiliser la fournaise. •...

  • Page 23: Maintenance

    Maintenance: Mantenimiento: Entretien: 1. Cleaning your fireplace: 1. Limpieza de su chimenea: 1. Nettoyage de votre foyer: You may clean exterior of unit with Puede limpiar el exterior de la Vous pouvez laver l'extérieur de a soft, damp, lint-free cloth. unidad con un paño suave, húmedo l'unité...
  • Page 24 Installation Instructions: Instrucciones de Directives d'installation: instalación: Once the location has been Después de preparar el lugar de Une fois l'emplacement préparé, prepared, the fireplace insert can colocación, podrá instalar la l'insert de cheminée peut être be installed. chimenea insertable. installé.

  • Page 25: Electrical Connection

    Operating Instructions: Control Panel on the Front of Unit: LED screen 1. Power 2. Flame . Heater 4. Down Light 5. Log 6.Time 1. On/Off Main Power Button a. Press to switch the unit ON/OFF. Child Lock: turn the unit on and hold POWER button for at least 5 seconds until you hear a beep sound (and the log blinks) to enter the Child Lock mode.

  • Page 26: Instrucciones De Operación

    Instrucciones de operación: Panel de control en el frente de la unidad: Pantalla LED 1. Encendido 2. Flama . Calentador 4. Luces empotradas 5. Tronco 6.Tiempo 1. Botón de encendido/apagado principal a. Presione para encender/apagar la unidad. b. Bloqueo para niños: encienda la unidad y mantenga presionado el botón de ENCENDIDO durante al menos 5 segundos hasta que escuche un pitido (y el registro parpadee) para ingresar al modo de bloqueo para niños.

  • Page 27: Directives D'utilisation

    Directives d'utilisation: Panneau de commande à l'avant de l'unité: Ecran LED 1. D'alimentation 2. Flamme . Chauffe-eau 4. Downlight 5. Grume 6. Heure 1. Bouton d'alimentation principal marche/arrêt a. Appuyez pour allumer / éteindre l'appareil. b. Verrouillage enfant: allumez l'appareil et maintenez le bouton POWER enfoncé pendant au moins 5 secondes jusqu'à...
  • Page 28 Remote Control Operating Procedures: (1) Power: Press to turn the unit ON/OFF (2) Flame: Press to adjust the level of brightness of the flame: F5- F4- F3- F2- F1- OFF. (F5 being the brightest and F1 the dimmest) : raise the level of flame brightness : lower the level of flame brightness (3) Timer: Press to adjust the duration of the heater: 30 min- 1H- 2H- 3H- 4H- 5H- 6H- 7H- 8H- 9H- OFF...
  • Page 29 Procedimientos de Operacion con el Control Remoto: (1) Encendido/apagado: Presiónelo para encender/apagar la unidad. (2) Llama: Presiónelo para ajustar el nivel de intensidad de la llama: F5- F4- F3- F2- F1- Apagado. (F5 es la mayor intensidad y F1, la menor) : eleva el nivel de intensidad de la llama : reduce el nivel de intensidad de la llama...
  • Page 30 Mode d'Emploi du Contrôle a Distance: (1) Alimentation: Appuyez pour allumer ou éteindre l'unité. (2) Flamme: Appuyez pour ajuster la luminosité des flammes: F5 - F4 - F3 - F2 - F1 - OFF (ARRÊT). (F5 étant le niveau le plus clair et F1, le plus sombre) : augmente la luminosité...

  • Page 31: Troubleshooting

    Heater is unplugged from wall outlet. Plug the cord into an outlet. Power cord or power plug are damaged. Contact a SEI customer service. Heater doesn't turn on with the Power outlet for power plug prong is Check the power outlet and power switch.
  • Page 32 Loose wiring at the wall power outlet. connections. Contact a qualified electrician. Flames are frozen. Flame element is not attached to the Contact SEI customer service motor. Rotation motor is defective. Contact SEI customer service Flame element isn't seated properly.

  • Page 33: Solución De Problemas

    Enchufe el cable a un tomacorriente. tomacorriente. El cable de alimentación o el enchufe Comuníquese con Servicio al cliente están dañados. de SEI. El calefactor no se enciende El tomacorriente para el enchufe está Revise el tomacorriente y reemplácelo cuando presiono el interruptor de suelto.
  • Page 34 Las llamas permanecen estáticas. El elemento de llama no está Comuníquese con Servicio al cliente de conectado al motor. SEI. El motor de rotación presenta Comuníquese con Servicio al cliente de defectos. SEI. El elemento de llama no está...

  • Page 35: Dépannage

    Le cordon ou la prise électrique sont Prenez contact avec le service à la endommagés. clientèle de SEI. La fournaise ne s'allume pas à La prise électrique pour la fiche est Vérifiez la prise électrique et l'aide de l'interrupteur de lâche.
  • Page 36 Les flammes ne bougent pas. L'élément des flammes n'est pas relié Prenez contact avec le service à la au moteur. clientèle de SEI. Prenez contact avec le service à la Le moteur rotatif est défectueux. clientèle de SEI. L'élément des flammes n'est pas installé...

  • Page 37: Grounding Instructions

    INSTRUCCIONES PARA LA DIRECTIVES DE MISE À LA GROUNDING INSTRUCTIONS CONEXIÓN A TIERRA TERRE Debe conectar a tierra este producto. Ce produit doit être mis à la terre. S'il Si tiene un funcionamiento incorrecto o vient à mal fonctionner ou à subir une presenta desperfectos, la conexión a panne, la mise à...

  • Page 38: Fcc Statement

    FCC STATEMENT DECLARACIÓN DE LA FCC ÉNONCÉ DE LA FCC NOTE: This equipment has been tested NOTA: Este equipo fue probado y se REMARQUE : Cet équipement a été and found to comply with the limits for confirmó que cumple con los límites testé...
  • Page 39 25 |...
