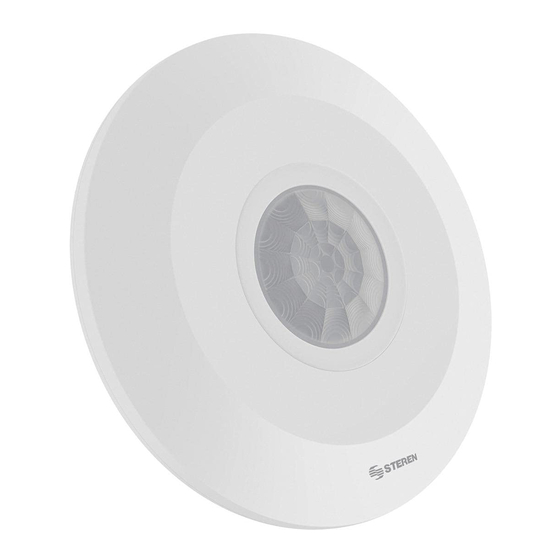

Steren PIR-135 Instruction Manual

Sensor de movimiento (PIR)
para techo
Manual de instrucciones
PIR-135
0219A
IMPORTANTE
Antes de utilizar el producto, lee cuidadosamente este instructivo para
evitar cualquier mal funcionamiento.
La información presentada sirve únicamente como referencia sobre el
producto; debido a actualizaciones pueden existir diferencias.
Consulta nuestra página web www.steren.com para obtener la versión
más reciente de este manual.
PRECAUCIONES
• Este aparato no se destina para utilizarse por personas (incluyendo
niños) cuyas capacidades físicas, sensoriales o mentales sean diferentes
o estén reducidas, o carezcan de experiencia o conocimiento.
• Los niños deben supervisarse para asegurarse de que no empleen el
aparato como juguete.
• No coloques objetos pesados sobre el sensor.
• No uses ni almacenes el sensor en lugares donde existan goteras o
salpicaduras.
• Límpialo con un paño suave y seco.
• No coloques el sensor sobre fuentes de calor como termostatos o
fuentes directas de luz, ya que esto puede afectar la sensibilidad y
detección.
• No conectes luminarios incandescentes de más de 1 000 watts o
fluorescentes / LED de más de 500 watts.
ESPECIFICACIONES
Alimentación: 110 – 130 V~ 60 Hz
Carga: 1 000 W máx. (incandescentes)
500 W máx. (fluorescentes y LED)
Rango de detección: 360°
Potencia de consumo: 0,5 W
Temporizador programable: 10 s a 15 min
Luz ambiente: 3 - 2 000 lux
Temperatura de operación: -20 a 40°C
Humedad relativa: <93% no condensada
Altura de instalación: 2,2 – 4 m
Velocidad de detección de movimiento: 0,6 a 1,5 m/s
IP: 20
Las especificaciones pueden cambiar sin previo aviso
CONEXIÓN
1. Sostén la base del sensor y gira la tapa superior en sentido contrario a
las manecillas del reloj, y después sepáralas.
Base
V0.0
INSTALACIÓN
1. Coloca el sensor en un techo que tenga aproximada-
mente 3 m de altura, para poder obtener una cobertura de
aproximadamente 10 m.
O10m
AJUSTES
Con un desarmador plano:
- Mueve la perilla TIME para seleccionar el tiempo durante el que
permanecerá encendido el luminario.
- Mueve la perilla LUX* en sentido de las manecillas del reloj para
que encienda cuando haya más luz y en sentido contrario para que
encienda cuando haya menos luz.
Nota: Se recomienda seleccionar el nivel 3 de sensibilidad (LUX)
para un uso regular.
15min 10S
30S
7min
3min
90S
TIME
15min 10S
30S
7min
3min
90S
TIME
2. Identifica las terminales, pasa los cables de tu instalación por los orificios y conéctalos según
el diagrama.
2. Con la tapa retirada, usa la base como plantilla y marca
los puntos para taladrar
3
15min 10S
30S
7min
300 30
3min 90S
TIME LUX
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todos sus componentes y mano de obra, contra cualquier defecto de
fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente esta póliza, o factura, o comprobante de compra y el producto, en donde fue adquirido o
en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor.
Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los
sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera
de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V. El consumidor podrá
solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara,
el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura
respectiva.
3 DATOS DEL DISTRIBUIDOR
300 30 Nombre del Distribuidor __________________________________
LUX
Domicilio ______________________________________________
Número de serie ________________________________________
Fecha de entrega _____________________________________
3
ELECTRÓNICA STEREN S.A. DE C.V.
Biólogo Maximino Martínez No. 3408, San Salvador Xochimanca, Azcapotzalco Ciudad de México 02870, RFC: EST850628-K51
300 30
STEREN PRODUCTO EMPACADO S.A. DE C.V.
LUX
Autopista México-Querétaro. Km 26.5 Sin número, Nave Industrial 3-A, Col. Lomas de Boulevares, Tlalnepantla de Baz, Estado de
México, C.P. 54020, RFC: SPE-941215-H43
*Sensibilidad lumínica (nivel de
iluminación del entorno).
Fase Neutro Carga
3
15min 10S
30S
7min
300 30
3min
90S
LUX
TIME
3. Coloca los taquetes, y fija la base con tornillos. Al
terminar, coloca la tapa girando en sentido de las
manecillas del reloj.
1 2
Producto: Sensor de movimiento (PIR) para techo
Modelo: PIR-135
Marca: Steren
L N N L
