Summary of Contents for STAYHOT Focus MS

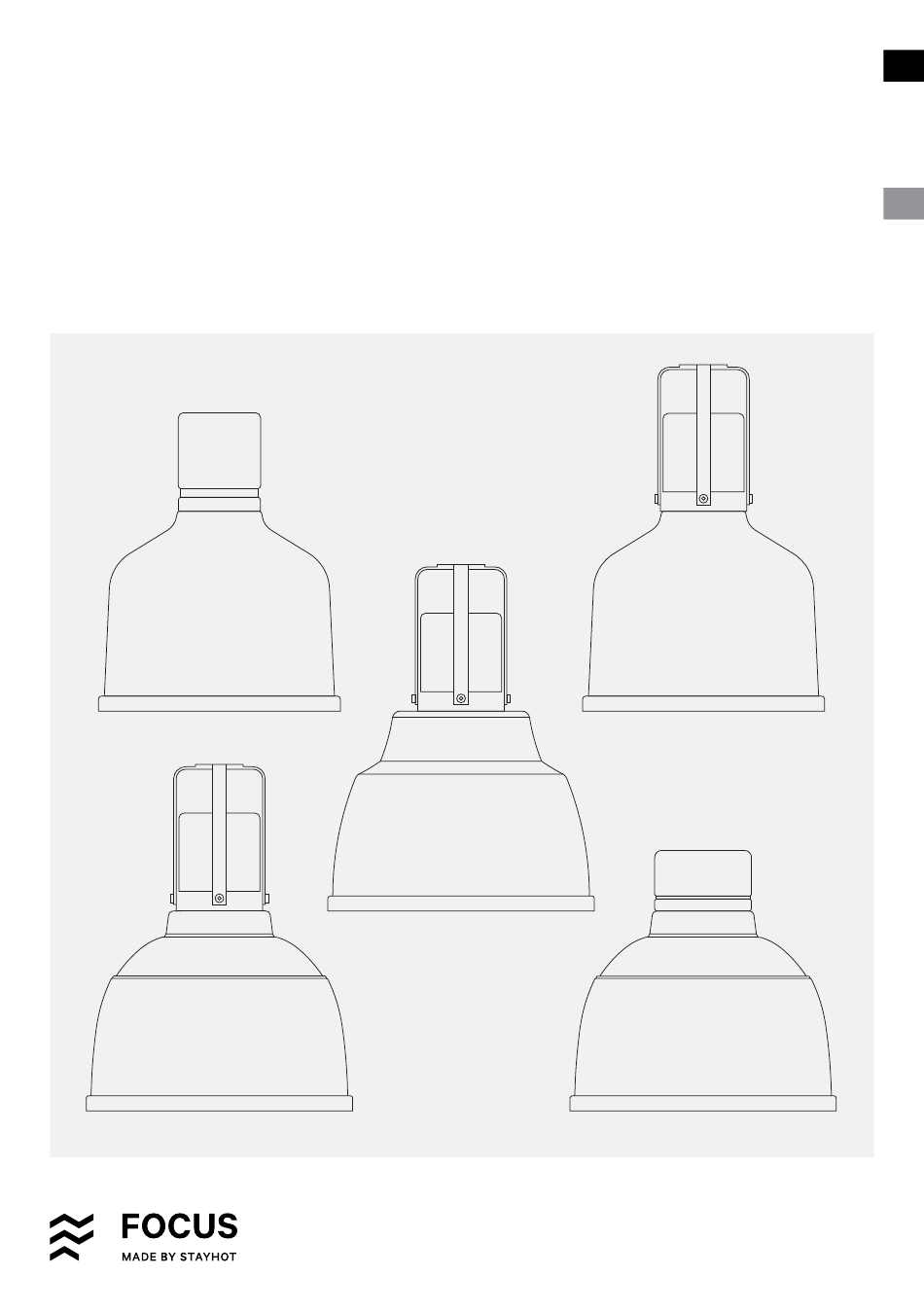

- Page 1 Instruktionsmanual Stayhot Focus Värmelampa Modeller MS / MO / RS / RO / IO Instruction Manual Stayhot Focus Heat Lamp Models MS / MO / RS / RO / IO www.stayhot.se...
- Page 2 Stayhot Focus Värmelampa Tack för ert inköp av vår senaste produktnyhet Alla våra Focus värmelampor är formgivna – Stayhot Focus! Vi hoppas att den förhöjer och konstruerade in i minsta detalj av vårt inredningen och håller maten aptitiligt varm i produktutvecklingsteam.
-
Page 3: Säkerhetsinformation
1. Säkerhetsinformation Läs säkerhetsinstruktionerna noga innan installation och användning av 1.3 Användning produkten. Tillverkaren ansvarar ej för skador eller personskador till följd av Varning! Risk för skador, brännskador, brand och elektriska stötar. felaktig installation eller användning som bryter mot dessa instruktioner. Spara bruksanvisningen för framtida bruk. -
Page 4: Allmän Information
Allmän information Denna värmelampa är en elektrisk produkt av klass 1 och måste jordas. För att på bästa sätt kunna utnyttja din Stayhot Värmelampa Focus, läs noga igenom dessa instruktioner och bevara manualen för framtida behov. Användningstips Stayhot Värmelampa Focus är designad att användas tillsammans med en Varning! Lampskärmen och glödlampan blir varma... -
Page 5: Installation
3. Installation Elektrisk anslutning Färgkodning av kablar Varning! Installationen av produkten skall utföras av en OBS! Kablarna är färgkodade på följande sätt: behörig elektriker. Grön / Gul Jord OBS! Innan påbörjad installation skall produktens strömkälla kopplas Blå Neutral från elnätet. Brun Fas / Spänningsförande –... -
Page 6: Montering
4. Montering Allmänna monteringsanvisningar Värmelampa utan hissfunktion Värmelampa med hissfunktion Varning: Dessa värmelampor är inte Värmelampor utan hissfunktion har en När den höj- och sänkbara värmelampan är lämpliga för montering på en normalt kabellängd på 2 meter. helt indragen är produktens totala längd från antändbar yta. - Page 7 4. Montering Varning! Elanslutningar skall utföras av behörig elektriker. Varning! Elanslutningar skall utföras av behörig elektriker. Varning! Installerad produkt skall alltid vara jordansluten. Varning! Installerad produkt skall alltid vara jordansluten. Varning! Lampan skall monteras enligt angivelse. Varning! Lampan skall monteras enligt angivelse. OBS! Krok medföljer ej.
- Page 8 Modell MS Modell MO 135.0 mm 135.0 mm MIN 550 mm MIN 550 mm MAX 1550 mm MAX 1550 mm 120.0 mm MIN 1235 mm MIN 1235 mm 250.0 mm 250.0 mm Ø 200.0 mm Ø 200.0 mm MIN 300 mm MIN 300 mm MAX 400 mm MAX 400 mm...
- Page 9 Modell RS Modell RO 135.0 mm 135.0 mm MIN 550 mm MIN 550 mm MAX 1550 mm MAX 1550 mm 80.0 mm 50.0 mm MIN 1235 mm MIN 1235 mm 170.0 mm 170.0 mm Ø 220.0 mm Ø 220.0 mm MIN 300 mm MIN 300 mm MAX 400 mm...
- Page 10 Modell IO Detaljskiss Kabel med hissfunktion Stayhot Värmelampa 1224 Höj- och Sänkbar Modell Skyddad 135.0 mm anslutningsplint (Ingår ej) 3-kärning ytkabel Metallhållare som används för montering måster vara jordade. MIN 550 mm Längdjustering MAX 1550 mm Takrosett av plast 120.0 mm 80.0 mm...
- Page 11 Instruction Manual Stayhot Focus Heat Lamp English...
- Page 12 Translated from Made in Sweden. Stayhot Focus Heat Lamp Original Manual Thank you for your purchase of our Stayhot This Stayhot Focus heat lamp was Focus heat lamp! manufactured in our Swedish factory. With full control over materials, suppliers and recycling, In this manual you will find installation we only settle for the highest quality.
-
Page 13: Safety Information
1. Safety Information Read the safety instructions carefully before installation and use of the 1.3 Use product. The manufacturer will not take responsibility for injuries or damage as a Warning! Risk of injuries, burns, fire and electrical shock. result of incorrect installation or use. Save this instruction manual for future use. 1.1 General Warning! Hot Surface The surface of the product becomes hot during use and should be handled with... -
Page 14: General Information
Important! This appliance is for indoor use only. General Information This luminaire is a Class 1 electrical product and must be earthed. To optimise the use of your Stayhot Focus heat lamp, please read these Operational Tips instructions carefully and keep the manual for future use. -
Page 15: Installation Instructions
3. Installation Instructions Electrical Connection Cable Colour Codes Warning! The installation of the heat lamp should be carried Important! The wires are coloured in accordance out by a qualified electrician. with following code: Important! Before commencing installation power to the relevant Green / Yellow Earth circuit must be switched off at the main circuit breaker or fuse panel. -
Page 16: Assembly Instructions
4. Assembly Instructions General Assembly Instructions Heat lamps without rise and fall function Heat lamps with rise and fall function Warning: These luminaires are not The heat lamps without rise and fall function The total length of the heat lamps with suitable for mounting on a normally has a cord length of 2 metres. - Page 17 4. Assembly Instructions Warning! The installation of the heat lamp should be carried out Warning! The installation of the heat lamp should be carried out by a qualified electrician. by a qualified electrician. Warning! An installed product should always be grounded. Warning! An installed product should always be grounded.
- Page 18 Model MS Model MO 135.0 mm 135.0 mm MIN 550 mm MIN 550 mm MAX 1550 mm MAX 1550 mm 120.0 mm MIN 1235 mm MIN 1235 mm 250.0 mm 250.0 mm Ø 200.0 mm Ø 200.0 mm MIN 300 mm MIN 300 mm MAX 400 mm MAX 400 mm...
- Page 19 Model RS Model RO 135.0 mm 135.0 mm MIN 550 mm MIN 550 mm MAX 1550 mm MAX 1550 mm 80.0 mm 50.0 mm MIN 1235 mm MIN 1235 mm 170.0 mm 170.0 mm Ø 220.0 mm Ø 220.0 mm MIN 300 mm MIN 300 mm MAX 400 mm...
- Page 20 Model IO Detailed Drawing Rise and Fall Cable Stayhot Heat Lamp 1224 Rise & Fall Model 135.0 mm Shrouded terminal block (not supplied) 3-Core Surface Cable Any metal brackets used for assembly must be earthed MIN 550 mm Tension adjustment –...
- Page 21 www.stayhot.se...
