PURE SINE WAVE DC/AC POWER INVERTER
IRP3000D-12
IRP3000D-24
Libretto per l'utilizzatore
www.alcapower.com
Grazie per aver scelto un prodotto AlcaPower. Potete essere certi che il prodotto da voi acquistato è tra i mi-
ITALIANO
gliori attualmente disponibili sul mercato. Per favore, prima di utilizzare il prodotto, leggete questo manuale
molto attentamente e conservatelo per consultazioni future.

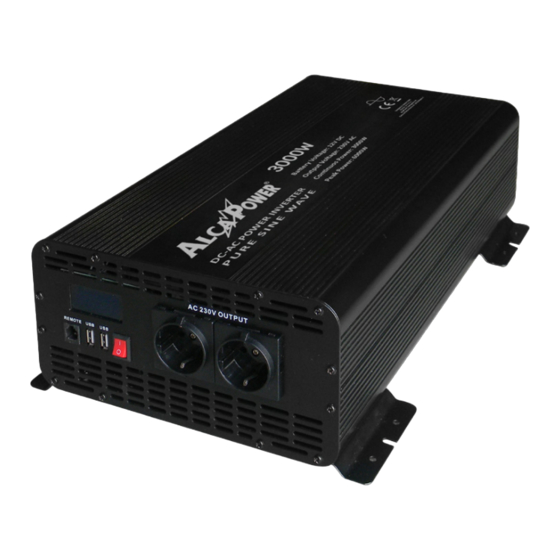

AlcaPower IRP3000D-12 e IRP3000D-24 sono power inverter, ovvero dispositivi che trasformano una ten-
sione continua a 12V (IRP3000D-12) oppure a 24V (IRP3000D-24), tipicamente fornita da uno o più accu-
mulatori, in una tensione alternata a 230V AC 50Hz adatta ad alimentare svariati dispositivi elettrici.
I power inverter AlcaPower sono prodotti costruiti con componenti e circuiti all'avanguardia che ne garanti-
scono l'alta qualità, il peso e le dimensioni ridotte. Sono robusti e dotati di circuiti di protezione contro il so-
vraccarico in uscita, il surriscaldamento, il cortocircuito in uscita e la sovratensione in ingresso. Nonostante
ciò, per garantirne il buon funzionamento ed evitare danni al power inverter, ai dispositivi collegati e alle
persone è necessario provvedere ad un'installazione adeguata ed eseguita a regola d'arte.
ATTENZIONE:
Secondo la normativa IEC 60479-1, quando si opera con tensioni alternate (AC) uguali o maggiori di 50
Volt l'energia elettrica nei conduttori della linea tensione alternata è da considerarsi potenzialmente letale!
Cavi connessione batteria
3
Morsetti d'ingresso polo negativo (-) (nero).
1
Ventola di raffreddamento.
2
Morsetti d'ingresso polo positivo (+) (rosso).
3
Morsetto per la messa a terra della carcassa.
4
Display LCD.
5
Presa d'uscita 230V AC.
6
Prese d'uscita USB 5V DC, max 500mA.
7
Porta d'ingresso per controllo remoto.
8
Interruttore ON/OFF.
9
CAVI IN DOTAZIONE
Cavo connessione morsetto di terra
1
2
8
4
1
6
5
7
9
Controllo remoto in dotazione
IT
Advertisement
Table of Contents
Related Manuals for Alca Power IRP3000D-12
Summary of Contents for Alca Power IRP3000D-12
- Page 1 AlcaPower IRP3000D-12 e IRP3000D-24 sono power inverter, ovvero dispositivi che trasformano una ten- sione continua a 12V (IRP3000D-12) oppure a 24V (IRP3000D-24), tipicamente fornita da uno o più accu- mulatori, in una tensione alternata a 230V AC 50Hz adatta ad alimentare svariati dispositivi elettrici.
- Page 2 Il power inverter, oltre al display LCD, è dotato di avvisatore acustico che entra in funzione quando la a terra del dispositivo elettrico da collegare all’inverter. tensione d’ingresso all’inverter è inferiore a 10.5V DC (IRP3000D-12), oppure a 21V DC (IRP3000D-24). Il power inverter è dotato delle seguenti protezioni che, in caso di problemi, disattivano l’uscita 230V AC.
- Page 3 In ogni caso, per non scaricare completamente le batterie, l’inverter e rimosso. si spegne automaticamente quando la tensione d’ingresso scende sotto i 9.5V DC (IRP3000D-12), op- Tabella 1 pure i 19V DC (IRP3000D-24) (vedi Tabella 1 e CARATTERISTICHE TECNICHE).
- Page 4 CARATTERISTICHE TECNICHE AVVERTIMENTI L’energia elettrica è fonte di pericoli Persone inesperte, inconsapevoli e minori Modello IRP3000-12 IRP3000-24 Prima di utilizzare questo prodotto assicuratevi che l’uso del Vietato l’utilizzo ai bambini, alle persone non correttamente Tensione d’ingresso 11-15V DC 22-30V DC medesimo avvenga nel rispetto delle disposizioni di legge affe- informate o non autosufficienti, senza la supervisione di un renti la vostra ed altrui salute e sicurezza.
- Page 5 AlcaPower IRP3000D-12 and IRP3000D-24 are soft start power inverters, that is, devices that transforms either a 12V DC (IRP3000D-12 ) or a 24V (IRP3000D-24) voltage source, typically provided by one or more accumulators, into a 230V 50Hz AC voltage suitable to power various electrical devices.
- Page 6 Note. The ground terminal of the inverter output socket is not connected to the inverter metal casing, than 10.5V DC (IRP3000D-12), or 21V DC (IRP3000D-24). Thus, the simple grounding of the inverter casing is not enough to execute the grounding of the appliance.
- Page 7 COOLING FAN OPERATION Inverter status Protection Regular functioning To save energy, the cooling fan starts when the power supplied from the inverter exceeds the 30% of maxi- 230V AC function recovery mum power, or when the internal temperature exceeds 60°C. Buzzer LCD display output...
- Page 8 WARNINGS Electricity is a source of danger. Untrained, unaware individuals and minors Model IRP3000D-12 IRP3000D-24 Before using this product, make sure that the use of the same It is strictly forbidden to allow children, individuals who have complies with current legal provisions to safeguard your own...
