Gebrauchsanleitung (Deutsch), Seiten 1–5
Instruction manual (English), pages 6–10
Art.-Nr. 323 5805

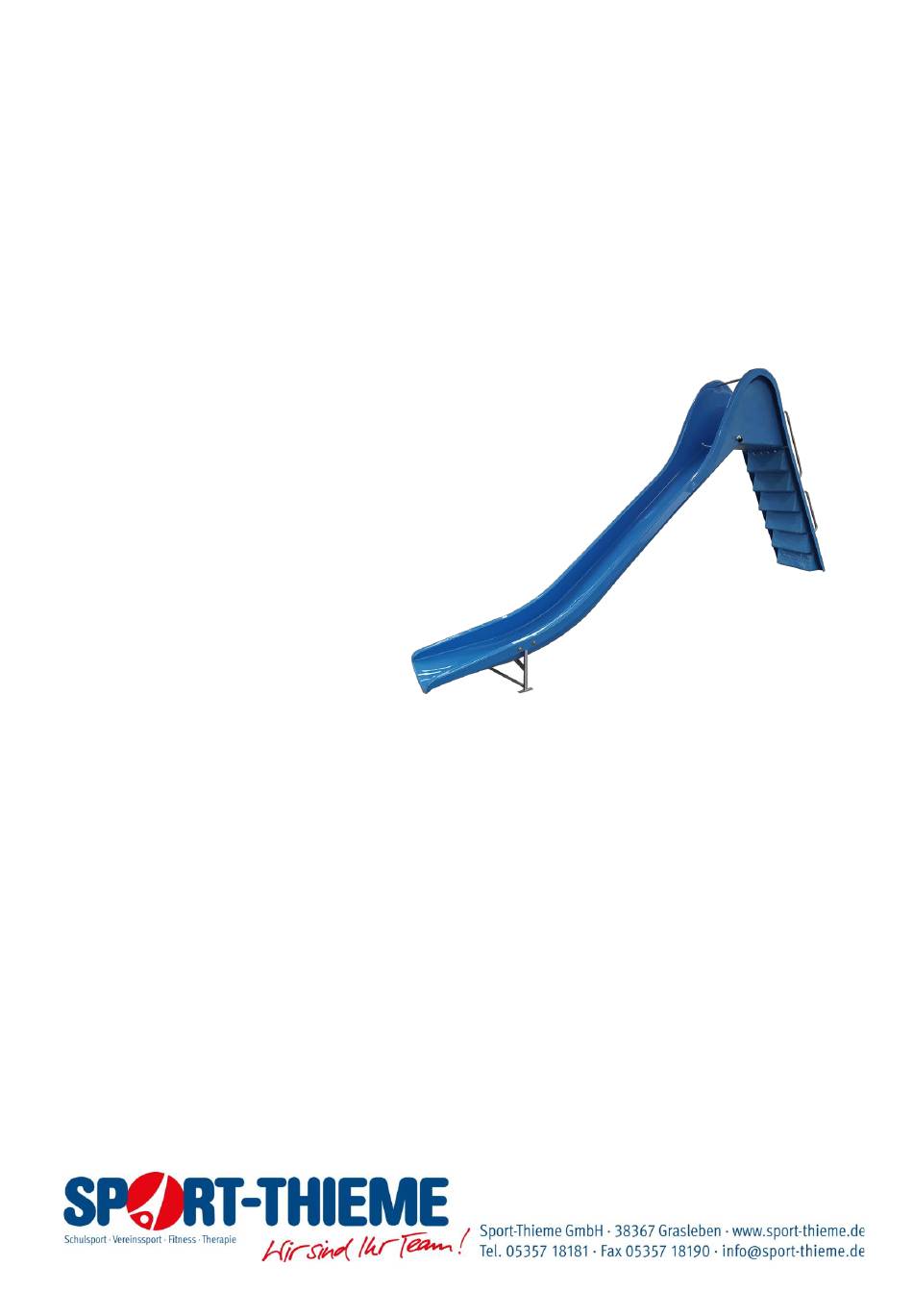

Sport-Thieme Wasserrutschbahn
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Produkt haben und die Sicherheit gewährleistet ist,
sollten Sie diese Anleitung vor dem Gebrauch zunächst vollständig durchlesen.
Bewahren Sie die Anleitung gut auf. Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Produktbeschreibung
Verwendungszweck:
Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur
Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung!
Die Sport-Thieme Wasserrutschbahn ist ab einem Alter von 5 Jahren geeignet und darf maximal von einer Person gleichzeitig
genutzt werden. Zum Rutschen in sitzender Position ohne die Verwendung zusätzlicher Rutsch-Ausrüstung geeignet.
Die Sport-Thieme Wasserrutschbahn ist für Schwimmbäder konzipiert und eignet sich für den Einsatz an Orten mit
gemäßigtem Klima, durchschnittlicher täglicher Lufttemperatur von -20 bis +35 °C.
Die übrigen Bedingungen müssen den Anforderungen der EN 1069 und dem entsprechenden zweiten Teil derselben
entsprechen.
Für den ordnungsgemäßen Betrieb empfiehlt der Hersteller einen Wasserstand von 300 mm.
Version 02/2020 | Seite 1
Advertisement
Related Manuals for Sport-thieme 323 5805
Summary of Contents for Sport-thieme 323 5805
- Page 1 Dieses Produkt ist nur für den bestimmungsgemäßen Gebrauch zu verwenden. Missbrauch jeglicher Art führt zur Beeinträchtigung der Sicherheit und zum Verlust der Gewährleistung! Die Sport-Thieme Wasserrutschbahn ist ab einem Alter von 5 Jahren geeignet und darf maximal von einer Person gleichzeitig genutzt werden. Zum Rutschen in sitzender Position ohne die Verwendung zusätzlicher Rutsch-Ausrüstung geeignet.
- Page 2 Gebrauchsanleitung zu Art.-Nr. 123 4567 Maße (HxL): 2.150 mm Höhe, 4.000 mm Länge Gewicht: 50 kg Höhe der Startposition: 1.500 mm Neigung des Rutschkanals: ≤ 70 % Länge des Rutschkanals: 1.900 mm Empfohlene Durchflussrate des Wasserstrahls in der Rutsche: 0,18 m Achtung! •...
-
Page 3: Montage
Bäumen befindet. Fundament Die Sport-Thieme Wasserrutschbahn ist für die Installation auf einem Betonfundament mit einem Mindestabstand von den Endpunkten in jede Richtung der Rutsche von 1500 mm und einer Mindestdicke von 300 mm konzipiert. Nach Zusammenbau der Rutschenteile wird diese auf dem Fundament befestigt. Der Hersteller empfiehlt Hochleistungs-Bolzenanker HSA-F (M12x137) (feuerverzinkt) für normale statische Lasten in umgerissenem Beton. - Page 4 Gebrauchsanleitung zu Art.-Nr. 123 4567 Lieferumfang • 1 Treppe • 1 Rutschkanal • 1 Sicherheitsrohr 20/2/530 mm (montiert am Rutschenteil) • 2 Handlauf - aus Rohr 20/2/80 mm • 2 Handlauf - aus Rohr 20/2/40 mm • 6 Ankerbolzen 10х100 •...
- Page 5 Rutschflächen auf Sauberkeit prüfen, überstehende Teile entfernen, beschädigte Rutsche oder Bauteile ersetzen. • Überprüfung des Fundaments und der tragenden Struktur der Anlage auf Korrosion und Verformungsbildung. Justieren, reparieren und ggf. ersetzen. Bei Fragen stehen wir Ihnen gerne zur Verfügung. Ihr Sport-Thieme Team Version 02/2020 | Seite 5...
-
Page 6: Product Description
This product must only be used for its intended purpose. Misuse of any kind will compromise safety and render the warranty void! The Sport-Thieme water slide is suitable for individuals aged 5 or over, for sliding in a seated position without the use of additional equipment. It must not be used by more than one person at a time. - Page 7 Instruction manual for product code 323 5805 Dimensions (H×L): 2,150×4,000 mm Weight: 50 kg Platform height: 1,500 mm Slide incline: ≤ 70% Slide length: 1,900 mm Recommended flow rate of the slide’s water jet: 0.18 m³/h Caution! • This product should only be used in public areas under supervision.
- Page 8 Foundation The Sport-Thieme water slide is to be installed on a concrete foundation with the water basin being at least 300 mm deep and 1,500 mm wide to either side of the slide’s exit point. Once the slide has been assembled, it should be mounted to the foundation.
- Page 9 Instruction manual for product code 323 5805 Parts list • 1 ladder • 1 slide • 1 safety tube 20/2/530 mm (attached to slide) • 2 handrails, 20/2/80 mm tubing • 2 handrails, 20/2/40 mm tubing • 6 anchor bolts, 10×100 •...
-
Page 10: Maintenance And Care
Instruction manual for product code 323 5805 Maintenance and care Information regarding regular inspection: • Perform a visual check at regular intervals. • We invest in continuous quality control of our products, which means technical updates may lead to minor changes to the instructions.
