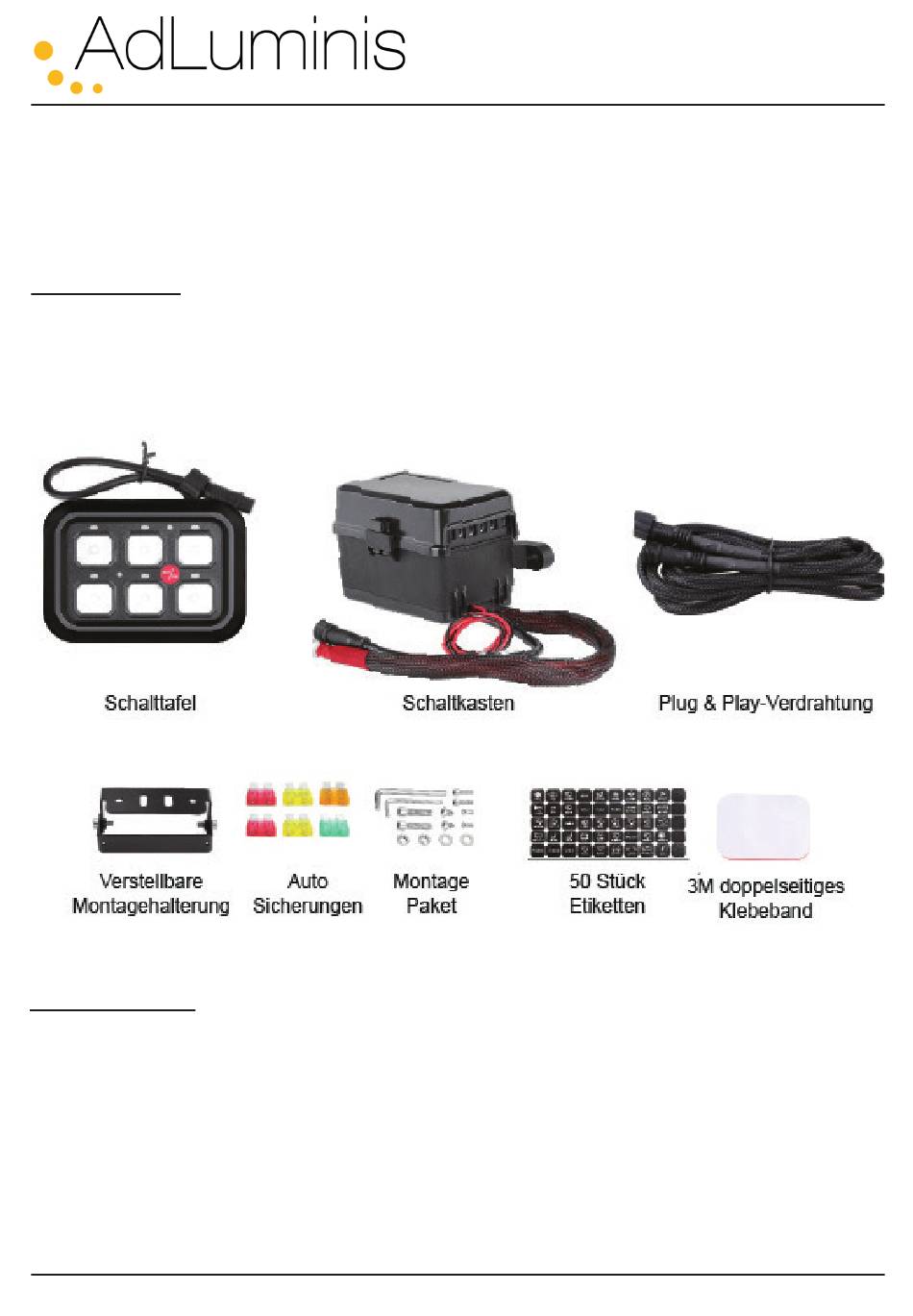

Artikelnummer: 324002
Allgemeines:
Die vorliegende Betriebsanleitung enthält Gebrauchs- und Sicherheitshinweise. Bitte lesen Sie die
Anweisung sorgfältig durch und beachten Sie die aufgeführten Vorschriften und Hinweise, bevor
Sie das Gerät in Betrieb nehmen. Betriebsanleitung zum späteren Gebrauch aufbewahren!
Eigenschaften
Eingangsspannung:
Max. Ausgangsleistung:
Max. Eingangsstrom:
Größe der Schalttafel:
Material der Schalttafel:
Größe des Schaltkastens:
Material des Schaltkastens:
Hintergrundbeleuchtung:
Betriebstemperatur:
Überspannungsschutz, Überstromschutz, Verpolungsschutz und Thermoschutz
AdLuminis 6 Kanal Schalt-Panel
für Arbeitsscheinwerfer
12V
720W
60A
3,74" * 2,65"
Hochwertiges ABS und Aluminium
6,26" * 3,52" * 3,27"
Hochwertiges ABS
Dimmbar
-40°C bis +105°C
Gebrauchsanweisung
AdLuminis 6 Kanal Schalt- Panel
für Arbeitsscheinwerfer
Advertisement
Summary of Contents for AdLuminis 324002
- Page 1 AdLuminis 6 Kanal Schalt- Panel für Arbeitsscheinwerfer Artikelnummer: 324002 AdLuminis 6 Kanal Schalt-Panel für Arbeitsscheinwerfer Allgemeines: Die vorliegende Betriebsanleitung enthält Gebrauchs- und Sicherheitshinweise. Bitte lesen Sie die Anweisung sorgfältig durch und beachten Sie die aufgeführten Vorschriften und Hinweise, bevor Sie das Gerät in Betrieb nehmen. Betriebsanleitung zum späteren Gebrauch aufbewahren!
-
Page 2: Bedienung
AdLuminis 6 Kanal Schalt- Panel für Arbeitsscheinwerfer Dimmbare Hintergrundbeleuchtung: Die Funktion zum Dimmen der Hintergrundbeleuchtung sorgt für eine bessere Benutzerfreudlichkeit und mehr Sicherheit beim Fahren. Nachts Tagsüber Die Helligkeit der Schalttafel-Hintergrundbeleuchtung passt sich automatisch den Helligkeits- schwankungen in der Umgebung an. Je dunkler die Umgebung ist, desto dunkler wird die Hinter- grundbeleuchtung. - Page 3 AdLuminis 6 Kanal Schalt- Panel für Arbeitsscheinwerfer Schaltschrankmontage: • geeigneten Platz für die Montage des Schaltkastens finden • die ideale Montage des Schaltkastens sollte einen un- gehinderten Weg für die Stromkabel, die Zubehörkabel und die Steuerleitungen ermöglichen • Wenn Sie sich zum Bohren entschließen, prüfen Sie den Freiraum hinter der Bohrstelle.
- Page 4 AdLuminis 6 Kanal Schalt- Panel für Arbeitsscheinwerfer Anschlussplan: • 18AWG Draht (A) Empfohlener Anschluss, der ACC des Fahrzeugs • 18AWG Draht (B) Empfohlener Anschluss, der negative Batteriepol des Fahrzeugs • 22AWG Plug & Play Kabel (C) Verbinden Sie das Panel mit dem Schaltkasten •...
- Page 5 AdLuminis 6 Channel Light Control Box Item No.: 324002 AdLuminis 6 Gang Switch Panel Features: Input Voltage: Max. Output Power: 720W Max. Input Current: Switch panel Size: 3,74“ * 2,65“ Switch panel Material: High Quality ABS and Aluminium Circuit Control Box Size: 6,26“...
- Page 6 AdLuminis 6 Channel Light Control Box Backlight Brightness Dimmable: The backlight brightness dimmer function brings better user experience and improve safety driving experience. At Night Daytime The backlight brightness of the switch panel is automatically dimmable according to the brightness variation of the environment.
-
Page 7: Switch Panel Mounting
AdLuminis 6 Channel Light Control Box circuit box mounting: • find a good location to mount the circuit control box • the ideal mounting of the box should allo for an unobst- ructed path for the power wires, accessory wires, and the control hamesses • if you decide to drill, check the clearance behind drilling located. - Page 8 AdLuminis 6 Channel Light Control Box Installation Guide: • 18AWG Wire (A) Recommend connection, the vehicle‘s ACC • 18AWG Wire (B) Recommend connection, the vehicle‘s - negative battery post • 22AWG Plug & Play Wire (C) Connect the panel to the circuit box •...
