ANATEL TDD-LTE Fixed Wireless ODU Installation Manual

For sky banda larga
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

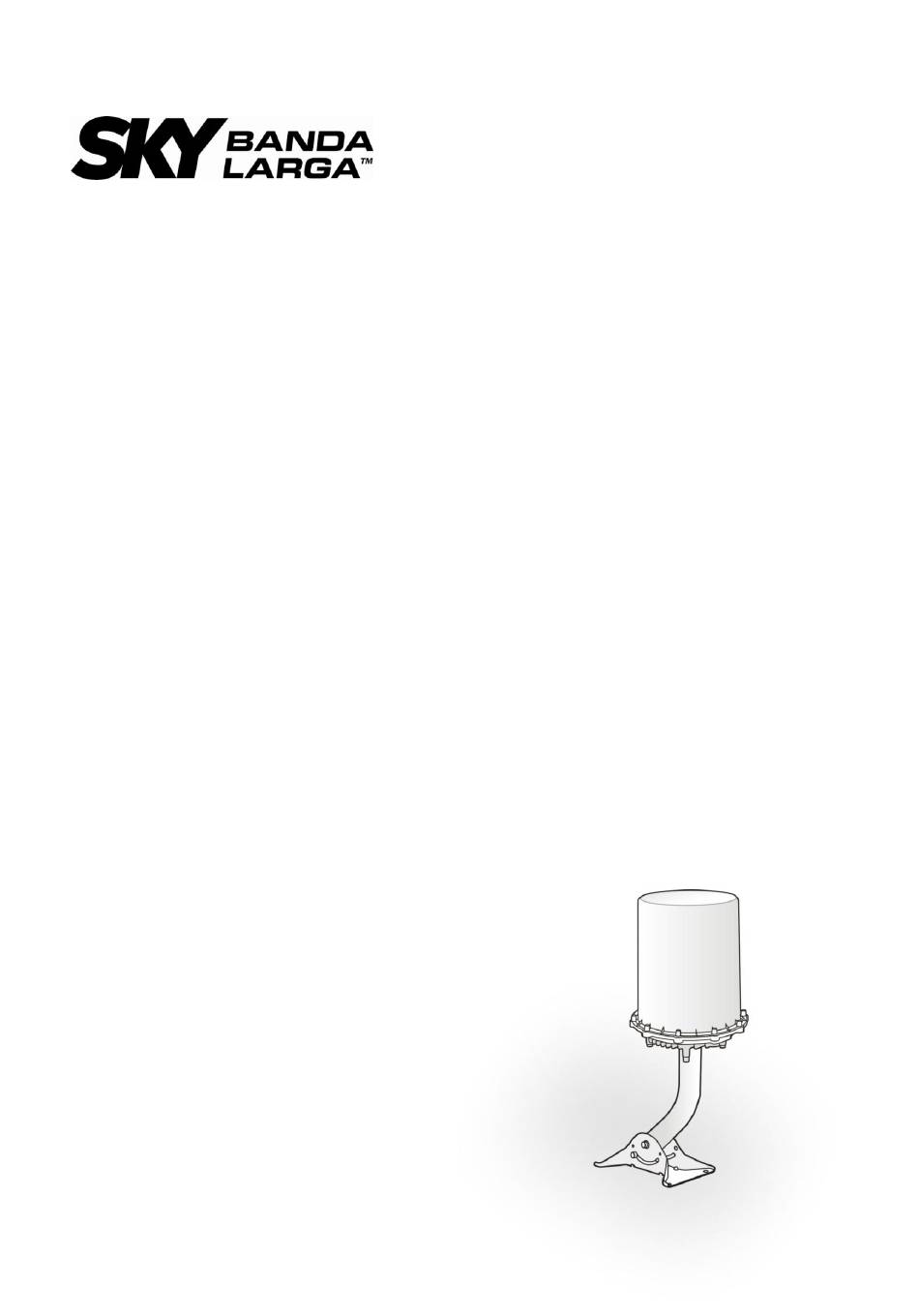

L20
L26-BRA-1
ODU Sem Fio TDD-LTE Fixo
Guia de Instalação
Este documento fornece instruçõ es para a instalaçã o do produto e descreve os requisitos e as
especificaçõ es deste produto. O produto foi concebido para ser utilizado ao ar livre e pode ser
montado sobre uma superfí cie vertical ou horizontal ou em um declive. Leia este documento
cuidadosamente antes da instalaçã o para garantir a sua segurança pessoal e desempenho do
produto.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TDD-LTE Fixed Wireless ODU and is the answer not in the manual?

Questions and answers

Summary of Contents for ANATEL TDD-LTE Fixed Wireless ODU

  • Page 1 L26-BRA-1 ODU Sem Fio TDD-LTE Fixo Guia de Instalação Este documento fornece instruçõ es para a instalaçã o do produto e descreve os requisitos e as especificaçõ es deste produto. O produto foi concebido para ser utilizado ao ar livre e pode ser montado sobre uma superfí...

  • Page 2: Table Of Contents

    Conteú do DECLARAÇ Ã O DE AVISO DA ANATEL ................3 ANTES DE COMEÇ AR ....................3 INSTRUÇ Õ ES IMPORTANTES DE SEGURANÇ A .............. 3 INFORMAÇ Õ ES DE DESEMBALAGEM ..............4 REQUISITOS DE SISTEMA ..................5 SISTEMA DE FIAÇ Ã O ..................... 5 INSTALAÇ...

  • Page 3: Declaração De Aviso Da Anatel

    Declaração de Aviso da ANATEL Este equipamento opera em cará ter secundá rio, isto é, nã o tem direito à proteçã o contra interferência prejudicial, mesmo de estaçõ es do mesmo tipo e nã o pode causar interferência a sistemas operando em cará ter primá rio.

  • Page 4: Informaçõ Es De Desembalagem

    1. Informaçõ es de Desembalagem Obrigado por comprar este produto. Antes da instalaçã o, confirme se você tem todos os itens necessários disponí veis: Nota: Nem todos os acessó rios estã o incluí dos dentro de uma mesma caixa. Consulte seu provedor de serviços se estiver faltando algum item.

  • Page 5: Requisitos De Sistema

    2. Requisitos de Sistema Roteador e computador: Para acessar a Internet, use o roteador fornecido com esse ODU (ou outros roteadores compatí veis), atravé s do adaptador de alimentaçã o PoE. É necessá rio um computador para configurar as definiçõ es do ODU e seu roteador. Roteador O ODU 3.

  • Page 6: Instalação Do Odu

    4. Instalação do ODU Com a embalagem de polpa de proteçã o ainda está intacta, retire a unidade para fora da caixa. Coloque o ODU de cabeça para baixo em uma superfí cie plana. Instale a placa de montagem no ODU com os 4 parafusos no pacote de parafuso 1 (5/16 "18UNCx 15 mm).
  • Page 7 4. Conecte o adaptador de alimentaçã o PoE em uma tomada de parede. 5. Conecte uma extremidade de um cabo ethernet na porta “Para rá dio” do adaptador de alimentaçã o PoE. Instale a tampa à prova de á gua na outra extremidade do cabo ethernet e, em seguida, conecte esta extremidade à...
  • Page 8 O LED LQI será desligado durante os primeiros 40 segundos e, em seguida, começa a piscar devagar em vermelho, indicando que o modo de instalaçã o está sendo inicializado. O procedimento de inicializaçã o demora aprox. 4 minutos. Coloque o ODU sobre uma superfí cie plana durante o processo de inicializaçã o. Nota: NÃ...
  • Page 9 Instale a base pedestal no local selecionado usando os parafusos no pacote de parafuso 2. Nota: 825A807624-S 5/16"-9T*3” (2PCS) e 825A805124-S 5/16"-9T*2” (4PCS) 10. Aperte o parafuso de aterramento e aterro com segurança o fio. Ajuste o â ngulo da base do pedestal. Verifique o ní vel do ní vel lateral dentro da base e confirme se a bolha está...
  • Page 10 Conecte o ODU na base do pedestal. Aperte os 2 parafusos sobre a placa de montagem e remova a embalagem de proteçã o de celulose. Conecte o cabo ethernet da porta "Computer" do adaptador de alimentaçã o PoE na porta WAN do roteador.

  • Page 11: Administração

    5. Administração Para ver o status do sistema do ODU Você pode verificar o status da conexã o do ODU e informaçõ es bá sicas através do roteador fornecidas com o ODU. Veja os passos abaixo para acessar a interface grá fica de usuá rio (GUI) do roteador: Conecte o computador diretamente ao roteador que se conecta ao ODU.

  • Page 12: Indicadores Led

    6. Indicadores LED Modo de Instalação Ao ligar o ODU, o LED será exibida no modo de instalaçã o para a confirmaçã o da força do sinal. Status Descriçã o Verde A qualidade do sinal LTE é boa. Você pode continuar o processo para completar a instalaçã...

  • Page 13: Especificaçõ Es De Produto

    7. Especificaçõ es de Produto Itens Descriç ã o Padrõ es 3GPP versão 9 Interface de rede TDD-LTE Banda 38 RJ-45 (10/100 Mbps) TDD-LTE Taxa de pico de dado: LTE categoria 3 Suporte 20 MHz Suporte MIMO Alimentaçã o de transmissã o classe 3 (23 ± 2,7 dBm) Antena Two antennas support MIMO Temperatura de operaçã...
  • Page 14 TDD-LTE Fixed Wireless ODU Installation Guide This document provides instructions for installing this product and describes the requirements and specifications of this product. The product is designed for outdoor use and can be mounted on a vertical or horizontal surface, or on a slope. Read this document carefully before installation to...
  • Page 15 Contents ANATEL WARNING STATEMENT ................... 2 BEFORE YOU START ....................2 IMPORTANT SAFETY INSTRUCTIONS ................2 UNPACKING INFORMATION .................. 3 SYSTEM REQUIREMENTS ..................4 WIRING STRUCTURE ..................... 4 INSTALLING THE ODU ................... 5 MANAGEMENT ......................10 ODU ................10 EE THE...

  • Page 16: Anatel Warning Statement

    ANATEL Warning Statement Este equipamento opera em cará ter secundá rio, isto é, nã o tem direito à proteçã o contra interferência prejudicial, mesmo de estaçõ es do mesmo tipo e nã o pode causar interferência a sistemas operando em cará ter primá rio.

  • Page 17: Unpacking Information

    Note: Not all accessories are included inside the same carton. Consult your service provider if any are missing. The TDD-LTE Fixed Wireless ODU Accessories Pack  ODU pedestal  ODU mounting plate ...

  • Page 18: System Requirements

    2. System Requirements Router and Computer: To access the Internet, you will need to use the router that came with this ODU (or other compatible routers) through the PoE power adapter. A computer is required for configuring settings of the ODU and your router. 3.

  • Page 19: Installing The Odu

    4. Installing the ODU 1. With the protective pulp packaging still intact, take the unit out of the box. Place the ODU upside down on a flat surface. 2. Install the mounting plate onto the ODU using the 4 screws in screw pack 1 (5/16”...
  • Page 20 4. Plug the PoE power adapter into a wall power socket. 5. Plug one end of an Ethernet cable into the “To Radio” port of the PoE Power Adapter. 6. Install the water-proofing cap onto the other end of the Ethernet cable and then connect this end to the ODU’s Ethernet port.
  • Page 21 7. The LQI LED will be off for the first 40 seconds and then start slowly flashing red, indicating that the installation mode is initializing. The initialization procedure takes approx. 4 minutes. Place the ODU on a flat surface during the initialization procedure. Note: DO NOT move the ODU during system initialization to ensure a secure operation and an accurate site survey result.
  • Page 22 9. Install the pedestal in the location you selected using the screws in screw pack 2. Note: 825A807624-S 5/16"-9T*3” (2PCS) and 825A805124-S 5/16"-9T*2” (4PCS) 10. Tighten the grounding screw and securely ground the wire. 11. Adjust the angle of the pedestal mast. Check the spirit level inside the mast and confirm the bubble is perfectly located within the center circle.
  • Page 23 12. Attach the ODU to the pedestal. Tighten the 2 bolts on the mounting plate and remove the protective pulp packaging. 13. Connect the Ethernet cable from the “Computer” port of the PoE Power Adapter to the WAN port of the router. 14.

  • Page 24: Management

    5. Management To See the System Status of the ODU You can check the ODU’s connection status and basic information through the router that came with the ODU. See the steps below to access the graphic user interface (GUI) of the router: Connect your computer directly to the router that connects to the ODU.

  • Page 25: Led Indicators

    6. LED Indicators Installation Mode When powering on the ODU, the LED will be displayed in Installation mode for signal strength confirmation. Status Description Green The LTE signal quality is good. You can continue the process to complete installing the ODU. Fast Blinking Red The LTE signal quality is not good enough.

  • Page 26: Product Specifications

    7. Product Specifications Items Description Standards 3GPP Release 9 Network Interface TDD-LTE Band 38 RJ-45 (10/100Mbps) TDD-LTE Peak Data Rate: LTE category 3 Support 20 MHz Support MIMO Transmit Power Class3 (23 ± 2.7 dBm) Antenna Two antennas support MIMO Operating Temperature -20°C to 60°C ambient temperature Storage Temperature...
