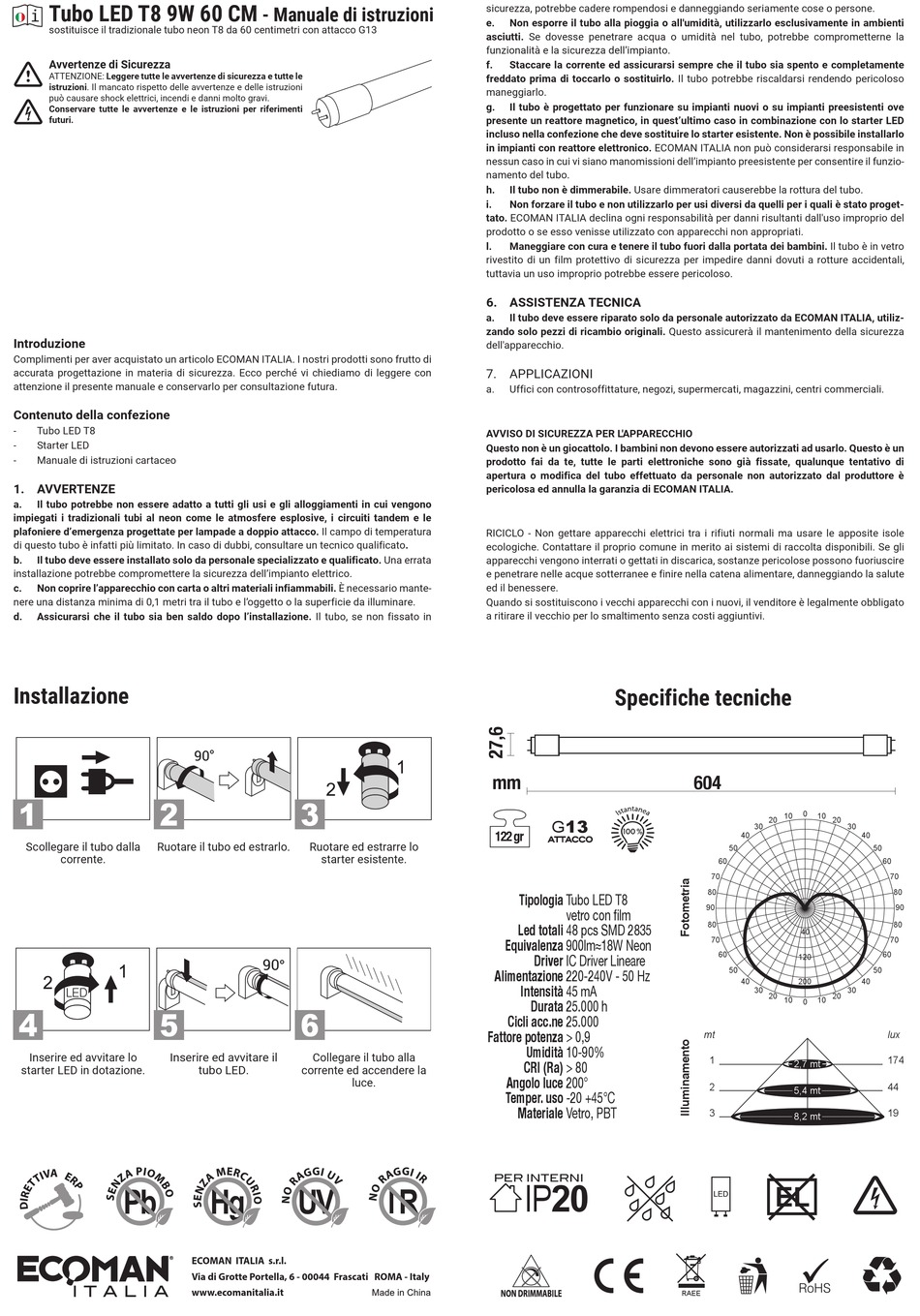

ECOMAN ITALIA LED T8 Instruction Manual

Tubo LED T8 9W 60 CM
sostituisce il tradizionale tubo neon T8 da 60 centimetri con attacco G13
Avvertenze di Sicurezza
ATTENZIONE: Leggere tutte le avvertenze di sicurezza e tutte le
istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni
può causare shock elettrici, incendi e danni molto gravi.
Conservare tutte le avvertenze e le istruzioni per riferimenti
futuri.
Introduzione
Complimenti per aver acquistato un articolo ECOMAN ITALIA. I nostri prodotti sono frutto di
accurata progettazione in materia di sicurezza. Ecco perché vi chiediamo di leggere con
attenzione il presente manuale e conservarlo per consultazione futura.
Contenuto della confezione
- Tubo LED T8
- Starter LED
- Manuale di istruzioni cartaceo
1. AVVERTENZE
a. Il tubo potrebbe non essere adatto a tutti gli usi e gli alloggiamenti in cui vengono
impiegati i tradizionali tubi al neon come le atmosfere esplosive, i circuiti tandem e le
plafoniere d'emergenza progettate per lampade a doppio attacco. Il campo di temperatura
di questo tubo è infatti più limitato. In caso di dubbi, consultare un tecnico qualificato.
b. Il tubo deve essere installato solo da personale specializzato e qualificato. Una errata
installazione potrebbe compromettere la sicurezza dell'impianto elettrico.
c. Non coprire l'apparecchio con carta o altri materiali infiammabili. È necessario mante-
nere una distanza minima di 0,1 metri tra il tubo e l'oggetto o la superficie da illuminare.
d. Assicurarsi che il tubo sia ben saldo dopo l'installazione. Il tubo, se non fissato in
Installazione
1 2
Scollegare il tubo dalla Ruotare il tubo ed estrarlo.
corrente.
LED
4 5
Inserire ed avvitare lo Inserire ed avvitare il
starter LED in dotazione.
- Manuale di istruzioni
3
Ruotare ed estrarre lo
starter esistente.
6
Collegare il tubo alla
tubo LED. corrente ed accendere la
luce.
ECOMAN ITALIA s.r.l.
Via di Grotte Portella, 6 - 00044 Frascati ROMA - Italy
www.ecomanitalia.it
sicurezza, potrebbe cadere rompendosi e danneggiando seriamente cose o persone.
e. Non esporre il tubo alla pioggia o all'umidità, utilizzarlo esclusivamente in ambienti
asciutti. Se dovesse penetrare acqua o umidità nel tubo, potrebbe comprometterne la
funzionalità e la sicurezza dell'impianto.
f. Staccare la corrente ed assicurarsi sempre che il tubo sia spento e completamente
freddato prima di toccarlo o sostituirlo. Il tubo potrebbe riscaldarsi rendendo pericoloso
maneggiarlo.
g. Il tubo è progettato per funzionare su impianti nuovi o su impianti preesistenti ove
presente un reattore magnetico, in quest'ultimo caso in combinazione con lo starter LED
incluso nella confezione che deve sostituire lo starter esistente. Non è possibile installarlo
in impianti con reattore elettronico. ECOMAN ITALIA non può considerarsi responsabile in
nessun caso in cui vi siano manomissioni dell'impianto preesistente per consentire il funzio-
namento del tubo.
h. Il tubo non è dimmerabile. Usare dimmeratori causerebbe la rottura del tubo.
i. Non forzare il tubo e non utilizzarlo per usi diversi da quelli per i quali è stato proget-
tato. ECOMAN ITALIA declina ogni responsabilità per danni risultanti dall'uso improprio del
prodotto o se esso venisse utilizzato con apparecchi non appropriati.
l. Maneggiare con cura e tenere il tubo fuori dalla portata dei bambini. Il tubo è in vetro
rivestito di un film protettivo di sicurezza per impedire danni dovuti a rotture accidentali,
tuttavia un uso improprio potrebbe essere pericoloso.
6. ASSISTENZA TECNICA
a. Il tubo deve essere riparato solo da personale autorizzato da ECOMAN ITALIA, utiliz-
zando solo pezzi di ricambio originali. Questo assicurerà il mantenimento della sicurezza
dell'apparecchio.
7. APPLICAZIONI
a. Uffici con controsoffittature, negozi, supermercati, magazzini, centri commerciali.
AVVISO DI SICUREZZA PER L'APPARECCHIO
Questo non è un giocattolo. I bambini non devono essere autorizzati ad usarlo. Questo è un
prodotto fai da te, tutte le parti elettroniche sono già fissate, qualunque tentativo di
apertura o modifica del tubo effettuato da personale non autorizzato dal produttore è
pericolosa ed annulla la garanzia di ECOMAN ITALIA.
RICICLO - Non gettare apparecchi elettrici tra i rifiuti normali ma usare le apposite isole
ecologiche. Contattare il proprio comune in merito ai sistemi di raccolta disponibili. Se gli
apparecchi vengono interrati o gettati in discarica, sostanze pericolose possono fuoriuscire
e penetrare nelle acque sotterranee e finire nella catena alimentare, danneggiando la salute
ed il benessere.
Quando si sostituiscono i vecchi apparecchi con i nuovi, il venditore è legalmente obbligato
a ritirare il vecchio per lo smaltimento senza costi aggiuntivi.
Specifiche tecniche
mm
G13
122 gr
ATTACCO
Tipologia
Tubo LED T8
vetro con film
Led totali
48 pcs SMD 2835
Equivalenza
900lm�18W Neon
Driver
IC Driver Lineare
Alimentazione
220-240V - 50 Hz
Intensità
45 mA
Durata
25.000 h
Cicli acc.ne
25.000
Fattore potenza
> 0,9
Umidità
10-90%
CRI (Ra)
> 80
Angolo luce
200°
Temper. uso
-20 +45°C
Materiale
Vetro, PBT
PER INTERNI
IP20
604
0
10 10
20 20
30 30
40
50
60
70
80
90
80
40
70
60
120
50
40 200
30 30
20 20
10 10
0
mt
1
2,7 mt
2
5,4 mt
3
8,2 mt
RAEE
40
50
60
70
80
90
80
70
60
50
40
lux
174
44
19
