Summary of Contents for YEYIAN Agile NL
- Page 2 WELCOME TO YEYIAN A NEW LEVEL OF WORLD GAMING You’re one of the millions of gamers. You can be the socially engaged, the sport fun, the explorer, the soldier, the builder or the strategist. All require sobrenatural reflexes, powerful machines, consistency and a strong tolerance for suffering hundreds of defeats at the hands of other players before the fun kicks in.
-
Page 3: Specifications
SPECIFICATIONS Polar pattern Cardioid Sensitivity (dB) (Mic) -33 ± 2dB (1.5V, 680K Ω;0dB = 1V/Pa, 1KHZ) Response Frequency 80Hz - 20000Hz Impedance (ohms) < 68 Ω Signal to Noise Ratio > 68 dB Max SPL 110 dB Sampling Rate 192KHZ / 24 Bits Connector... -
Page 4: Polar Response

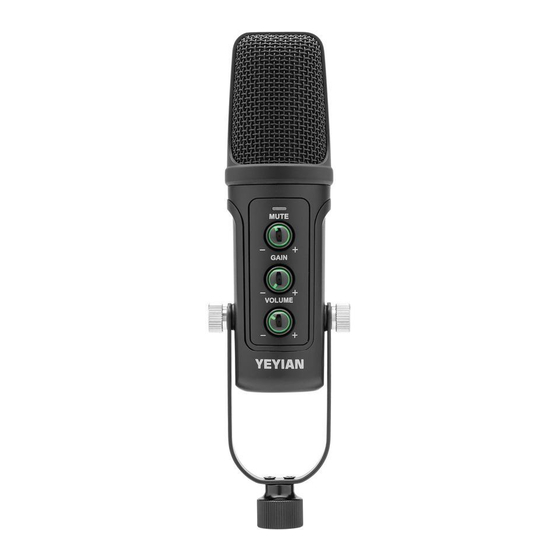

TYPICAL FREQUENCY RESPONSE CURVE POLAR RESPONSE... - Page 5 FEATURES Microphone setup Power indicator light MIC/MUTE Mute Switch (Short press to switch silent mode) Microphone Volume GAIN Rotate from left to right as volume control buttons) Computer Volume VOLUME Adjust the real-time monitoring volume...
-
Page 6: Power Requirements
Microphone setup 1. Plug one of the USB cable into the power socket in the microphone, and connect the other end to computer.The power indicator light wil turn blue if it is working properly. 2. Plug the end of a earphone into the earphone socket in the microphone. (Support two audio output at the same time POWER REQUIREMENTS 1.The microphone is powered by your device’... - Page 7 GENERAL OPERATION CONT 15 CM 15cm (6”) Diagram 4 - Positioning the microphone for vocals Microphone placement: Placement of the microphone and relative to the vocalist may be varied on several factors including room acoustics, the vocal performance, and whether the vocalist has a high or deep voice.
- Page 8 The microphone has been set to an ideal internal gain setting, without the need for physical level adjustments on the microphone body. Any necessary level adjustments to set the ideal recording level can be made from within your recording program, or via your computer’ s system preferences. To manually adjust your input level via your computer’...
- Page 9 Diagram 6-2 - Opening ‘Sound’ options 3. Open the ‘Input tab’. 4. From here, select the ‘USB LCS Audio’ from the list of devices, and adjust the input level using the slider. Diagram 6-3 - Adjusting microphone input level...
- Page 10 Adjusting the input level on a Windows computer: 1. Choose open sound settings. (Or open the start menu and click on “Control Panel”, then, open the “Sound” preferences) Diagram 8-1 Accessing Windows Control Panel 2. Open the “Recording” tab and double click on “USB LCS Audio” form the list of devices.
- Page 11 3. Adjust the input level, using the slide and click OK. Diagram 8-3 - Selecting the microphone input device...
- Page 12 Únete al juego. Gracias por elegirnos y bienvenido a nuestra familia. Al registrar tus productos, podrás disfrutar de noticias exclusivas, concursos y obsequios. USA: www.yeyian.us I MX: www.yeyian.mx I ES: www.yeyian.es REGISTRO DE PRODUCTO Informació n Promocione s Giveaways y lanzamientos y actualizacióne s...
-
Page 13: Especificaciones
ESPECIFICACIONES Patrón Polar Cardiode Sensibilidad (dB) (Mic) -33 ± 2dB (1.5V, 680K Ω;0dB = 1V/Pa, 1KHZ) Frecuencia de respuesta 80Hz - 20000Hz Impedancia (ohms) < 68 Ω Rango de señal de ruido > 68 dB SPL Máximo 110 dB Rango de muestreo 192KHZ / 24 Bits Conexión... - Page 14 CURVA DE RESPUESTA DE FRECUENCIA TÍPICA RESPUESTA POLAR...
- Page 15 CARACTERÍSTICAS Configuración de micrófono Indicador de encendido MIC/MUTE Botón de silencio (Toque rápido para silenciar) Volumen del micrófono GAIN Rota la perilla para ajustar) Volumen de la computadora VOLUME Ajuste el volumen del monitoreo en tiempo real...
- Page 16 Configuración de micrófono 1. Enchufe uno de los cables USB en la toma de corriente del micrófono y conecte el otro extremo a la computadora La luz indicadora de encendido se volverá azul si está funcionando adecuadamente. 2. Enchufe el extremo de un auricular en la toma de auriculares del micrófono. (Admite dos salidas de audio al mismo tiempo) REQUERIMIENTOS DE ENERGÍA 1.El micrófono se alimenta del puerto USB de su dispositivo, lo que significa que,...
-
Page 17: Operación General
OPERACIÓN GENERAL 15 CM 15cm (6”) Diagrama 4 - Colocación del micrófono para voces Colocación del micrófono: La ubicación del micrófono y en relación con el vocalista puede variar según varios factores, incluida la acústica de la sala, la interpretación vocal y si el vocalista tiene una voz alta o profunda. - Page 18 Configuración de su nivel de entrada: El micrófono se ha configurado en una configuración de ganancia interna ideal, sin la necesidad de realizar ajustes de nivel físico en el cuerpo del micrófono. Cualquier ajuste de nivel necesario para establecer el nivel de grabación ideal se puede realizar desde su programa de grabación o mediante las preferencias del sistema de su computadora.
- Page 19 Diagrama 6-1: Acceso a las preferencias del sistema Mac OS 2. Haga clic en “Sonido” para abrir las opciones de sonido. Diagrama 6-2 - Apertura de opciones de “Sonido” 3. Abra la “pestaña Entrada”. 4. Desde aquí, seleccione “USB LCS Audio” de la lista de dispositivos y ajuste el nivel de entrada con el control deslizante.
- Page 20 Diagrama 6-3 - Ajuste del nivel de entrada del micrófono Ajuste del nivel de entrada en una computadora con Windows: 1. Elija la configuración de sonido abierta. (O abra el menú de inicio y haga clic en “Panel de control”, luego, abra las preferencias de “Sonido”) Diagrama 8-1 Acceso al panel de control de Windows 2.
- Page 21 Diagrama 8-2 Selección del dispositivo de entrada de micrófono 3. Ajuste el nivel de entrada con la diapositiva y haga clic en Aceptar. Diagrama 8-3 - Selección del dispositivo de entrada de micrófono...
- Page 22 Distributed by / Distribuido por: Vadeto Group Diego, CA 92154 www.yeyian.us MÉXICO Calz. José Guadalupe Gallo #8490-A Col. Agua Blanca Industrial, Zapopan, Jalisco, México C.P. 45235 Tel. +52.33.1078.3404 www.yeyian.mx ESPAÑA CL Manuel Tovar N° 16 , , España 28034 Madrid Tel.
