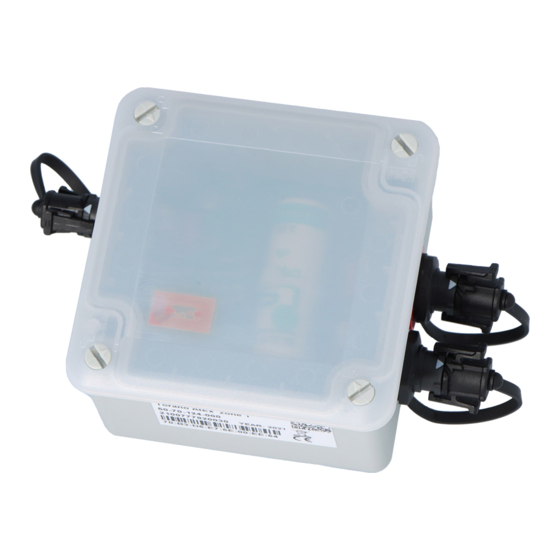

- Page 1 Pulse sens’O Atex zone 1 Toran’O Atex zone 1 50-70-123 50-70-124 50-70-152 50-70-150...
-
Page 2: Recommandations D'usage
EN 60079-14. Any repair or modification is strictly prohibited without the written permission of Nke Watteco. Risk of electrostatic discharge: The user must implement any action to control the risks of electrostatic discharge, especially by cleaning the product only with a damp cloth. - Page 3 Association Attendre / Wait Attendre / Wait OFF : 3 sec 3 sec >5 sec Vidéo / Video : LED rouge LED rouge : Extinction ON - OFF Red LED Red LED : Switching off Attendre / Wait https://www.watteco.fr/ assistance/tutoriels-video/...
- Page 4 Connectiques Connectors Connecteur B : Rondelle rouge : Connecteur A : 4 points 6 points Connecteur C : 6 points Connector A: 4 points Connector B: Red circle: Connector C: 6 points 6 points Connecteur Paramètres SI Connecteur Paramètres SI Connecteur Paramètres SI Connector...
- Page 5 Connectiques Connectors A, B, C références aux connecteurs du tableau de la page précédente A, B, C refers to the connectors in the table on the previous page Rondelle rouge Red circle La connectique des embases est définit par : The connectivity of the subbases is defined by :...
- Page 6 Connectiques 50-70-123 / 50-70-152 Connectors Sortie collecteur ouvert NPN Signal de sortie : Open collector output NPN Output Signal: F<100Hz + 2V < U < + 25V + 0V < U < + 0.8V F<100Hz Compatible avec une tension 3V et un courant 3µA. NPN Open Collector : Autres, il faut connecter une alimentation externe compatible AtEx zone 1 avec une résistance pour limiter le courant.
- Page 7 LS17500 BATTERIES - POTENTIAL ELECTROSTATIC CHARGING HAZARD - INSTRINSIC SAFETY Pulse sens’O PARAMETERS FOR CONNECTORS - SEE INSTRUCTIONS NKE WATTECO - RUE GUTENBERG - 56700 HENNEBONT - FRANCE WARNING - DO NOT CHANGE THE BATTERY IN EXPLOSIVE ATMOSPHERE - ONLY USE TYPE...
- Page 8 Installation Setting up Ouverture / Fermeture Opening / Closure Dévissez les 4 vis un ¼ de tour Unscrew the 4 screws by ¼ turn Montage mural Wall mounting Placer les chevilles et visser le boîtier au mur Place the dowels and screw the housing to the wall...
- Page 9 Propagation radioélectrique Radio propagation Vérifier la couverture radio avec par exemple le Netw’O. Check the radio coverage with the Netw’O. Pour que le capteur fonctionne correctement, le nombre d’obstacles doit être limité afin d’éviter une atténuation excessive des ondes radio. For the sensor communicates correctly, the number of obstacles should be limited to avoid excessive radio attenuation.
- Page 10 Caractéristiques Characteritics Référence / Reference 50-70-124 50-70-150 50-70-123 50-70-152 Classe / Class Niveau de puissance / +14 dBm +14 dBm Power Level Input S0 Mesures / Measures : Input S0 4-20mA / 0-5V Interne Interne Antenne / Antenna Internal Internal Matériaux du boîtier / Casing ASA / PC ASA / PC...
- Page 11 UE de conformité est disponible à l'adresse internet suivante: https://www.watteco.fr/assistance/centre-de- telechargement/ Watteco represented by JC LE BLEIS, declares that the radio equipment type 50-70-123 / 50-70-152 / 50-70-124 / 50-70-150 is in conformity with Directive 2014/53/EU (RED). The full text of the EU Declaration of Conformity is...
- Page 12 IoT device manufacturer Thanks for choosing Merci d’avoir choisi WATTECO devices les produits WATTECO...
