VTsistema RV 2 Series Original User Manual

VTsistema RV 2 Series Original User Manual

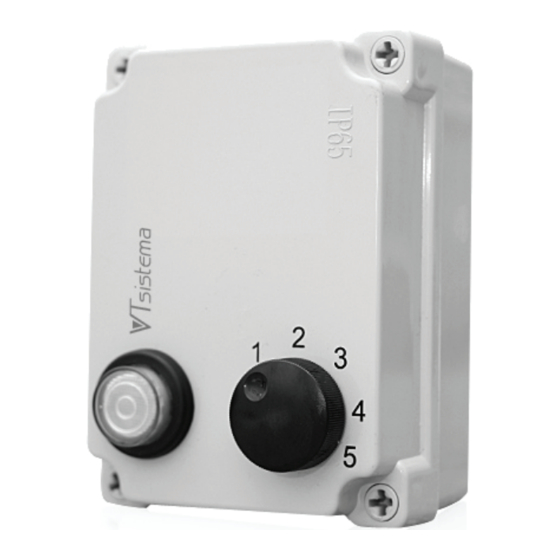

Transformer speed regulator

Advertisement

Quick Links

LT
Originalios naudojimo taisyklės
Transformatorinis greičio reguliatorius RV ..-2
Aprašymas
Transformatoriniai reguliatoriai RV ..-2
skirti, keičiant
įtampą, keisti elektros variklių sukimosi greitį. Visi
reguliatoriai turi transformatoriaus ir variklio apsaugos nuo perkaitimo funkciją. Pakopos yra fiksuotų įtampų ir
perjungiamos su rotaciniu jungikliu. Reguliatoriai turi 2 rotacinius jungiklius, kurie perjungiami išorinio signalo
pagalba. Tokiu budu parenkamas vienas iš nustatytų greičių. Su vienu greičio reguliatoriumi galima valdyti
keletą variklių, jei suminis visų variklių srovės sunaudojimas neviršija maksimalios reguliatoriaus srovės. Šis
prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus) su fizine, jutimo ar protine negalia arba nemokant ir
neturint patirties, išskyrus, kai saugiai naudoti prietaisą išmoko ir prižiūri atsakingas už jų saugumą asmuo.
Vaikai turi būti prižiūrimi taip, kad jie nežaistų su prietaisu.
Techniniai duomenys
1. 5 pakopų variklio sukimosi greičio reguliatorius.
2. Maitinimo įtampa: 230 V
3. Vardinis dažnis (Hz): 50/60
4. Saugos klasė IP54.
5. Maksimali aplinkos temperatūra 40°C.
6. Maksimali reguliatoriaus darbo temperatūra 70°C, ribojama apsauga nuo perkaitimo.
7. Gaminys atitinka esminius taikytinos EB direktyvos saugos reikalavimus: Žemųjų Įtampų Direktyva (LVD)
2006/95EB. Buvo taikytas šis darnusis standartas: buitiniai ir panašios paskirties elektriniai prietaisai. Sauga. 1
dalis. Bendrieji reikalavimai. Bandyta pagal: LST EN 60335
1:2003+A11:2004+A1:2004+A1:2005+AC:2007+A12:2006+AC:2007+A2:2007+P:2009+A13:2009+AC:2010+A
14:2010. Atitiktį patvirtinantis dokumentas: UAB „Elektrotechninių gaminių sertifikavimo centras" (EGSC)
atitikties sertifikatas Nr. CE801.B13002 ir EGSC Bandymų centro bandymų protokolas: Nr. AFD.01.2282-13.
Tipas
Maitinimo įtampa [V]
Srovė [A]
Тип
Напряжение питания [B]
Tок [A]
Type
Input voltage [V]
Current [A]
RV 1,2-2
230
1,2
RV 1,5-2
230
1,5
RV 2,2-2
230
2,2
RV 3,0-2
230
3
RV 4,0-2
230
4
RV 5,0-2
230
5
RV 7,0-2
230
7
RV 11,0-2
230
11
Transportavimas ir saugojimas
Visi gaminiai yra supakuoti gamykloje normalioms pervežimo sąlygoms. Iškraunant, sandėliuojant gaminius,
naudokite tinkama kėlimo įranga, kad išvengtumėte žalos gaminiams arba darbuotojams. Nekelkite gaminių už
maitinimo laidų, sujungimo dėžučių. Įsitikinkite, kad reguliatorius nėra padėtas perjungimo raktu žemyn, tai gali
sugadinti gaminį. Venkite smūgių ir smūginių apkrovų. Iki galutinio sumontavimo gaminius sandėliuokite
sausoje vietoje, kur santykinė oro drėgmė neviršija 70% (20°C), vidutinė aplinkos temperatūra turi būti 5-40°C.
Sandėliavimo vieta turi būti apsaugota nuo purvo ir vandens.
Nerekomenduojama sandėliuoti ilgiau nei 1 (vienerius) metus.
Montavimas
1. Reguliatoriai skirti montuoti ant sienos žemyn nukreiptais elektrinio pajungimo išvadais. Reguliatorių galinėje
sienelėje numatytos 4 kiaurymės prisukimui prie sienos.
2. Reguliatoriai negali būti montuojami sprogimui pavojingoje, arba agresyvių medžiagų turinčioje, aplinkoje.
3. Reguliatoriai skirti tik tokių variklių valdymui, kuriems galimas įtampos keitimas.
4. Reguliatoriai skirti montuoti patalpoje.
Elektrinis pajungimas
1. Elektrinis pajungimas ir aptarnavimas gali būti atliktas tik kvalifikuoto elektriko pagal, galiojančius
tarptautinius ir nacionalinius elektrosaugos, elektros įrenginių įrengimo, reikalavimus.
2. Naudoti tik tokį elektros šaltinį, kurio duomenys yra nurodyti ant reguliatoriaus lipduko.
3. Būtina sumontuoti automatinį jungiklį su mažiausiai 3 mm kontaktų tarpeliu.
4. Reguliatorius būtinai turi būti įžemintas.
5. Maitinimo laidai turi būti parinkti pagal reguliatoriaus įtampa ir srovę.
6. Kabelio diametras RV 1,2..4,0 - 4..8 mm, RV 5,0..11,0 - 10..14 mm.
7. Kabelis RV 1,2..3,0 - 3Gx1,0 mm², RV 4,0..5,0 - 3Gx1,5 mm², RV 7,0..11,0 - 3Gx2,5 mm².
RU
Оригинальная инструкция пользования
Трансформаторный регулятор скорости RV ..-2
Описание
Трансформаторный регулятор RV ..-2 предназначен для изменения скорости вращения мотора изменяя
напряжение. Регулятор имеет функцию защиты от перегрева трансформатора и мотора. Ступени
регулятора
имеют
фиксированное
переключателя. В регуляторах есть 2 переключателя, которые можно переключить с помощью
наружного сигнала. Так можно выбрать одну из установленных скоростей. К одному регулятору может
быть подключено несколько двигателей, если общий ток не превышает максимального тока регулятора.
Устройство не предназначено использовать лицами
чувствительными или умственными недостатками, или не имея навыков и опыта, в исключении когда
использовать устройство научился и является под надзором лиц ответственных за безопасность. Дети
должный быть под таким надзором, чтобы не играли с устройством.
Технические данные
1. 5 ступенчатый регулятор скорости вращения двигателя
2. Напряжение питания: 230 В
3. Частота [Гц]: 50/60
4. Класс защиты: IP 54
5. Макс. температура окружающей среды 40°C.
6. Макс. температура регулятора 70°C, ограничена защитой от перегрева.
7. Продукт соответствует основным требованиям безопасности действующей директивы ЕС: Директива
по низковольтному оборудованию (LVD) 2006 / 95EC. Был использован следующий гармонизированный
стандарт: бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования.
Протестирован по: LST EN 60335-1
1:2003+A11:2004+A1:2004+A1:2005+AC:2007+A12:2006+AC:2007+A2:2007+P:2009+A13:2009+AC:2010+A
14:2010. Документ о соответствии: "Сертификационный центр электротехнических изделий" (EGSC)
сертификат соответствия: № CE801.B13002, Протокол тестирования EGSC: №. AFD.01.2282-13.
115/0,96
135/0,96
115/1,2
135/1,2
115/1,76
135/1,76
115/2,4
135/2,4
80/3,6
120/3,6
80/4,5
120/4,5
80/6,3
120/6,3
80/9,9
120/9,9
Транспортировка и складирование
Все регуляторы упакованы производителем для нормальной транспортировки. Для выгрузки и
складирования используйте подходящее оборудование подъема, чтобы избежать повреждения
продуктов и рабочих. Не кладите регуляторы переключателем вниз, это может сломать регулятор. До
полной инсталляции складируйте продукты в сухом месте с не больше чем 70% (20°С) влажностью,
средняя температура должна быть 5-40°С. Место складирования должна быть защищена от воды и
Venkite ilgalaikio gaminių sandėliavimo.
грязи. Избегайте складирования на длинное время. Не рекомендуется складировать продукты дольше
чем 1 (один) год.
Монтаж
1. Регулятор предназначен для вертикального настенного монтажа с в низ направленными кабельными
вводами. Для крепления к стене надо сделать отверстия в любом месте задней части корпуса.
2. Запрещается монтировать регулятор во взрывоопасной или в, агрессивной окружающей среде.
3. Регулятор может использоваться только для двигателей которые могут изменять скорость, изменяя
напряжение.
4. Регуляторы предназначены для монтажа внутри помещения.
Электрическое подключение
1. Электрическое подключение может проводится только квалифицированным электриком и соблюдая
действующие международные и национальные стандарты электрического подключения.
2. Сеть электропитания должна соответствовать требованиям на тех наклейке регулятора.
3. Автоматический выключатель, с минимальным 3 мм зазором между контактами должен быть
смонтирован.
4. Регулятор обязательно должен быть заземлен.
5. Питающие провода должны быть подобранный соответствий с напряжением и током регулятора.
6. Диаметр кабеля для RV 1,2..4,0 - 4..8 мм, RV 5,0..11,0 - 10..14 мм.
7. Кабель для RV 1,2..3,0 - 3Gx1,0 мм², RV 4,0..5,0 - 3Gx1,5 мм², RV 7,0..11,0 - 3Gx2,5 мм².
напряжение
и
переключаются
с
помощью
вращаемого
(в том числе детьми) с физическими
Pakopų įtampa ir srovė [V]/[A]
Напряжение и ток ступеней [B]/[A]
Steps output voltage and current [V]/[A]
155/1,2
180/1,2
155/1,5
180/1,5
155/2,2
180/2,2
155/3,0
180/3,0
140/4,0
170/4,0
140/5,0
170/5,0
140/7,0
170/7,0
140/11,0
170/11,0
EN
Original user manual
Transformer speed regulator RV ..-2
Description
Transformer controllers RV .. -2 are designed to change motor rotating speed by changing voltage. Regulators
are with transformers and motor thermoprotection function. Steps are with fix voltage and are changed with
rotary switch. Regulators are equipped with 2 rotary switches. Rotary switch selection can be made with
external signal. In this case can be selected one of set speeds. To one controller more than one motor can be
connected, if total current of all motors is less than maximum controller current. This appliance is not intended
for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or instruction concerning use of the
appliance by a person responsible for their safety. Children should be supervised to ensure that they do not
play with the appliance.
Technical data
1. 5 steps motor rotation speed controller.
2. Power supply: 230 VAC
3.Frequency [Hz]: 50/60
4. Protection class IP54
5. Max. ambient temperature 40°C
6. Max. controller temperature 70°C is limited with thermo protection.
7. This product conforms with the basic safety requirements of EC directive: Low Voltage Directive (LVD)
2006/95EC. The following standard have been applied: Household and similar electrical appliances. Safety.
Part 1. General requirements. Tested by: LST EN 60335-1
1:2003+A11:2004+A1:2004+A1:2005+AC:2007+A12:2006+AC:2007+A2:2007+P:2009+A13:2009+AC:2010+A
14:2010. Documents of conformity: The „Certification center of electrotechnical products" (EGSC) No.
CE801.B13002 and test report EGSC No. AFD.01.2282-13.
Matmenys [mm]
Размеры [мм]
Dimensions AxBxCxD [mm]
230/1,2
125x175x90x75
230/1,5
125x175x90x75
230/2,2
125x175x90x75
230/3,0
125x175x115x100
230/4,0
240x190x140x125
230/5,0
240x190x140x125
230/7,0
240x190x140x125
230/11,0
240x190x140x125
Transport and storage
All products are packed by producer for normal transporting conditions. For unloading and storing use proper
lifter to prevent product damage and employees injuries. Make sure that controller is not put rotary switch
downwards. Until final installation store products in dry place with humidity not more
70% (20°C), average ambient temperature must be 5 -40°C. Storing place must be covered from water and dirt.
Avoid long term storing. It is not recommended to store products more
then 1 (one) year.
Installation
1. Controllers are designed to mount on wall with cable glands downward. For fixing to wall should make holes
on any place on the back of controller.
2. Controllers can not be installed in explosive and aggressive substances atmosphere.
3. Controllers can be used only for motor with changeable supply voltage.
4. Controllers are intended for inside installation.
Electrical connection
1. Electrical connection and service can be made only by qualified electrician according legal international and
national electrical installation standards.
2. Power supply source must conform with data on controller label.
3. Automatic circuit breaker with at least 3 mm contact gap must be installed.
4. Controller must be grounded.
5. Supply cables must be selected according controller voltage and current.
6. Cable diameter RV 1,2..4,0 - 4..8 mm, RV 5,0..11,0 - 10..14 mm.
7. Cable RV 1,2..3,0 - 3Gx1,0 mm², RV 4,0..5,0 - 3Gx1,5 mm², RV 7,0..11,0 - 3Gx2,5 mm².
Svoris [kg]
Вес [кг]
Weight [kg]
1,7
1,8
2,35
3,3
4,1
4,4
6,5
8,2
