WILLAB GARDEN Green Room 3031 Assembly Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Storlek (L × B × H):319 × 319 × 303cm
Läs noggrant innan montering.
Det krävs två personer för montering.
Størrelse (L × B × H):319 × 319 × 303cm
Les monteringsanvisningen nøye innen montering.
Det kreves to personer for montering.
Product size (L × W × H):319 × 319 × 303cm
Please read carefully before assembling
Two people are needed
3031
3031
3031
Størrelse (L × B × H):319 × 319 × 303cm
Læs venligst omhyggeligt, før montering.
Der kræves to personer til montering.
Koko (P × L × K):319 × 319 × 303cm
Lue ohjeet huolellisesti läpi ennen asentamista.
Asentamiseen tarvitaan kaksi henkilöä.
3031
3031
210706

Advertisement

loading
Need help?

Need help?

Do you have a question about the Green Room 3031 and is the answer not in the manual?

Questions and answers

Related Manuals for WILLAB GARDEN Green Room 3031

Summary of Contents for WILLAB GARDEN Green Room 3031

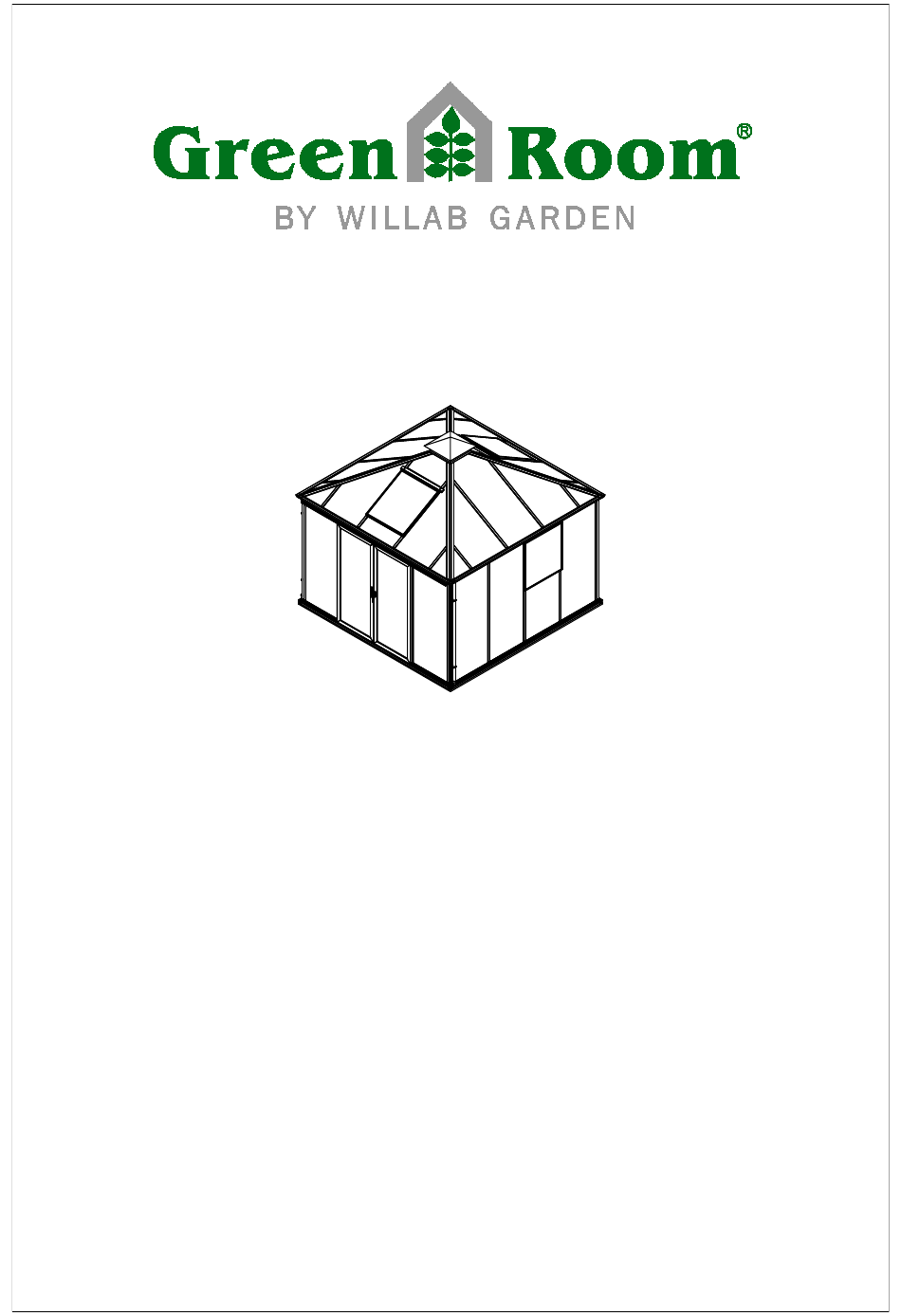

  • Page 1 3031 Product size (L × W × H):319 × 319 × 303cm Please read carefully before assembling Two people are needed 3031 3031 Storlek (L × B × H):319 × 319 × 303cm Størrelse (L × B × H):319 × 319 × 303cm Läs noggrant innan montering.
  • Page 2 QTY. Length(MM) Page QTY. Length(MM) Page Part Part 30X-Y12-4 3188 30X-Y07 30X-Y13-4 3188 30X-Y08R-4 2099 30X-Y20 1811 30X-Y08L-4 2099 30X-Y61-4 3138 30X-Y63-A 30X-Y60-4 3138 40X-Y90 1805 30X-Y62-4NR 3138 40X-Y91R 1805 30X-Y62-4NL 3138 40X-Y91L 1805 40X-Y30R 1810 40X-Y92R 40X-Y30L 1810 40X-Y92L 30X-Y34 P5~7 40X-Y93...
  • Page 3 QTY. Length(MM) Page QTY. Length(MM) Page Part Part 7B26-025 M4-40 S6-12 Mi4-17 7B26-016 P2~3 M4-10 7B26-017 7B26-023 M6-8 P3~7 7B26-022 Si6-16 P3~7 Mi8A P3~7 P22~23 7B26-018 P4~6 T03R Si6-12 T03L 7B26-033 T02A P5~7 Si5-16 M5-35 P5~7 7C33-S02 P6~21 7C33-S03 Z4.8-25 S8-12 P6~21 7B26-014...
  • Page 4 Spare Part Bag For Green Room Square QTY. Length(MM) Page QTY. Length(MM) Page Part Part 7B26-025 7C28-004 P7~24 S6-12 P13~23 Z4.2-38 P16~24 M6-8 P3~7 Z3.5-25 P16~19 Si6-16 P3~7 Z4.2-50 P3~7 M4-40 Si6-12 Mi4-17 7B26-033 M4-10 Si5-16 P5~7 P5~7 Mi8A P6~21 S8-12 P6~21 S6-10...
  • Page 5 QTY. Length(MM) Page Part 730×1836 1836 730×960 372×429 730×1297 1297 372×429 730×1572 1572 730×415 730×1297 730×235 657×1695 1695 782×863 P22~23 730×1572 657×1695 730×1836 730×415 782×863 730×960 730×235 1d/30...
  • Page 6 QTY. Length(MM) Part 30X-Y12-4 3188 30X-Y13-4 3188 7B26-025 7B26-025 7B26-025 S6-12 7B26-025 S6-12 (4PCS) S6-12 (6PCS) 30X-Y12-4 30X-Y12-4 Front Framsida 30X-Y12-4 Forside 30X-Y13-4 Framside Etupuoli 2a/30...
  • Page 7 QTY. Length(MM) Part Front Framsida Forside Framside Etupuoli Tool Verktyg Værktøj Verktøy Työkalu 2b/30...
  • Page 8 X Y=1 1 Front Framsida Forside Framside Etupuoli 2c/30...
  • Page 9 QTY. Length(MM) Part 7B26-014 7B26-014 Front Framsida Forside Framside Etupuoli 7B26-014 2d/30...
  • Page 10 Concrete Betong Beton Betong Betoni Front Framsida Forside Framside Etupuoli 2e/30...
  • Page 11 QTY. Length(MM) Part 7B26-017 M6-8 Front Framsida Forside Framside Etupuoli M6-8 7B26-017 3a/30...
  • Page 12 QTY. Length(MM) Part 30X-Y20 1811 1920 Si6-16 M6-8 30X-Y20 30X-Y20 30X-Y20 30X-Y20 Front Framsida Forside Framside Etupuoli Si6-16 M6-8 3b/30...
  • Page 13 QTY. Length(MM) Part 30X-Y61-4 3138 7B26-018 30X-Y60-4 3138 30X-Y62-4NR 3138 30X-Y62-4NL 3138 7B26-018 Si6-16 Si6-16 Si6-12 7B26-033 7B26-033 Si6-12 30X-Y60-4 30X-Y62-4NL 30X-Y61-4 30X-Y62-4NR Front Framsida Forside Framside Etupuoli 4/30...
  • Page 14 QTY. Length(MM) Part 40X-Y30R 1810 40X-Y30L 1810 2 PCS 30X-Y34 Si5-16 30X-Y34 40X-Y30R 40X-Y30L Si5-16 5a/30...
  • Page 15 QTY. Length(MM) Part 40X-Y30 1810 Si6-16 40X-Y30 40X-Y30 40X-Y30 40X-Y30 40X-Y30 Front Framsida Forside 40X-Y30 Framside Etupuoli Tool Verktyg Værktøj Verktøy Työkalu Si6-16 40X-Y30 5b/30...
  • Page 16 QTY. Length(MM) Part 40X-Y30 1810 Si6-16 Si6-16 A 40X-Y30 Si6-16 5c/30...
  • Page 17 QTY. Length(MM) Part 30X-Y63 30X-Y63-B 7B26-018 7B26-018 S6-10 Si6-16 S6-10 S6-10 Si6-16 30X-Y63 30X-Y63-B 6a/30...
  • Page 18 QTY. Length(MM) Part 30X-Y21-4 2128 30X-Y32L-4 1278 M6-8 30X-Y31R-4 30X-Y31L-4 M6-8 Si6-16 S8-12 30X-Y32L-4 30X-Y21-4 30X-Y31L-4 30X-Y31R-4 S8-12 Si6-16 Inside Insida Inderside Innside Sisäpuoli Inside Insida Inderside Innside Sisäpuoli 6b/30...
  • Page 19 QTY. Length(MM) Part S8-12 S8-12 6c/30...
  • Page 20 QTY. Length(MM) Part 30X-Y21-4 2128 S8-12 S8-12 30X-Y21-4 30X-Y21-4 30X-Y21-4 S8-12 6d/30...
  • Page 21 QTY. Length(MM) Part 30X-Y33R-4 1278 2 PCS 30X-Y33L-4 1278 30X-Y34 Si5-16 Si5-16 30X-Y33R-4 30X-Y34 30X-Y33L-4 30X-Y34 7a/30...
  • Page 22 QTY. Length(MM) Part 30X-Y32R-4 1278 30X-Y32L-4 1278 30X-Y31R-4 30X-Y31L-4 M6-8 M6-8 Si6-16 30X-Y31R-4 30X-Y31L-4 30X-Y32L-4 30X-Y32R-4 30X-Y31R-4 30X-Y31L-4 30X-Y31L-4 30X-Y31R-4 30X-Y32R-4 Si6-16 7b/30...
  • Page 23 QTY. Length(MM) Part Z4.2-13 7C28-004 Z4.2-13 7C28-004 7c/30...
  • Page 24 QTY. Length(MM) Part 730×1836 1836 730×960 730×1836 730×1836 730×960 730×1836 Front Framsida 730×1836 730×1836 Forside Framside Etupuoli Front Framsida Forside Framside Etupuoli 8a/30...
  • Page 25 QTY. Length(MM) Part 730×1836 1836 730×960 730×1836 730×1836 730×1836 730×1836 730×1836 730×960 Rear 730×1836 730×1836 Baksida Bagside Bakside Takapuoli Rear Baksida Bagside Bakside Takapuoli 8b/30...
  • Page 26 QTY. Length(MM) Part 40X-Y15-4 3149 Front Framsida Forside 40X-Y15-4 Framside Etupuoli Tool Verktyg Værktøj Verktøy Työkalu Rear Baksida Bagside Bakside Takapuoli 9a/30...
  • Page 27 QTY. Length(MM) Part 40X-Y01 1809 40X-Y02 1809 40X-Y07 40X-Y01 40X-Y01 40X-Y01 40X-Y01 40X-Y07 Front 40X-Y01 Framsida 40X-Y01 40X-Y01 Forside 40X-Y01 40X-Y02 Framside Etupuoli Tool Verktyg Værktøj Verktøy Työkalu Front Framsida Forside Framside Etupuoli 9b/30...
  • Page 28 QTY. Length(MM) Part 40X-Y01 1809 40X-Y02 1809 40X-Y07 40X-Y02 40X-Y01 40X-Y01 40X-Y01 40X-Y01 40X-Y01 40X-Y07 Rear 40X-Y01 40X-Y01 Baksida 40X-Y01 40X-Y01 Bagside Bakside Takapuoli Tool Verktyg Værktøj Verktøy Työkalu Rear Baksida Bagside Bakside Takapuoli 9c/30...
  • Page 29 QTY. Length(MM) Part 7C26-007N 7C26-007N Front Framsida Forside Framside Etupuoli Rear Baksida Bagside Bakside Takapuoli 10/30...
  • Page 30 QTY. Length(MM) Part 372×429 730×1297 1297 730×1572 1572 730×415 730×235 372×429 730×1297 730×1297 730×415 730×1572 730×235 730×1297 730×1297 372×429 372×429 730×1297 730×1297 730×415 730×1572 730×235 730×1297 372×429 730×1297 372×429 Front Framsida Forside Framside Etupuoli Front Framsida Forside Framside Etupuoli 11a/30...
  • Page 31 QTY. Length(MM) Part 30X-Y03R-4 1317 30X-Y03L-4 1317 30X-Y05R-4 1317 30X-Y05L-4 1317 30X-Y04R-4 30X-Y03L-4 30X-Y04L-4 30X-Y04L-4 30X-Y04R-4 40X-Y07 30X-Y07 30X-Y05R-4 30X-Y07 40X-Y07 30X-Y05L-4 30X-Y03R-4 30X-Y04L-4 30X-Y04R-4 30X-Y04L-4 30X-Y04R-4 30X-Y07 30X-Y03R-4 30X-Y05L-4 30X-Y03L-4 40X-Y07 30X-Y04L-4 30X-Y05R-4 30X-Y04R-4 Front Framsida Tool Forside Verktyg Framside Værktøj Etupuoli...
  • Page 32 QTY. Length(MM) Part 30X-Y08R-4 2099 30X-Y08L-4 2099 30X-Y08L-4 30X-Y08R-4 30X-Y08R-4 30X-Y08L-4 30X-Y08L-4 30X-Y08R-4 Front Framsida Forside 30X-Y08L-4 Framside 30X-Y08R-4 Etupuoli Front Framsida Forside Framside Etupuoli 30X-Y08L-4 30X-Y08R-4 11c/30...
  • Page 33 QTY. Length(MM) Part 7C26-009A 1.2M 7C26-009A ≈190MM 12a/30...
  • Page 34 QTY. Length(MM) Part 30X-Y63-A 30X-Y63-A 30X-Y63-A 30X-Y63-A 30X-Y63-A 12b/30...
  • Page 35 QTY. Length(MM) Part 40X-Y90 1805 40X-Y91R 1805 40X-Y91L 1805 40X-Y92R 40X-Y92L 40X-Y93 40X-Y92L 40X-Y92R 40X-Y91R 40X-Y90 Left Right 40X-Y90 V ä nster H ö ger 40X-Y91L H jre Venstre Venstre Høyre Vasen Oikea Outside Outside Utsida Utsida Yderside Yderside Utside Utside Tool Ulkopuoli...
  • Page 36 QTY. Length(MM) Part 658×1695 1695 40X-Y95 1704 40X-Y96 658×1695 40X-Y96 40X-Y95 Right H ö ger H jre Høyre Oikea Inside 40X-Y96 Insida Inside Inderside Insida Inderside Innside Innside Sisäpuoli Sisäpuoli Inside Insida Inderside Innside Sisäpuoli Outside Utsida Yderside Utside Ulkopuoli 14a/30...
  • Page 37 QTY. Length(MM) Part 658×1695 1695 40X-Y95 1704 40X-Y96 658×1695 40X-Y96 40X-Y95 Left V ä nster Venstre Venstre Vasen Inside Insida Inderside 40X-Y96 Inside Innside Insida Sisäpuoli Inderside Innside Sisäpuoli Inside Insida Inderside Innside Sisäpuoli Outside Utsida Yderside Utside Ulkopuoli 14b/30...
  • Page 38 QTY. Length(MM) Part MCJT002 Left Right V ä nster H ö ger Venstre H jre Venstre Høyre Vasen Oikea Inside Inside Insida Insida Inderside Inderside Innside Innside Sisäpuoli Sisäpuoli Inside Insida Inderside Innside Sisäpuoli Outside Utsida Yderside MCJT002 Utside Ulkopuoli 15/30...
  • Page 39 QTY. Length(MM) Part 1799 40X-Y97R-C NS1106A 1790 Z4.2-13 Right H ö ger H jre Høyre Oikea 40X-Y97R-C NS1106A Inside Inside Insida Insida Inderside Inderside Innside Innside Sisäpuoli Sisäpuoli Outside Utsida Yderside Utside Ulkopuoli Inside Insida Inderside Z4.2-13 Innside Sisäpuoli 16a/30...
  • Page 40 QTY. Length(MM) Part 1799 40X-Y97L-C NS1106A 1790 Z4.2-13 40X-Y97L-C NS1106A Left V ä nster Venstre Venstre Vasen Inside Inside Insida Insida Inderside Inderside Innside Innside Sisäpuoli Sisäpuoli Z4.2-13 Outside Utsida Yderside Utside Ulkopuoli Inside Insida Inderside Innside Sisäpuoli 16b/30...
  • Page 41 QTY. Length(MM) Part Outside 40X-Y94 1774 Utsida Yderside NSST120 1.9M Utside Ulkopuoli Z4.2-38 Z3.5-25 Inside Insida Left Inderside V ä nster Innside Venstre Sisäpuoli Venstre Vasen Z3.5-25 40X-Y94 NSST120 Z3.5-25 Inside Inside Insida Insida Inderside Inderside Innside Innside Sisäpuoli Sisäpuoli Outside Utsida Yderside...
  • Page 42 QTY. Length(MM) Part 30X-Y64-A 3016 40X-Y64 3016 40X-Y17 2890 7C28-004 Z4.2-50 Z4.2-13 30X-Y64-A Z4.2-13 Z4.2-50 7C28-004 40X-Y64 Z4.2-13 17/30...
  • Page 43 P16c P16a Adjust the height of the wheels Justera höjden för hjulen Juster højden af hjulene Justere høyden for hjulene Säädä alapyörien korkeus Tool Verktyg Værktøj Verktøy 18/30 Työkalu...
  • Page 44 QTY. Length(MM) Part T01A M4-40 Mi4-17 Z3.5-25 Z4.2-13 Mi4-17 T01A M4-40 Z3.5-25 Z4.2-13 19/30...
  • Page 45 QTY. Length(MM) Part 7B26-016 M4-10 7B26-016 M4-10 20a/30...
  • Page 46 QTY. Length(MM) Part ≈ 36MM 20b/30...
  • Page 47 QTY. Length(MM) Part 7B26-024 7B26-023 S6-10 S6-10 7B26-024 7B26-023 7B26-023 7B26-023 7B26-023 21a/30...
  • Page 48 QTY. Length(MM) Part 7B26-022 S8-12 7B26-022 Mi8A P21a Mi8A S8-12 21b/30...
  • Page 49 QTY. Length(MM) Part Roof Window 30X-Y80E-A 40X-Y81E 40X-Y82E 2 PCS 782×863 MCJT002 30X-Y80E-A 30X-Y81E 782×863 40X-Y81E 40X-Y82E Tool Verktyg Værktøj Verktøy Työkalu 12MM*2 MCJT002 22a/30...
  • Page 50 QTY. Length(MM) Part Roof Window MCJT002 2 PCS MCJT002 MCJT002 22b/30...
  • Page 51 QTY. Length(MM) Part Side Window 30X-Y80E-B 40X-Y81E 30X-Y82E 2 PCS 782×863 MCJT002 30X-Y80E-B 40X-Y81E 782×863 40X-Y81E 30X-Y82E Tool Verktyg Værktøj Verktøy Työkalu 12MM*2 MCJT002 23a/30...
  • Page 52 QTY. Length(MM) Part Side Window MCJT002 2 PCS MCJT002 MCJT002 23b/30...
  • Page 53 QTY. Length(MM) Part 30X-Y62-A 7C28-004 Z4.2-13 30X-Y62-A Z4.2-13 7C28-004 Front Framsida Forside Framside Etupuoli Rear Baksida Bagside Bakside Takapuoli 24a/30...
  • Page 54 QTY. Length(MM) Part ≈790MM Front Framsida Forside Framside Etupuoli Rear Baksida Bagside Bakside Takapuoli 24b/30...
  • Page 55 QTY. Length(MM) Part 30X-Y34-A Z4.2-13 30X-Y34-A Z4.2-38 7C28-004 Z4.2-38 7C28-004 Z4.2-13 7C28-004 24c/30...
  • Page 56 QTY. Length(MM) Part ≈790MM 24d/30...
  • Page 57 QTY. Length(MM) Part P22b P23b Front Framsida Forside Framside Etupuoli Tool Verktyg Værktøj Verktøy Työkalu Tool Verktyg Værktøj Verktøy Työkalu Front Framsida Forside Framside Etupuoli 25a/30...
  • Page 58 QTY. Length(MM) Part P22b Rear P23b Baksida Bagside Bakside Takapuoli Tool Verktyg Værktøj Verktøy Työkalu Tool Verktyg Værktøj Verktøy Rear Työkalu Baksida Bagside Bakside Takapuoli 25b/30...
  • Page 59 QTY. Length(MM) Part T03R T03L Z4.2-13 Z4.2-13 2 PCS T03L T03R Inside Insida Inderside Innside Sisäpuoli Inside Insida Inderside Innside Sisäpuoli Z4.2-13 26a/30...
  • Page 60 QTY. Length(MM) Part T02A 2 PCS M5-35 Inside Insida Inderside Innside Sisäpuoli T02A M5-35 26b/30...
  • Page 61 QTY. Length(MM) Part 30X-Y61-4A 30X-Y62-C 30X-Y62-B 1512 30X-Y60-4A 3136 30X-Y62-C 30X-Y61-4A Front Framsida Forside Framside Etupuoli 30X-Y62-B 30X-Y60-4A Rear Baksida Bagside Bakside Takapuoli 27/30...
  • Page 62 QTY. Length(MM) Part 7C33-S02 7C33-S02 28/30...
  • Page 63 QTY. Length(MM) Part 1864 7C26-S01 7C33-S03 Z4.8-25 7C26-S01 Z4.8-25 7C33-S03 29/30...
  • Page 64 Adjust these door stoppers sideways if you want to open the door larger. Justera avstånden av dörrstoppen i sidled om ni vill kunna öppna dörrarna ännu mer. Justere dørstoppene sidelæns, for at give større åbning af døren. Juster avstanden av dørstopperen sideveis om du vil kunne åpne døren ennå...
