Summary of Contents for klima celje SVK2-315/250-4

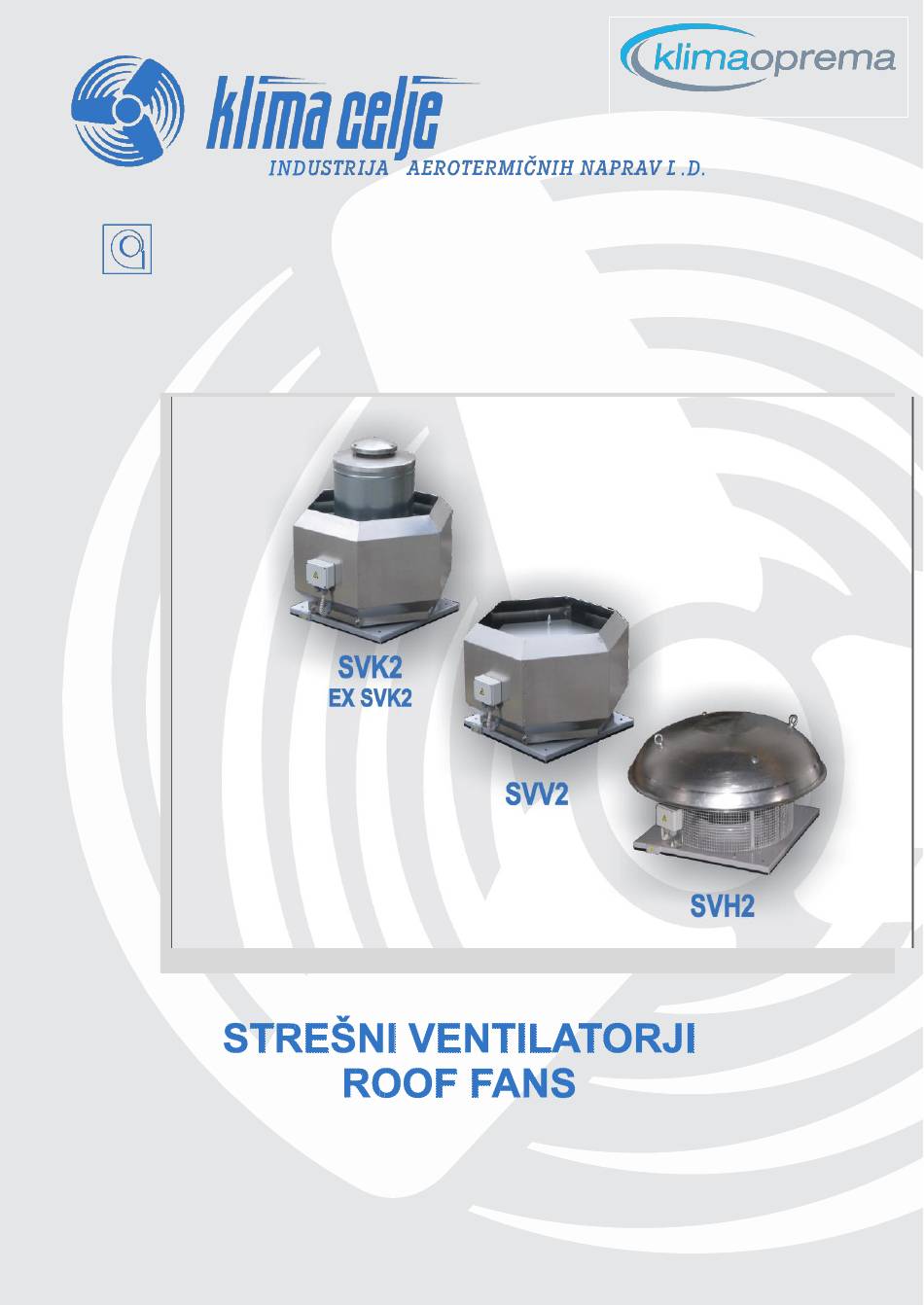

- Page 1 04/2013 WENTYLATORY DACHOWE...
- Page 2 WENTYLATORY DACHOWE SVK2 ROOF FANS TYPE SVK2 Zastosowanie Wentylatory dachowe SVK2 z pionowym wyrzutem powietrza i Roof fans type SVK2 with vertical outlet and three phase IEC klasycznym elektrycznym silnikiem trójfazowym electromotors are designed for ventilation systems of industrial zaprojektowano do wentylacji budynków przemysłowych, okapów buildings, kitchen hoods, workshops, garages, kuchennych, warsztatów, garaży, pralni i toalet, dla odsysania...
- Page 3 Wymiary Dimensions ØD ØDk □B □C Ø SVK2 Ø12 315/250 Ø12 400/315 Ø12 450/400 Ø14 500/450 Ø14 560/500 1100 Ø14 630/560 1315 1140 Ø18 710/630 1000 1407 1300 1060 Ø18 800/710 1120 1612 1490 1190 1000 Ø22 900/800 1250 1785 1650 1240 1000 1100 Ø22...
-
Page 4: Dane Techniczne
Dane techniczne Technical data Wentylator El. Silnik 3x400 V, 50Hz; IP 55; PTC Wielkość type Waga charaktery Size SVK2 Weight styki [min [kW] [kg] Number 315/250-4 1400 0,25 0,74 71 A 2300 315/250-6 0,18 0,66 71 A 1500 315/250-4/6 1400 / 950 0,18 / 0,07 0,72 71 A... - Page 5 SVK2 - 315/250 EX SVK2 - 315/250 SVK2 - 400/315 EX SVK2 - 400/315 20°C 20°C 1,2 kg/m 1,2 kg/m SVK2 - 450/400 EX SVK2 - 450/400 SVK2 - 500/450 EX SVK2 - 500/450 20°C 20°C 1,2 kg/m 1,2 kg/m SVK2 - 560/500 EX SVK2 - 560/500 SVK2 - 630/560...
- Page 6 SVK2 – 710/630 SVK2 - 710/630S EX SVK2 - 710/630S 20°C 20°C 1,2 kg/m 1,2 kg/m SVK2 – 800/710 EX SVK2 – 800/710 SVK2 – 900/800 20°C 20°C 1,2 kg/m 1,2 kg/m SVK2 – 1000/900S SVK2 – 1000/900 20°C 20°C 1,2 kg/m 1,2 kg/m UWAGA: Ciśnienie akustyczne L pA [dBA] zmierzono z boku...
- Page 7 WENTYLATORY DACHOWE ATEX: SVK2 ROOF FANS TYPE EX SVK2 Wentylatory do stref zagrożonych wybuchem Roof fans for hazardous area W niektórych pomieszczeniach może tworzyć się w powietrzu Explosive composition of gases and fumes with air, which are mieszanka gazów i pyłów o właściwościach wybuchowych, która result of production process, or consequence of malfunction.
- Page 8 Wzór zamówienia Designation EX SVK2 - 450 / 400 – 4/6 Wentylator dachowy ATEX roof fan for hazardous area Wielkość fan size wymiar króćca ssawnego inlet connection diameter ilość pól silnika elektr. trójfazowego EM number of poles three-phase EM Wymiary Dimensions ØD ØDk...
- Page 9 Dane techniczne Technical data Silnik elektr. / El. motor 3x400 V, 50Hz; IP Typ - type WagaW Nr charakterys- 55; PTC II 2G EEx de IIC T4 tyki / Number EX SVK2 eight [kg] q max IEC wlk. [kW] IEC Size [min 315/250-4 1355...
- Page 10 AKCESORIA ACCESSORIES Kołnierz D kratka ochronna D SL D Klapa zwrotna Flange D Protective grid D SL D Back draft shutter EP D Króciec elastyczny PR D PS D Podstawa dachowa izolowana Podstawa dachowa izolowana do (tkaninowy) do dachu płaskiego dachu skośnego EP D Flexible (cloth) coupling...
-
Page 11: Electric Equipment
AKCESORIA ELEKTRYCZNE ELECTRIC EQUIPMENT Regulator elektroniczy wentylator wyłacznik 5 stop. regulator Falownik Wyłącznik serwisowy Switch 5 speed controller Service switch Electronic controller Frequency converter SVV2 / SVH2 - 250/200 STK1 SR 1,5 M BR 1 M STS6 – 5,5 STS6 – 5,5 SVV2 / SVH2 - 315/250 STK1 SR 1,5 M... - Page 12 BR jednofazowy regulator elektroniczny BR Mono phase electronic speed controller 1*- wyjście 230V bez regulacji 2*- obudowa z bezpiecznikiem i zapasowym bezpiecznikiem 1* non regulated output 230V 2* fuse box with spare fuse 230V Regulator zaprojektowano do bezstopniowej ciągłej regulacji Speed controller is designed for continuous RPM regulation of obrotów wentylatora z silnikiem monofazowym SVH2 i SVV2 electromotors for the fans SVH2 and SVV2 sizes 250/200 and...
- Page 13 STS6 Wyłącznik serwisowy STS6 Maintenance switch 6 polowy wyłącznik serwisowy z 2 stycznikami pomocniczymi. 6 pole maintenance switch with 2 auxiliary contacts. Może być mocowany na wentylatorze zamiast skrzynki It can be installed on the fan, instead of el.connection box, podłączeniowej elektrycznej albo osobno.
- Page 14 Szafka sterująca do kilku połączonych Switchbox for regulation of multiple SVV2 or wentylatorów SVV2 lub SVH2 SVH2 roof fans STK 12 XS - połączenie szeregowe STK 12 XS - serial connection STK 12 XP - połączenie równoległe STK 12 XP - parallel connection 9x(2-8x)x1,5 mm GŁÓWNY WYŁĄCZNIK.
- Page 15 SRK Trójfazowy 5-stopniowy regulator z SRK Three-phase five speed controllers with zabezpieczeniem TK Pe R S N Pe U V W Pe N L1 TK TK 230 Vac 230V Dla wentylatora z TK For fans with TK Pe-N-L1 – wyjście 230V bez regulacji Pe-N-L1 –...
- Page 16 FR Falownik z jedno- i trójfazowym wyjściem FR Frequency converters with mono phase inlets and three phase outlets L2/N M1/U M2/V M3/W Pe 230V Wentylatory z zabezpieczeniem TK TH1 (A) – termo-kontakt TK do ochrony silników 1-fazowych TH1 (B) – termo-kontakt TK do ochrony silników 3-fazowych For fans with TK TH1 (A) –...
- Page 17 FR Falownik z trójfazowym wejściem i trójfazowym FR Frequency converters with three phase wyjściem inlets and three phase outlets DBR DC+ M1/U M2/V M3/W 3~400V Wentylator z zabezpieczeniem TK TH1 (A) – zabezpieczenie TK silnika elektrycznego TH1 (B) – zabezpieczenie TK silnika elektrycznego For fans with TK TH1 (A) –...
- Page 18 SBZ1 Jednostopniowy wyłącznik SBZ1 One-speed switchbox with bimetallic bimetalicznym zabezpieczeniem silnika electromotor protection L1 L2 L3 N PE U W PE 3~400V The switchbox is designed for ON/OFF single Wyłącznik w skrzynce zaprojektowano do włączania/ wyłączania speed electromotors and current overload jednej prędkości silników elektr.
-
Page 19: Wiring Diagrams
SACHEMATY PODŁĄCZEŃ WIRING DIAGRAMS ELEKTRYCZNYCH Schemat podłączenia silnika Wiring of monophase electromotor jednofazowego SVV/H 250/200; SVV/H 315/250 SVV/H 250/200; SVV/H 315/250 – zielony/ żółty – green / yellow 1 – niebieski 1 – blue 2 – brązowy 2 – brown 3 –... - Page 20 Podłączenie silnika trójfazowego IEC Wiring of IEC three phase electromotor Silnik Δ 3~230V / Y 3~400V do 2,2 kW, 1 prędkość Motor Δ 3~230V / Y 3~400V up to 2,2 kW, single speed SVK2 315/250; 400/315; 450/400; 500/450; 560/500 SVK2 315/250; 400/315; 450/400; 500/450; 560/500 Podłączenie Y 3~400V –...
- Page 21 2 prędkości-podłączenie Y/YY – mała prędkość 2 prędkości – podłączenie Y/YY – duża prędkość Two speeds – Y/YY connection – LOW speed Two speeds – Y/YY connection – HIGH speed SVK2 400/315 do SVK2 800/710 SVK2 400/315 to SVK2 800/710 4/8 polowy silnik 4/8 polowy silnik Podłączenie:...
-
Page 22: Mounting Examples
PRZYKŁADY MONTAŻU MOUNTING EXAMPLES GZ-R GZ-P Wentylator dachowy zaprojektowano tak, by można go Roof fan is designed so, that it is ready for mounting zainstalować bez jakichkolwiek dodatkowych materiałów without any connection accessories. montażowych. Following points have to be considered by mounting: Przy montażu należy zachować... - Page 23 Producent zastrzega sobie możliwość wprowadzania zmian bez uprzedzenia. We reserve the right to changes without prior notice.
- Page 24 DYSTRYBUCJA KLIMAOPREMA POLSKA SP. Z O.O. UL. Warszawska 44, 06-100 Pułtusk, Polska www.klimaoprema.pl, biuro@klimaoprema.pl tel. Kom. 500 391 600, 500 845 600, 508-364-500...
