Summary of Contents for Deantron iNod Series

  • Page 1 Wall Smart Socket INSTRUCTION...

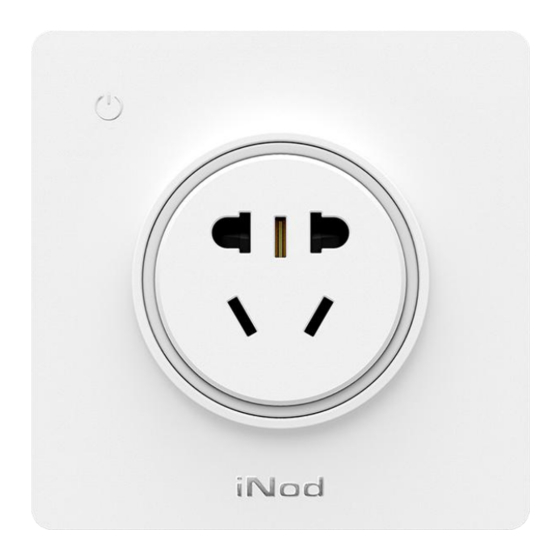

  • Page 3 Deantron Wall Smart Socket is of 86 type, which has function of Remote Control, Timer/Delay, Power Monitoring, Auto Power-off, Charge Protection, Light Halo, IR Remote etc. In APP interface modules, there is socket set, power statistics, power management and linkage-control all other smart products through data cloud service.
  • Page 4 Charge Protection: Protect phone or tablet PC from over  charge to extend battery life. Safe Protection: V0 grade 750℃ flame retardant material,  current over-load protection, the jacks are with child-resistant closures. Auto Power-off: Monitor electriferous state of standby ...
  • Page 5 Safety Notes  (1) Do not install this socket under energized state. (2) Do not charge with device over power rating. (3) Do not apply socket in damp or explosive environment. (4) Do not clean socket with detergent containing alcohol or methyl alcohol.
  • Page 6 Installation Notes: Do not install behind metalwork articles like refrigerator or micro wave which interferes wireless transmission signals. Statement: All illustrations are for reference, please refer to real product. Product type and technical parameters are subject to change without prior notice. As technology constantly updates, if there is inconsistency between instructions and practical operation, we hold the final right to explain.
  • Page 7 Product List  After opening the package, please check all accessories according to following list: Wall Socket, Instruction Book(including Warranty Card), Quick Install Manual, 2 screws, Certificate.

  • Page 8: Table Of Contents

    Catalog I.Product Type.....................1 II.Product Summary..................2 III.Installation Instruction................4 IV.Configure Instruction................6 V.Operation Instruction................9 VI.Product Parameter................17...

  • Page 9: I.product Type

    I.Product Type iNod iNod Series 86Type Type S：Socket Category W：Wifi N：Non-smart Communication 10:10A 16:16A Current WH：White BR：Bronze CG：Champagne Color PL：Purple BU：Blue BK：Black MBK: Matte Black MWH: Matte White PWH: Porcelain white 1:Full; 2:Non Power-stats; 3:Touch-key; 4:Direct-link Function No：without IR module I：with IR module Infrared...

  • Page 10: Ii.product Summary

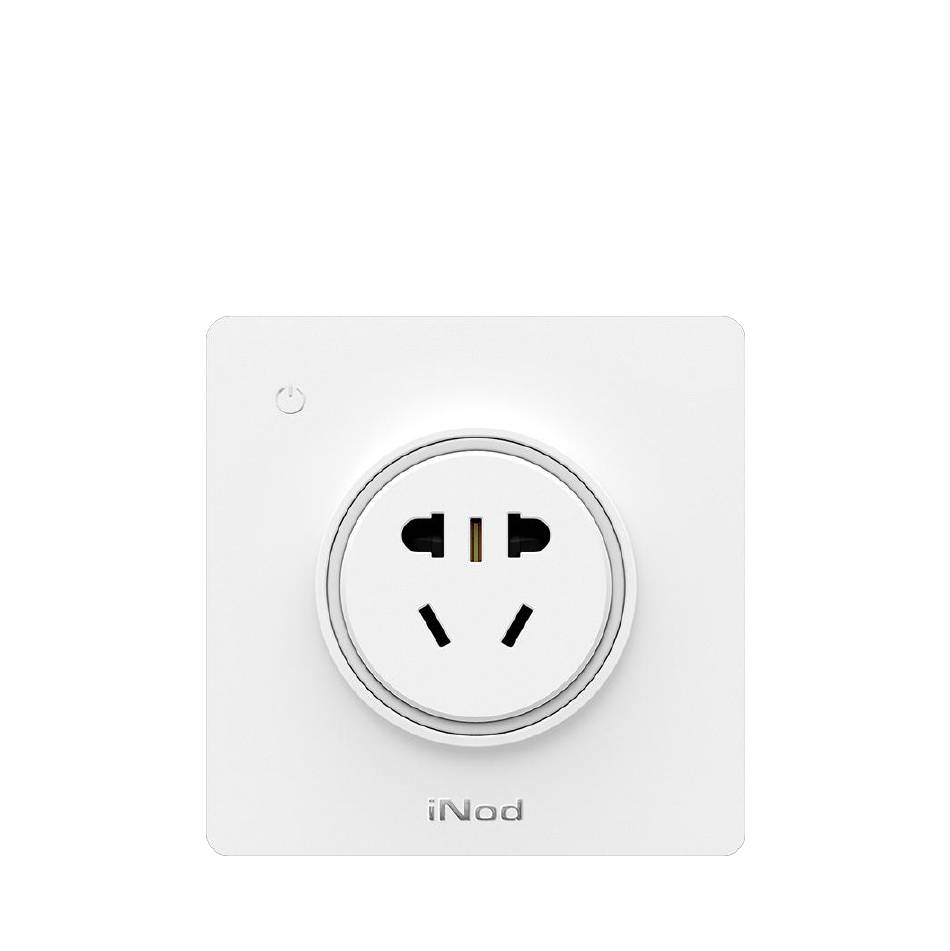

    II. Product Summary Wall Socket 10A...
  • Page 11 Wall Socket 16A...

  • Page 12: Iii.installation Instruction

    III. Installation Instruction It is the same to connect and install smart socket as traditional socket. Please confirm power is off before installation. i.Connection Instruction...
  • Page 13 ii.Installation Diagram Installation Steps: i) Take off the touch panel of socket; ii) Connect wire: Neutral Wire, Live Wire, Earth Wire; iii) Put socket base into flush box, screw on to fix; iv) Put on the touch panel.

  • Page 14: Iv.configure Instruction

    IV.Configure Instruction i.Download APP. Scan QR Code to download APP-iJia. For Android and IOS Edition...
  • Page 15 ii.Device Configure i) Make sure power is on with 220V, when red light twinkles, Socket is under configuration(Press upper-left button for 5secs, socket begins to configure); ii) Make sure smart phone is under Wifi connection; iii)Start APP, press upper right icon“+”,choose wall socket; iv)Press”Next ”, input Wifi code, press“configure”;...
  • Page 16 Configure Page...

  • Page 17: V.operation Instruction

    V.OPERATION INSTRUCTION i.Local Operation: Press Up-left button to control power; press more than 5 secs to configure. ii.Terminal Operation: Smart phone or tablet PC.
  • Page 18 Operation Page...
  • Page 19 FUNCTION OPERATION INSTRUCTION i.In socket list page, long-press socket icon to REMOTE control socket power directly. CONTROL ii.In socket page, press socket icon to control socket power directly. local control on socket. ii.In sockets list, it is clear to see all sockets’ working state.
  • Page 20 FUNCTION OPERATION INSTRUCTION TIMER Support 6 groups of timer-task set at most. DELAY Support 23:59:59 delay set at most. To save power, input a certain power data, it AUTO will auto power-off when device‘s working POWER-OFF power below preset value. CHARGE Auto-power off after sensoring full PROTECTION...
  • Page 21 FUNCTION OPERATION INSTRUCTION I. Light on/off to show power state. Ii. Dim brightness or switch off is available. Iii. Illumination color and corresponding ILLUMINATION power: Green: 0~200W Blue: 200~500W Yellow: 500~2200W/3520W (16A) Power measurement and statistics: measure power cost daily, monthly and yearly. Power Stats.
  • Page 22 III. IR Remote Function: Advanced edition has IR remote function, it has IR library of air condition and auto-learn function which adequate various remote controls. i.Add Remote Control In homepage of APP, press up-right corner to choose”Remote”, then choose the socket with IR function. You can choose a remote template of “TV, set-top box, air condition, universal remote, Mi-Box.”...
  • Page 24 ii.Remote Control Operation Remote supports gesture control to prevent error operation. It has same experience with real remote. Speed or rewind, voice control.
  • Page 25 VI.Parameter...
  • Page 26 PARAMETER VALUE CN STANDARD: CN STANDARD: SOCKET FORM 5-HOLE BIG 3-HOLE MAX POWER 2200W 3520W SIZE 91x91x46mm INPUT/OUTPUT AC 100V~240V/50~60Hz VOLTAGE SHELL MATERIAL V0 GRADE , 750 C FIRE-RESISTANCE PC CONTACT COOPER SHEET PHOSPHOR COPPER WIRING TERMINAL BRASS WIRELES SSPECIFICATION WIFI 802.11 b/g/n...
  • Page 27 丨 WARRANTY CARD 丨 丨 丨 CUSTOMER NAME： 丨 丨 PRODUCT TYPE： 丨 丨 PURCHASE DATE： 丨 PRODUCT S/N： 丨 丨 VENDOR NAME： 丨 丨 丨 Above information should be filled by vendor, warranty goes 丨 丨 into effect in practical purchase date. In case of altering, 丨...
  • Page 28 1. Please carefully confirm that your vendor can supply maintenance service within warranty period according to your order contract. 2. Deantron provide 12-month free repair service (including labor cost, spare parts cost), effect date starts form purchasing date. 3. The following cases are not including free-service.
  • Page 29 Deantron (UK) Limited Authorized Manufacturer: Deantron Technology Development Co., Ltd. Address: NO.56A, Huoju Road, Hi-tech Industrial Zone, Dalian, China Tel: 0086-400-048-1877 E-mail: business@deantron.com Website: www.deantron.com...
  • Page 31 嵌墙式智能插座 使用说明书...
  • Page 32 鼎创嵌墙式智能插座是一款具有远程控制、定时延时、电量统计、  智能断电、充电保护、彩灯设置、红外遥控等功能的 86 盒智能插 座，通过智家 app 客户端控制、设置插座，查询能耗统计，进行能 源管理，并可以通过云服务与鼎创其他智能产品进行联动控制。 产品特点  便捷操作：轻触式电容屏触摸按键。  远程监控：使用移动终端远程控制插座，随时掌控设备状态。  定时延时：可通过手机设置定时和延时功能， 使电器自动开启和关  闭。 炫彩光晕：通过彩灯的亮灭来指示插座通断， 光晕颜色随功率大小  自动变化。 充电保护：防止手机、平板过度充电损坏，延长电池使用寿命。  安全保护：V0 级 750℃阻燃 PC，过载保护、插口自带安全门。  智能断电：自动切断待机设备电源，节能环保。  能耗统计：实时监测用电设备功率和能耗，进行系统能源管理。  红外遥控：通过个性化的手机 app 来遥控家中各种红外电器。(仅  限于具有红外功能的智能插座)
  • Page 33 安全事项  （1)禁止在接通电源的情况下安装本插座。 （2)禁止直接连接超过额定功率的负载。 （3)禁止在潮湿或有可能引起爆炸的环境中使用。 （4)请勿使用含酒精、甲醇等成分的化学洗涤剂清洁插座。 （5)如果插座浸水、摔坏，请停止使用并及时维修。 （6)请勿过度用力扭动插座螺丝。 （7)非专业人员请勿拆卸本插座。...
  • Page 34 安装注意事项： 将插座安装在金属物品的背后，如冰箱、空调柜机等，可能会影响无 线信号传输。 声明： 所示图例仅供参考，请以实物为准。 产品型号及技术参数如有改动，恕不另行通知。 由于技术不断更新，如出现说明书与实际操作不一致时，其最终解释 权归本公司。 环境： 弃置产品时，请不要将其与一般生活垃圾堆放在一起，应将其交给政 府制定的回收中心，这样做有利于环保。...
  • Page 35 物品清单  打开产品包装后，请对照下图确认配件是否齐全 产品、说明书（含保修卡） 、快速安装手册、2 个螺丝、合格证...
  • Page 36 目 录 一、产品型号……………………………………………………………1 二、产品概述……………………………………………………………2 三、安装说明……………………………………………………………4 四、配置说明……………………………………………………………6 五、操作说明……………………………………………………………9 六、产品参数………………………………………………………… 17...

  • Page 37: 一、产品型号

    一、产品型号 iNod 品牌 iNod 型号 86 盒 产品 S：插座 分类 通讯 W：Wifi N：非智能 方式 电流 10:10A 16:16A 大小 WH：珍珠白 BR：古铜金 CG：香槟金 颜色 PL：水晶紫 BU：宝石蓝 BK：星空黑 MBK：亚光黑 MWH：亚光白 PWH：瓷白 辅助 1：全功能 2：无电量统计 3：轻触按键 4：普通 红外 不带红外 I：有红外...

  • Page 38: 二、产品概述

    二、产品概述 嵌墙式插座 10A...
  • Page 39 嵌墙式插座 16A...

  • Page 40: 三、安装说明

    三、安装说明 产品的安装方法及接线方式与普通插座相同，安装时，请确认线路处 于断电状态。 1、接线说明...
  • Page 41 2、安装示意图 安装步骤： （1)接线：连接零线、火线、地线； （2)取下插座的触摸面板； （3)把插座底座放入暗盒，拧上螺丝，固定到暗盒里； （4)最后扣上面板。...

  • Page 42: 四、配置说明

    四、配置说明 1、下载手机 App 客户端 扫描二维码，下载安装手机客户端“智家”APP 软件。 Android 和 IOS 通用版...
  • Page 43 2. 设备配置 （1)给插座提供 220V 电源，红色光晕开始慢闪，插座处于配置模式 （长按产品面板左上角触摸按键 5 秒以上，插座进入配置模式） ； （2)确认手机连上可用 WIFI； （3)进入 App 主页，点击右上角“+” ，选择设备中的嵌墙插座； （4)点击“下一步” ，输入 WIFI 密码，点击“配置” 。 （5)红灯由快闪变成熄灭，配置成功。...
  • Page 44 配置页面...

  • Page 45: 五、操作说明

    五、操作说明 1、本地操作 按下插座面板左上角触摸按键，可以控制插座通断；长按 5 秒以上可 进入配置模式。 2、移动终端操作 手机或平板电脑...
  • Page 46 控制页面...
  • Page 47 功能 操作说明 1、在插座列表页面，长按插座图标，可以直接控制插座 远程控制 的通断； 2、进入插座页面，按下插座图标，可以控制通断。 1、在本地控制插座通断，插座状态可反馈到手机 app。 2、进入插座列表，可以根据每个插座图标的显示状态来 查看插座的具体工作状态，详细如下： 暗灰的：代表插座处于离线状态，可能原因是插座没上 状态反馈 电，或者网络掉线； 显示蓝色，插座中间黄色：代表插座在线，处于闭合状 态； 显示蓝色，插座中间灰色：代表插座在线，处于断开状 态；...
  • Page 48 功能 操作说明 定时任务 可设定最多 6 组定时任务。 延时任务 可设定一个最长 23:59:59 的延时任务。 用户设定某一功率值，当插座检测到负载电器设备的功 智能断电 率值低于设定值时，自动切断电源。 充电保护 自动识别手机和平板电脑电量，充满时自动断电。 1、彩灯的亮灭用来指示插座的通断。 2、可设置插座光晕的亮度或直接关闭。 3、彩灯颜色与功率对应关系 彩灯设置 绿色：0~200W 蓝色：200~500W 紫色：500~2200W/3520W（16A）...
  • Page 49 功能 操作说明 具有功率计量和电费统计功能，可以查看实时功率，每 能耗统计 日月年耗电量、总电费，并且通过七彩指示灯的光晕颜 色变化来指示功率大小。 红外遥控 增强版具有红外遥控功能。 （选配）...
  • Page 50 3、遥控器功能使用： 增强版智能插座有红外遥控功能，具有空调红外码库和按键自学习功 能，能够适应各种遥控器。...
  • Page 51 (1)添加遥控器 在 app 主页上，点击右上角选择“遥控器” ，弹出“添加遥控器”页 面（如图） ，在“设备选择”里选择某个有红外功能的插座，再选择 遥控模板，分别包括电视、机顶盒、空调、万能遥控、小米盒子。其 中电视、机顶盒、万能遥控的每个按键都需要用实际遥控器进行按键 学习；空调遥控需要进行型号匹配，方可使用。 （注意：按键学习时， 请将插座触摸面板取下，学习完成后，再扣上面板。 ）...
  • Page 52 (2)操作遥控器 遥控器支持手势盲操作，防止误操作。支持快进快退，音量控制，用 户体验与实际遥控器没有差异。...

  • Page 53: 六、产品参数

    六、产品参数...
  • Page 54 参数名称 参数值 安培 插孔形式 标准小五孔 大三孔 最大输出功率 2200W 3520W 产品尺寸 91x91x46mm 输入输出电压 AC 100V~240V/50~60Hz 外壳材料 V0 级 750 C 阻燃 PC 接触铜片 磷铜 接线柱 黄铜 通讯方式 Wifi 802.11 b/g/n...
  • Page 55 丨 丨 丨 保 修 卡 丨 丨 丨 客 户 名 称： 丨 丨 产 品 型 号： 丨 购 买 日 期： 年 月 日 丨 丨 产品序列号： 丨 丨 销 售 商： 丨 丨 丨 丨 以上资料由销售商填写，产品购买日期为保用期起算日，涂改、未盖 丨...
  • Page 56 1. 您的销售商将直接为您提供相关购销合同中约定的产品保修期服 务，请务必和销售商仔细确认。 2. 本公司将为本公司的产品提供 12 个月返厂免费维修服务（含维修 人工费及元件更换） ，自销售之日开始计算。 3. 下列情况将无法享受免费服务： ① 任何可证明产品购买、出厂日期的标志无法确认识别的； ② 未按照使用说明书内容，采用错误的方法使用、维护本产 品，导致产品损坏的； ③ 由不可抗力或非产品本身引起的意外事件导致产品损坏的； ④ 未经本公司授权对产品进行修改、改装或其它维修行为而导致 的产品损坏； 4. 产品保修期不会因做过维修服务而延期，但因产品本身原因导致 的同一故障，将享受额外 3 个月的免费维修服务；保修范围之外， 本公司将继续为用户提供优质的有偿服务。...
  • Page 57 鼎创股份（英国）有限公司授权生产商--鼎创科技（大连）有限公司 地址：辽宁省大连市高新园区火炬路 56A 电话：0086-400-048-1877 邮箱：business@deantron.com 网站：www.deantron.com...
