Summary of Contents for beulco Idroscan

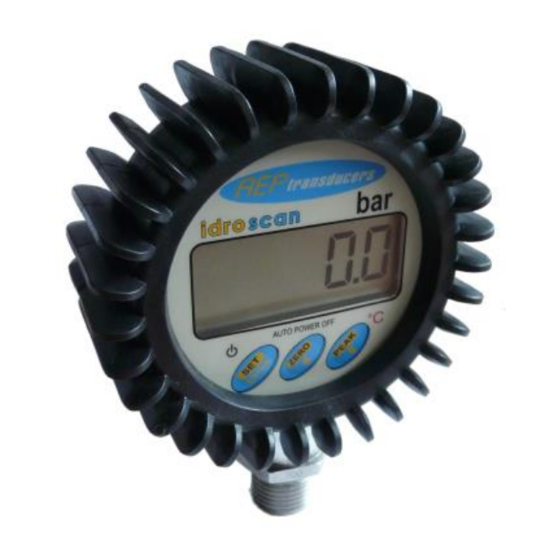

- Page 1 DIGITAL TRYCKMÄTARE MANUAL PRESSURE DIGITAL INDICATOR OPERATING MANUAL MO.IDRO.533.R5 www.beulcoarmatur.se...
- Page 2 MODENA Italy DEKLARERAR ATT FÖLJANDE PRODUKTER DECLARES THAT THE FOLLOWING PRODUCTS Produktnamn: idroscan Products name: idroscan Typ: Digitalmanometer med batteri Types: Battery digital manometer Tillval: denna deklaration gäller för alla tillval i denna manual. Options: this declaration covers all the options specified in the manual.
-
Page 3: Table Of Contents
Manual Operating Manual MO.IDRO.533.R5 INNEHÅLL Pag. GENERAL INDEX Page Säkerhetsinstruktioner Safety warnings and unauthorized uses Leverans, transport, avfall och introduktion Delivery, transport, disposal and introduction Teknisk Data Tecnica data Montering Recommended mechanical mounting Installation Installation Felmeddelande Error messages Beskrivning av knappar Keys description Parametermeny Parameters menu... -
Page 4: Säkerhetsinstruktioner
Manual Operating Manual MO.IDRO.533.R5 SÄKERHET SAFETY warnings Installation och underhåll av produkten ska endast utföras av behörig och The installation and maintenance of the product should be done only by efter att ha läst den här bruksanvisningen. trained and after reading this manual. Det måste också... -
Page 5: Leverans, Transport, Avfall Och Introduktion
DATA LOGGER function which allows you to store DATA LOGGER funktion som gör att du kan lagra upp up to 60,000 measurement points in regular time steps from 1s to 10 hours till 60.000 mätpunkter under ordinarie tidssteg från 1s till 10 timmar per... - Page 6 Manual Operating Manual MO.IDRO.533.R5 För att öka graden av integration av komponenter har en blandad teknik, To increase the level of integration of components has been used a mixed traditionella och SMT använts, som gör indikatorn motståndskraftig mot technology, traditional and SMT, that makes the indicator resistant to vibrationer och mekanisk stress samt att det säkerställer tillförlitligheten av vibration and mechanical stress as well as ensuring the reliability of the kretsen.
-
Page 7: Teknisk Data
Manual Operating Manual MO.IDRO.533.R5 TEKNISK DATA TECHNICAL DATA TRYCK RELATIVT (R) RELATIVE PRESSURE (R) 1-2.5-5-10-20 bar Noll vid atmosfärstryck Zero at atmospheric pressure 50-100-250-350-500 bar 700-1000-1500-2000 bar 0.20 % F.S. MÄTNOGGRANNHET LINEARITY and HYSTERESIS TEMPERATURMÄTARE TEMPERATURE INDICATION a) Upplösning a) Resolution 0.1 °C ... - Page 8 CASE EXECUTION MATERIAL TILLVAL OPTIONALS GUMMIKÅPA RUBBER COVER SERIELL UTGÅNG (SKYDDSKLASS IP40) SERIAL OUTPUT(PROTECTION CLASS IP40) RS232C (Tank SUB D 9 pole MALE on Idroscan) VAKUUM SKALA VACUUM scales -1/+1 -1/+2.5 -1/+5 bar 12 I 24 VDC EXTERN MATNING EXTERNAL FEEDING BESTÄLLNINGSKOD...
-
Page 9: Montering
Manual Operating Manual MO.IDRO.533.R5 REKOMENDERAD MEKANISK MONTERING RECOMMENDED MECHANICAL MOUNTING VARNING WARNING Vid montering VRID EJ mätarens hus ANVÄND During the mounting DO NOT force the case. endast 27mm fast NYCKEL eller skiftnyckel. But tight with the wrench (27mm). Täta med en O-ring för tryck 1000bar Dubbel konisk tätning för tryck 1000bar USIT RING 12.70X18X1.5 för tryck 1000bar... -
Page 10: Installation
Manual Operating Manual MO.IDRO.533.R5 INSTALLATION INSTALLATION Installation ska utföras av auktoriserad personal. Installation shall be done by authorized personnel only. För en snabbare installation följ instruktionerna nedan: For a fast installation follows the instructions listed below: Kontrollera så att mätare är intakt och rätt monterad. Preliminary checks. -
Page 11: Felmeddelande
Manual Operating Manual MO.IDRO.533.R5 PROGRAMMERA PARAMETRAR PARAMETERS PROGRAMMING Instrumentet kan programmeras via parameter MENY: The instrument can be programmed through the parameters MENU: Digitalt Filter Digital Filter. Upplösning Resolution. Power Off tid Power Off Time. ... -
Page 12: Beskrivning Av Knappar
Manual Operating Manual MO.IDRO.533.R5 BESKRIVNING AV KNAPPAR KEYS DESCRIPTION Knapp med tre funktioner: Key with 3 functions: Instrumentet slås på med denna knapp. It performs the instrument switching on. Pushed for about 3 Intryckt i ca 3 sekunder öppnar parameter menyn. seconds it enters into the parameters Menu. -
Page 13: Parametermeny
Manual Operating Manual MO.IDRO.533.R5 PARAMETER MENY PARAMETERS MENU För komma in i meny, tryck tangent SET i cirka 3 sekunder tills den första To enter into the setting menu keep pressed the SET key for approx. 3 seconds, until parametern syns på display (FL digitalt filter). Tryck SET antingen för att gå till the first parameter appears on the display (FL digital filter). -
Page 14: Parameter Och Datalogger Hantering
Manual Operating Manual MO.IDRO.533.R5 DATALOGGER PARAMETER DATA LOGGER PARAMETERS Definierar tid mellan 2 mätpunkter. Define the time between 2 point acquisitions. Format för fält t1 är följande: The format of the field t1 is the following: Example: h.mm.ss h.mm.ss Exempel: 0.00.05 : t1 = 5s 0.00.05... - Page 15 Manual Operating Manual MO.IDRO.533.R5 DATALOGGER översikt DATA LOGGER Management DataLoggern kan lagra upp till 60.000 mätpunkter i steg från 1s till 10 The DataLogger can store up to 60,000 measurement points (30.000 if timmar enligt angiven parameter t1 som definieras i parameter meny also the temperature is stored) in steps ranging from 1s to 10 hours inställning.
- Page 16 Manual Operating Manual MO.IDRO.533.R5 Tryck ned båda knapparna och i några STARTA CYKEL: CYCLE START: Press simultaneously and hold for a few sekunder. seconds the keys Om det redan finns data i minnet kommer detta If are already present data in memory it will att krävas om du vill starta om lagring från be required if you want to restart the storing början eller fortsätta lagra.
- Page 17 Manual Operating Manual MO.IDRO.533.R5 Tryck ned knapparna SET och i några VISA VIEW Press and hold simultaneously for a few DATUM: sekunder. DATA: seconds, keys. Att du kommit in i menyn bekräftas av att The acceptance of the setting will be ikon SP1 och SP2 blinkar.
-
Page 18: Kalibrering Full Skala (Tryck)
Manual Operating Manual MO.IDRO.533.R5 JUSTERING AV FULL SKALA FULL SCALE ADJUSTEMENT VARNING WARNING Denna procedur beskrivs i manualen endast för dokumentation, det ska This procedure is described in the manual by way of documentation only but it utföras av auktoriserad kalibrerings personal och bara vid verkligt behov . shall be performed by authorised calibration centres only and in case of real need. -
Page 19: Skötsel Och Byte Av Batteri
Manual Operating Manual MO.IDRO.533.R5 KALIBRERING AV FULL SKALA NEGATIV (VAKUUM) NEGATIVE FULL SCALE ADJUSTMENT(vacuum option) Öppna den hydrauliska kretsen för att ha nolltryck. Bring the manometer to zero pressure by opening the hydraulic circuit. Håll ned ON och PEAK knapparna i några sekunder. Keep the ON and PEAK keys pressed for some seconds. - Page 20 Manual Operating Manual MO.IDRO.533.R5 VARNING: i fråga om lång lagring eller icke-användning, WARNING: in case of long time storing or non-use, we advise to rekommenderar vi att ta ur batterierna för REMOVE the batteries so that to prevent faults att förhindra fel på grund av deras due to their characteristics degradation.
-
Page 21: Protokoll Kommunikation
Manual Operating Manual MO.IDRO.533.R5 PROTOKOLL SERIELL KOMMUNIKATION RS232C RS232C COMMUNICATION PROTOCOL Protokoll: 8 bit data, 1 bit stopp, Ingen paritet. Protocol: 8 bit data, 1 bit stop, NO parity. Notera: Baud rate ställs in i meny inställning. Note: The Baud Rate is set in the Setting Menu. För att avläsa manometers tryck sänd följande sträng: p000cr To read the manometer pressure send the following string: p000cr Följande svar kan avläsas : SXX.XXX UM Z PY LB cr... -
Page 22: Kontakt Rs232C
Manual Operating Manual MO.IDRO.533.R5 KONTAKT RS232C och RS232C CONNECTIONS and EXTERN MATNING (tillval) EXTERNAL FEEDING CONNECTIONS (on request) Idroscan PC - HOST Skärmade kablar Shielded cable wiring Idroscan: Idroscan: Pin 1 RTS Pin 1 RTS Pin 2 RX Pin 2 ... -
Page 23: Dimension
Manual Operating Manual MO.IDRO.533.R5 BYGGMÅTT (mm) DIMENSIONS (mm) sida 22... - Page 24 Manual Operating Manual MO.IDRO.533.R5 Quick Analyzer LIGHT Program för enkel kontroll av värde i DataLogger. Quick Analyzer LIGHT allows a full and easy control of all DataLogger Med möjligheter: features. It is possible. Visa status för den pågående cykeln View the status of the current cycle ...
