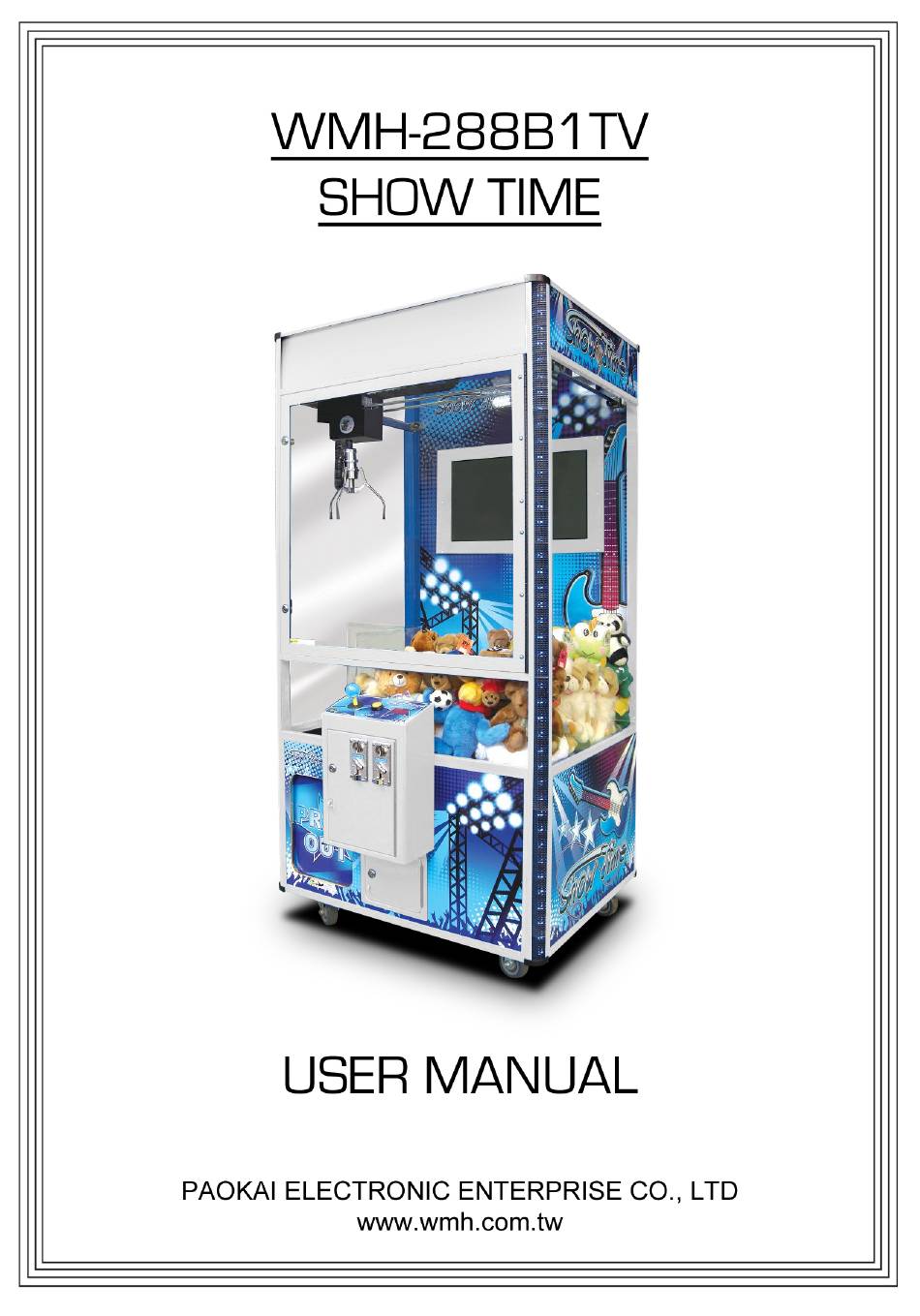

PAOKAI ELECTONIC ENTERPRISE WMH-288B1 TV User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual

Advertisement

loading

Summary of Contents for PAOKAI ELECTONIC ENTERPRISE WMH-288B1 TV

  • Page 2 WMH-288B1TV INSTRUCTION FEATURES： ： ： ： 1. This program is able to adjust itself smartly the claw strength in accordance with the claw dropping area. There are 4 claw strength phases: A（ （ （ （ VR1 setting or full power） ， ）...
  • Page 3 【 【 【 【 OUTER AREA】 】 】 】 claw strength changes sketch： ： ： ： BOTTOM ※ DIP SW2 #PIN3 set to ON(LARGE SIZE claw strength changes sketch) 【 【 【 【 INNER AREA】 】 】 】 claw strength changes sketch: BOTTOM 【...
  • Page 4 【 【 【 【 OUTER AREA】 】 】 】 claw strength changes sketch： ： ： ： BOTTOM 2. In addition to the DIP SW for simple setting, there is a LCM display to make changes to the settings. This system is easy and clear to setup. No more EPROM exchanges because of new programming.
  • Page 5 WMH-288BTV DIP SW PROGRAM： ： ： ： N588-B104 MAIN BOARD： ： ： ： W060204 DISPLAY BOARD： ： ： ： W991907 DIP SW on the LCM DIP SW1 DIP SW2 DIP SW3 LCM DIP SW1 DEMO MUSIC Claw dropping position at EXIT Upon When to deduct credit dropping...
  • Page 6 LCM DIP SW3 RESERVED FIXED 1. Send full power until win with or without inserting more coins: With: when full power is sent and no prize is won, the credit will still be deducted. The player must insert more coins or having more credit to play again with full power. All following game plays will keep sending full power until a prize is won.
  • Page 7 WMH-288BTV LCM ※ LCM main screen ---------- WMH588 ----------- Rom Type : N588 Revision : B1.04 Rev.Date : JUNE 10, 10 DIP SW1 DIP SW2 DIP SW3 Display explanation： ： ： ： stand by LCM Rom Type : program code Revision : program’s revision Rev.
  • Page 8 ※ Instruction to set up on the LCM display ＊ ＊ ＊ ＊ MAIN MENU ＊ ＊ ＊ ＊ SUB MENU Press【 【 【 【 K1】 】 】 】 ： ： ： ： OPERATION RECORD press【 【 【 【 K2】 】 】 】 1.
  • Page 9 ※ LCM setup introduction： ： ： ： Main menu1 Page Sub menu displays Explanation Coin1 total in Coin mech #1 total coins ACCOUNTS inserted Operation Coin2 total in Coin mech #2 total coins records inserted Coin3 total in Coin mech #3 total coins inserted Coin4 total in...
  • Page 10 Main menu2 Page Sub menu displays Explanation === Coins setting === 1. coin： ： ： ： number of coins 1~20。 。 。 。 == COIN VS PLAY == MACHINE 2. play： ： ： ： number of plays 1~20。 。 。 。 coin play TK 3.
  • Page 11 how many（ （ （ （ 3 for now） ） ） ） chances to get 2 free games. 4. super power： ： ： ： within a circle of 100 plays how many (1 for now) chances to get super claw strength. 5.
  • Page 12 cursor will jump to VR2 setting. d. Press【 【 【 【 K2】 】 】 】 to go into DROPPING SKILL setting. e. Dropping skill: the cursor is stopping on “dropping skill”. Press 【 【 【 【 K3】 】 】 】 to increase the value.
  • Page 13 Main menu： ： ： ： 4 Page Sub menu displays… EXPLANATION === Profit percentage setting === SET PERCENTAGE： ： ： ： profit rate： ： ： ： 1~999 % = SET PERCENTAGE = win prize about play： ： ： ： this can not be set 100 % up by the operator.

  • Page 14: Test Display

    WMH-288B1TV PCB test & reset 1. There are 3 ways to enter into TEST mode： ： ： ： A. Set COIN1 and COIN2 to N.C. before power on. LCM will show【 【 【 【 TEST DISPLAY】 】 】 】 . Set the coin mechs back to N.O.

  • Page 15: Troubleshooting

    WMH-288B1TV test & trouble shooting 1. Auto Test mode: Hold “TEST” SW and turn power ON. 2. There are 3 ways to enter into GANTRY TEST mode： ： ： ： A. Set COIN2 to N.C. before powering on. CREDIT display will show【 【 【 【 a0】 】 】 】 . Set COIN2 back to N.O.
  • Page 16 Ticket out meter breakdown COIN3 or ball dispenser meter breakdown COIN4 or capsule dispenser meter breakdown - 15 -...
  • Page 17 WMH-288B1TV wiring diagram JP18 JP17 1 JP9 1 1 JP5 1 JP16 JP19 U31 MAIN JP20 JP23 JP21 JP15 JP12 JP11 - 16 -...
  • Page 18 Super card color Connector color Connector Black GND Black #7 pin GND Green #2 pin D0 Green +24V input Yellow #3 pin D1 Connected Green +24V input Orange to super #4 pin D2 card Grey +48V input #5 pin D3 +48V input Brown #6 pin D4...
  • Page 19 JP15 color Connector JP20 color Connector Brown Joystick – Forward SW Joystick – Backward SW Orange Yellow Joystick – Left SW Yellow Orange Joystick – Right SW Green Green DROP SW Blue Purple Pink TEST SW Grey White Connected to LCM （...
  • Page 20 signal Coin mech4 +12V input inhibit signal +5V input +5V input +5V input Black GND Black GND - 19 -...
  • Page 21 JP19 color Connector JP17 color Connector Bn/Oe Rd/Bk Oe/Bk Yw/Bk Gn/Rd Be/Oe Connected to LCM（ （ （ （ W041158） ） ） ） 1 to 12 Reserved Pe/Yw Gy/Rd We/Bk Pk/Be Black Brown JP16 color Connector Black color Connector Brown Orange Yellow Green Blue...
  • Page 22 color Connector color Connector Rd/Bk +12V output Bn/Oe Forw-backw motor + Oe/Bk COIN1 counter meter Yw/Bk COIN2 counter meter Brown Forw-backw motor - Gn/Rd Prize out meter Ticket out meter (Reserved) Left-right motor + Left-right motor limit switch sensor signal Rd/Bk Left-right motor - F-B motor limit switch...
  • Page 23 GANTRY & ASSEMBLY I 品 品 名 名 料 料 號 號 Code No. 品 品 名 名 料 料 號 號 Description 前後輪 前後輪 前後輪 前後輪 1, 3, 18, 20 Front/Back Wheel S002 天車固定片 天車固定片 天車固定片 天車固定片 2, 19 X-Y Overhead Crane Fixing plate P008 右板...

  • Page 24: Gantry & Assembly

    GANTRY & ASSEMBLY II 品 品 名 Description 名 料 料 號 號 Code No. 品 品 名 名 料 料 號 號 中 中 中 中 外蓋 外蓋 外蓋 外蓋 Middle outer cover plate P013 傳動軸 傳動軸 傳動軸 傳動軸 Propeller Shaft S008 傳動軸...
  • Page 25 FUSE SPECIFICATION FOR AC POWER AT CRANES FUSE AT MAIN POWER FOR CRANE MACHINE FUSE SPECIFICATION： ： ： ： 20mm 10A 250V FOR REFRIGERATION CRANES FUSE SPECIFICATION： ： ： ： 20mm 15A 250V - 24 -...
  • Page 26 FUSE SPECIFICATION FOR AC POWER AT CRANES FUSE AT AC YELLOW STRIP FUSE SPECIFICATION： ： ： ： 20mm 10A 250V - 25 -...
