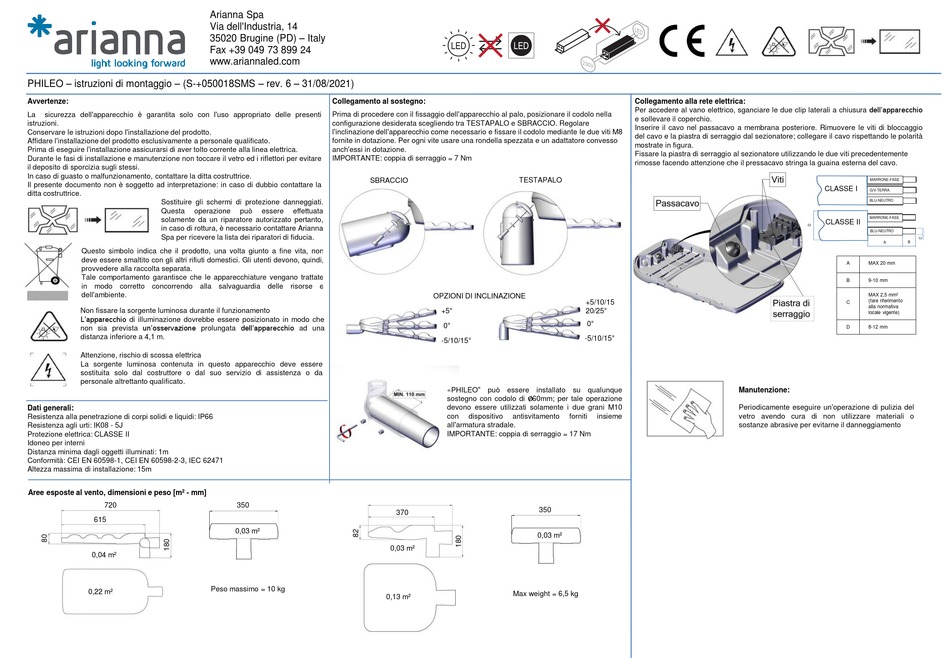

arianna PHILEO Mounting Instructions

PHILEO – istruzioni di montaggio – (S-+050018SMS – rev. 6 – 31/08/2021)
Avvertenze:
La sicurezza dell'apparecchio è garantita solo con l'uso appropriato delle presenti
istruzioni.
Conservare le istruzioni dopo l'installazione del prodotto.
Affidare l'installazione del prodotto esclusivamente a personale qualificato.
Prima di eseguire l'installazione assicurarsi di aver tolto corrente alla linea elettrica.
Durante le fasi di installazione e manutenzione non toccare il vetro ed i riflettori per evitare
il deposito di sporcizia sugli stessi.
In caso di guasto o malfunzionamento, contattare la ditta costruttrice.
Il presente documento non è soggetto ad interpretazione: in caso di dubbio contattare la
ditta costruttrice.
Sostituire gli schermi di protezione danneggiati.
Questa operazione
solamente da un riparatore autorizzato pertanto,
in caso di rottura, è necessario contattare Arianna
Spa per ricevere la lista dei riparatori di fiducia.
Questo simbolo indica che il prodotto, una volta giunto a fine vita, non
deve essere smaltito con gli altri rifiuti domestici. Gli utenti devono, quindi,
provvedere alla raccolta separata.
Tale comportamento garantisce che le apparecchiature vengano trattate
in modo corretto concorrendo alla salvaguardia delle risorse e
dell'ambiente.
Non fissare la sorgente luminosa durante il funzionamento
L'apparecchio di illuminazione dovrebbe essere posizionato in modo che
non sia prevista un'osservazione prolungata dell'apparecchio ad una
distanza inferiore a 4,1 m.
Attenzione, rischio di scossa elettrica
La sorgente luminosa contenuta in questo apparecchio deve essere
sostituita solo dal costruttore o dal suo servizio di assistenza o da
personale altrettanto qualificato.
Dati generali:
Resistenza alla penetrazione di corpi solidi e liquidi: IP66
Resistenza agli urti: IK08 - 5J
Protezione elettrica: CLASSE II
Idoneo per interni
Distanza minima dagli oggetti illuminati: 1m
Conformità: CEI EN 60598-1, CEI EN 60598-2-3, IEC 62471
Altezza massima di installazione: 15m
Aree esposte al vento, dimensioni e peso [m² - mm]
720
615
0,04 m²
0,22 m²
Arianna Spa
Via dell'Industria, 14
35020 Brugine (PD) – Italy
Fax +39 049 73 899 24
www.ariannaled.com
Collegamento al sostegno:
Prima di procedere con il fissaggio dell'apparecchio al palo, posizionare il codolo nella
configurazione desiderata scegliendo tra TESTAPALO e SBRACCIO. Regolare
l'inclinazione dell'apparecchio come necessario e fissare il codolo mediante le due viti M8
fornite in dotazione. Per ogni vite usare una rondella spezzata e un adattatore convesso
anch'essi in dotazione.
IMPORTANTE: coppia di serraggio = 7 Nm
SBRACCIO
può essere effettuata
350
0,03 m²
Peso massimo = 10 kg
0,13 m²
TESTAPALO
OPZIONI DI INCLINAZIONE
+5°
0°
-5/10/15°
«PHILEO" può essere installato su qualunque
sostegno con codolo di ∅60mm; per tale operazione
devono essere utilizzati solamente i due grani M10
con dispositivo antisvitamento forniti
all'armatura stradale.
IMPORTANTE: coppia di serraggio = 17 Nm
350
370
0,03 m²
0,03 m²
Max weight = 6,5 kg
Collegamento alla rete elettrica:
Per accedere al vano elettrico, sganciare le due clip laterali a chiusura dell'apparecchio
e sollevare il coperchio.
Inserire il cavo nel passacavo a membrana posteriore. Rimuovere le viti di bloccaggio
del cavo e la piastra di serraggio dal sezionatore; collegare il cavo rispettando le polarità
mostrate in figura.
Fissare la piastra di serraggio al sezionatore utilizzando le due viti precedentemente
rimosse facendo attenzione che il pressacavo stringa la guaina esterna del cavo.
+5/10/15
20/25°
0°
-5/10/15°
Manutenzione:
Periodicamente eseguire un'operazione di pulizia del
insieme vetro avendo cura di non utilizzare materiali o
sostanze abrasive per evitarne il danneggiamento
MARRONE-FASE
CLASSE I
G/V-TERRA
BLU-NEUTRO
MARRONE-FASE
CLASSE II
BLU-NEUTRO
B
A
A MAX 20 mm
B 9-10 mm
MAX 2,5 mm²
(fare riferimento
C
alla normativa
locale vigente)
D 8-12 mm
