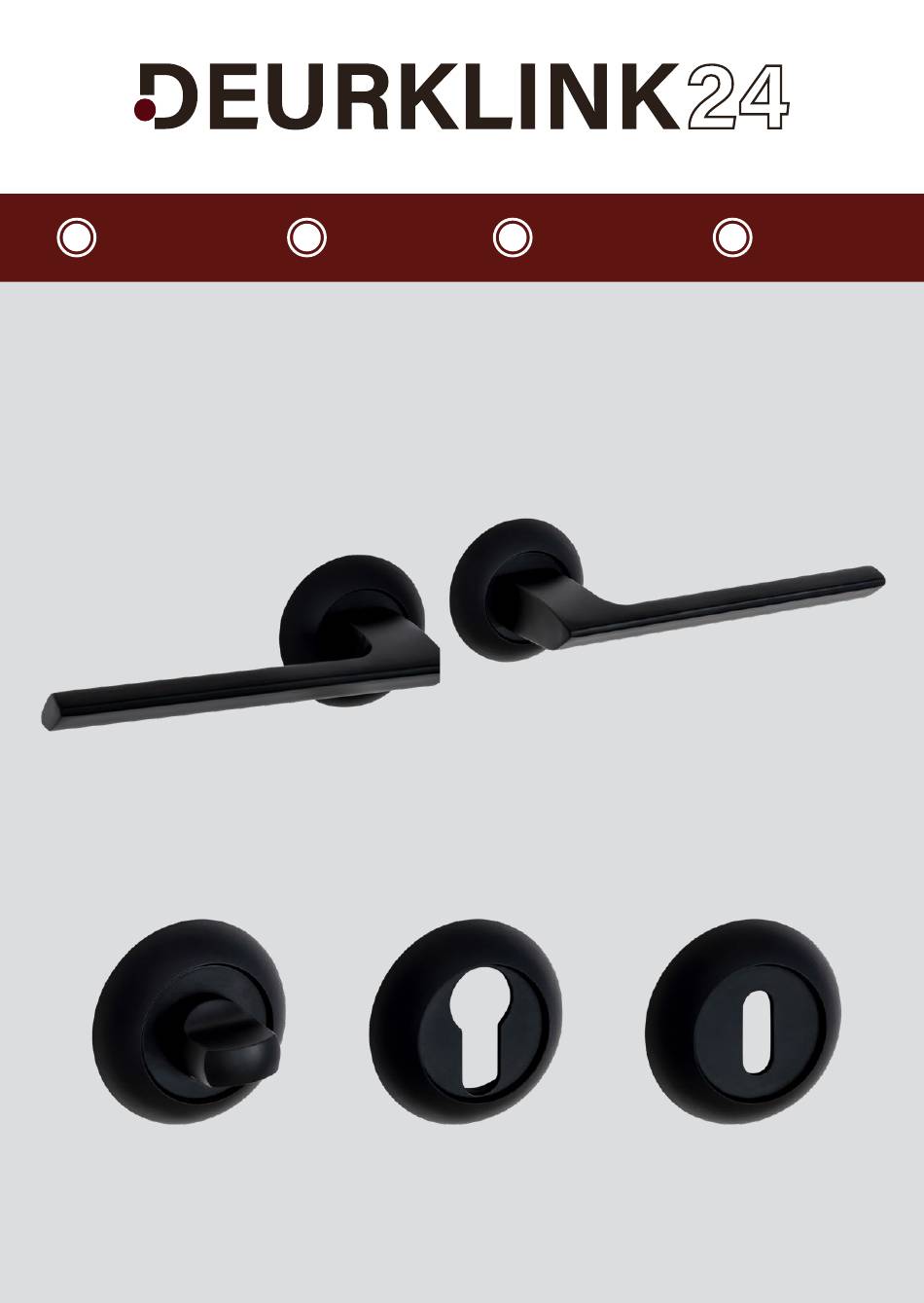

- Page 1 ELIOT ROND TRIANGEL OP ROZET - AUF ROSETTE - ON ROSETTE - SUR ROSETTE...
- Page 2 ELIOT ROND TRIANGEL - OP ROZET ELIOT ROND TRIANGEL - AUF ROSETTE Eliot rond triangel op rozet Eliot rond triangel auf Rosette Eliot rond triangel on rosette Eliot rond triangel sur rosette Eliot rond op rozet wc Eliot rond auf Rosette WC-Verriegelung...
- Page 3 ELIOT ROND TRIANGEL ON ROSETTE ELIOT ROND TRIANGEL SUR ROSETTE Eliot rond op rozet baardsleutel Eliot rond auf Rosette mit Buntbart-Lochung Eliot rond on rosette bit lock Eliot rond sur rosette Eliot rond op rozet profielcilinder Eliot rond auf Rosette mit PZ-Lochung Eliot rond on rosette profile cylinder Eliot rond sur rosette Cylindre profilé...
-
Page 4: Bevor Sie Beginnen
VOOR U BEGINT! BEVOR SIE BEGINNEN! ELIOT ROND... - Page 5 BEFORE YOU START! AVANT DE COMMENCER ! Controleer de inhoud. Überprüfen Sie den Inhalt. Heeft u de juiste deurklink? Haben Sie den richtigen Türgriff? In de verpakking vindt u: Im Paket finden Sie: • 2 deurklinken • 2 Türgriffe • 2 rozetten / afdekplaatjes •...
- Page 6 VOOR U BEGINT! BEVOR SIE BEGINNEN! ELIOT ROND...
- Page 7 BEFORE YOU START! AVANT DE COMMENCER ! Verzamel het benodigde Legen Sie die erforderlichen gereedschap. Werkzeuge bereit. Om de deurklink te monteren heeft u Zur Montage des Türgriffs benötigen het volgende gereedschap nodig: Sie folgende Werkzeuge: • meetlint voor controleren afmetingen •...
-
Page 8: Montage
MONTAGE MONTAGE ELIOT ROND... - Page 9 MOUNTING ASSEMBLAGE Verwijder het afdekplaatje Entfernen Sie die Abdeckung van de klink. des Griffs. Verwijder het afdekplaatje door de Entfernen Sie die Abdeckung, indem klink vast te houden en het rozet tegen Sie den Griff festhalten und die de klok in te los te draaien. Rosette gegen den Uhrzeigersinn abschrauben.
- Page 10 MONTAGE MONTAGE ELIOT ROND...
- Page 11 MOUNTING ASSEMBLAGE Monteer klink met patentbouten. Griff mit Patentschrauben montieren. Plaats de stift in de deur. Zitten er Setzen Sie den Stift in die Tür ein. in de deur ook 2 gaatjes ter hoogte Befinden sich auf der Höhe des Stifts 2 van de stift? Dan gebruikt u de Löcher in der Tür? Verwenden Sie dann patentbouten met hulzen om de klink...
- Page 12 MONTAGE MONTAGE ELIOT ROND...
- Page 13 MOUNTING ASSEMBLAGE Monteer klink met schroefjes. Griff mit Schrauben befestigen. Zitten er geen gaten in de deur Wenn in der Tür keine Löcher om de klink met de meegeleverde vorhanden sind, um den Griff mit patentboutjes te bevestigen, dan den mitgelieferten Patentschrauben heeft u deze patentboutjes niet zu befestigen, benötigen Sie diese nodig.
- Page 14 MONTAGE MONTAGE ELIOT ROND...
- Page 15 MOUNTING ASSEMBLAGE Bevestig het afdekplaatje. Befestigen Sie die Abdeckung. Schuif het afdekplaatje over de klink Schieben Sie die Abdeckung über den richting de deur en draai deze met de Griff in Richtung Tür und ziehen Sie sie klok mee vast op de klink. im Uhrzeigersinn am Griff fest.
- Page 16 MONTAGE MONTAGE ELIOT ROND...
- Page 17 MOUNTING ASSEMBLAGE Zet de deurklink vast op de Türgriff am Drückervierkantstift verbindingsstift. festziehen. Zet de deurklink vast op de Befestigen Sie den Türgriff mit dem verbindingsstift met de meegeleverde mitgelieferten Inbusschlüssel am inbussleutel. Verbindungsstift. Secure the door handle to the Fixez la poignée de porte sur la connection pin.
- Page 18 MONTAGE MONTAGE ELIOT ROND...
- Page 19 MOUNTING ASSEMBLAGE Monteert u een extra wc-slot of Zusätzliche Badverriegelung sleutel rozet? oder eine Schlüsselrosette? Plaats bij het wc-slot eerst de stift Führen Sie im Falle einer WC- door het deurgat en gebruik (indien Verriegelung zuerst den Stift durch nodig) het doorzichtige verloopstukje das Türloch und (falls erforderlich) om de stift passend te maken.
- Page 20 MONTAGE MONTAGE ELIOT ROND...
- Page 21 MOUNTING ASSEMBLAGE Bevestig de rozetten op de deur. Befestigen Sie die Rosetten an der Tür. Plaats de rozetten aan beide kanten van de deur op de stift. Zitten er Setzen Sie die Rosetten auf beiden gaatjes in de deur om de rozetten met Seiten der Tür auf den Stift.
- Page 22 MONTAGE MONTAGE ELIOT ROND...
- Page 23 MOUNTING ASSEMBLAGE Zet het wc-slotje vast op de Befestigen der Badverriegelung verbindingsstift. am Verbindungsstift. Als het wc-rozet op de stift zit, Wenn sich die WC-Rosette auf dem schroeft u eerst het afdekplaatje op Stift befindet, schrauben Sie zuerst die het rozet. Vervolgens draait u met de Abdeckung auf die Rosette.
- Page 24 Stuur dan een of een geheel nieuw product. De mailtje naar info@deurklink24.nl, verzendkosten vallen ook onder deze onderdelen worden dan de garantie. gratis nagestuurd.
- Page 25 Die Versandkosten sind ebenfalls eines Türgriffs oder einer Rosette, von der Garantie abgedeckt. die Sie bei uns gekauft haben? Senden Sie eine E-Mail an info@deurklink24.nl, diese Teile werden kostenlos nachgeliefert. Reduzierstück WC-Riegel Der zum Türgriff mit Badverriegelung mitgelieferte Vierkantstift hat ein Maß von 5x5mm.
- Page 26 Then please send an e-mail to entirely new product. Shipping info@deurklink24.nl and these costs are also covered by the parts will then be sent free of warranty. charge.
- Page 27 Les rosette que vous avez achetée frais d’expédition sont également chez nous ? Alors veuillez envoyer couverts par la garantie. un email à info@deurklink24. nl et ces pièces seront ensuite envoyées gratuitement. Adaptateurs à broche de toilette La broche de toilettes fournie pour la poignée de porte avec verrou...
- Page 28 WIJ WENSEN U VEEL PLEZIER MET UW NIEUWE DEURKLINK! WIR WÜNSCHEN IHNEN VIEL SPASS MIT IHREM NEUEN TÜRGRIFF! WE HOPE YOU ENJOY YOUR NEW DOOR HANDLE! NOUS ESPÉRONS QUE VOUS APPRÉCIEZ VOTRE NOUVELLE POIGNÉE DE PORTE! DEURKLINK24 Herwensedijk 9 6914KE Herwen info@deurklink24.nl www.deurklink24.nl...
