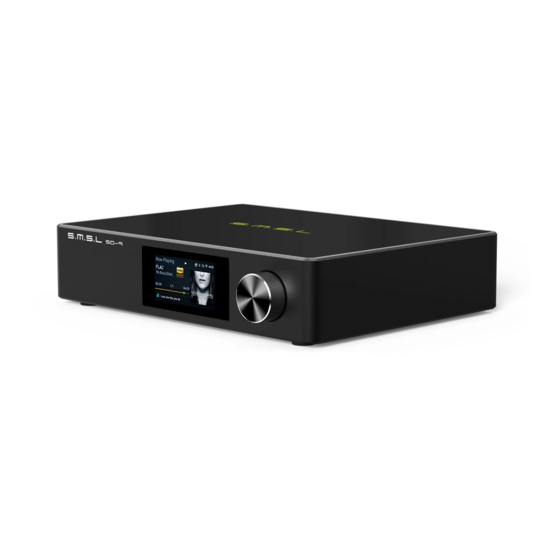

S.M.S.L SD-9 Instruction Manual

Desktop hi-res player
Hide thumbs
Table of Contents

Advertisement

Quick Links

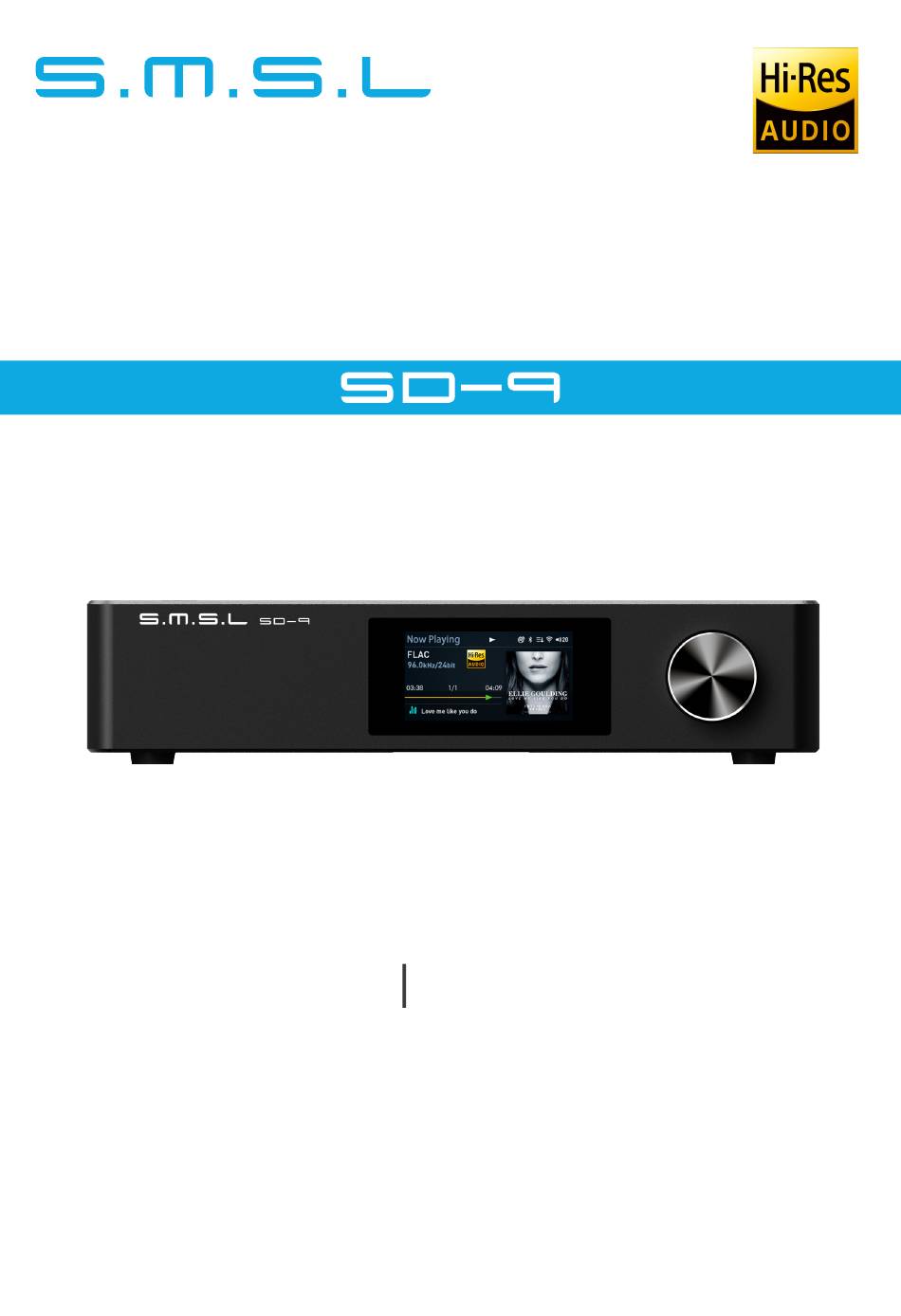

产品说明书 USER MANUAL
本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知
The contents of this manual may be changed with the edition,
and are subject to change without notice.
Ver 1.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SD-9 and is the answer not in the manual?

Questions and answers

Summary of Contents for S.M.S.L SD-9

  • Page 1 产品说明书 USER MANUAL 本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知 The contents of this manual may be changed with the edition, and are subject to change without notice. Ver 1.0...

  • Page 2: Table Of Contents

    目录 安全注意事项/保修条款................01 产品特点....................02 技术参数....................03-04 媒体技术支持表..................05 关于遥控器的使用..................06 部件介绍.....................07 连接示意图....................08-10 操作介绍....................11-13 播放设置....................14 系统设置....................15-17 网络设置....................18-19 正在播放....................20 音乐库......................21 音乐源....................22-27 HiBy Link海贝连接..................28 关于MQA....................29...
  • Page 3 contents Safety Notes/Warranty Terms..............30 Features....................31 Specifications..................32-33 Formats.....................34 Remote control..................35 Parts names and functions..............36 Connecting your equipment...............37-39 Operation introduction..............40-42 Play settings.....................45 System Settings..................44-46 Network Settings................47-48 Now playing....................49 Music library.....................50 Music source..................51-56 HiBy Link....................57 About MQA....................58...

  • Page 4: 安全注意事项/保修条款

    安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售 才可退货）...

  • Page 5: 产品特点

    产品特点 全格式播放， 支持MQA、 DSD、 WAV、 APE、 FLAC、 AIFF、 MP3等； 全数字接口： USB、 光纤、 同轴、 I2S、 AES/EBU、 蓝牙； 支持流媒体播放， 包括DLNA和AirPlay； 支持USB硬盘， 最大4TB容量， 支持NTFS/FAT32文件系统; 支持HiBy Link， 您可以使用手机APP对其进行控制； 支持有线或WIFI网络连接， 支持2.4GHz和5GHz WIFI； 蓝牙支持发射和接收功能； USB DAC接收器， 可连接电脑播放音乐； USB DAC发射器， 可连接USB DAC （ 如SU-9） 播放音乐； USB DAC/I2S 输出最高支持 PCM32bit/384kHz 和 DSD256； 通过HDMI物理接口的I2S LVDS电平输出；...
  • Page 6 技术参数 输入方式： USB(A型) x2, USB(B型), micro SD卡, 蓝牙 输出方式: 光纤, 同轴, AES/EBU, 蓝牙, I2S(HDMI), USB(A型) 音频部分： USB Audio 44.1kHz ~ 384kHz DSD64~DSD256 USB Audio系统兼容性 Windows 7/8/8.1/10/11, Mac OS X, Linux DSD D2P(DSD转PCM) 转换为 PCM 88.2kHz DSD over PCM(DoP) DoP64, DoP128 SPDIF DoP DoP64 USB部分：...

  • Page 7: 技术参数

    技术参数 蓝牙部分： 蓝牙版本 HiBy Link 支持 规格 输出支持 SBC /AACAPTX/LDAC /UAT 输入支持 SBC /AAC /LDAC /UAT 输入优先选择顺序 UAT LDAC AAC SBC 输出优先选择顺序 UAT LDAC APTX AAC SBC 网络部分： WIFI 2.4GHz/5GHz(共用天线) 网口规格 100Mb/s 其他 语言 中文, 英文 软件升级 Micro SD 功率消耗 待机功率...

  • Page 8: 媒体技术支持表

    媒体技术支持表 采样率(Hz) 格式 是否支持 条件 位数 备注 最低 最高 FAST 384k 16-24bit 支持 支持 支持 支持 Normal 384k 16-24bit 支持 High 384k 16-24bit 176/192K 支持 Extra high 16-24bit 不支持 不支持 Insane 支持 16-32bit 384k 支持 编码不支持 支持 16-24bit 支持 16-24bit WMALOSSlESS 支持...

  • Page 9: 关于遥控器的使用

    关于遥控器的使用 开关机 静音 上翻 播放/暂停/确认,长按打开操作菜单 下一曲 上一曲 下翻 功能键,长按返回到正在播放 返回/退出， 长按返回到主菜单 无功能 注 意 切换至控制SD-9 1. 遥控器请使用2节7号(AAA)电池 2. 第一次操作SD-9时， 先按B键 在当前歌曲播放时间超过10秒， 按遥控器“向左”键， 播放从新开始播放 当前歌曲， 未超过10秒， 播放上一曲。 大约8米(26英尺) 大约8米...

  • Page 10: 部件介绍

    部件介绍 红外接收窗 显示屏 旋钮 光纤输出 2.4G/5G双频天线 micro SD卡槽 S输出接口 同轴输出 AES输出 USB(B型)输入 OTG_1 OTG_2 网线接口 电源AC输入 （100-240VAC）...

  • Page 11: 连接示意图

    连接示意图 网络储存器 路由器 I2S接口引脚定义 DATA/DSDR- DATA/DSDR＋ DATA/DSDR＋ DATA/DSDR- BCLK/ DSDCLK- BCLK/ DSDCLK+ BCLK/ DSDCLK- BCLK/ DSDCLK+ LRCK/ DSDL- LRCK/ DSDL+ LRCK/ DSDL- LRCK/ DSDL+ MCLK+ MCLK+ MCLK- MCLK- DSDOE(1:DSD O:PCM) DSDOE(1:DSD O:PCM) FS CHANGE FS CHANGE I2S 普通 I2S 反相...
  • Page 12 连接示意图 OTG 1 OTG 2 两个USB A接口使用说明： 1. 用作USB硬盘输入时， 上接口为OTG_1， 下接口为OTG_2。 注意:两个 USB 输出电流总和不超过2A。 2. 其中1个用作USB输出， 连接USB DAC时， 显示 “音频设备连接” ， 同时从这个USB接口输出数字信号， SD-9的其它输出无声。 拔出时， 显示 “音频设备断开” ， 恢复原来输出。 注意： 可能由于USB匹配问题， USB DAC不能连接成功 音频设备连接 音频设备断开...
  • Page 13 连接示意图 带有接地 线的插座 注意： 请使用带接地线良好的电源插座， 以确保安全及避免噪声。...

  • Page 14: 操作介绍

    操作介绍 蓝牙 网络 当前数字 当前操作菜单 输入源 状态 连接状态 输出端口 HiBy Link 播放状态 播放模式 EQ MSEB 采样率 文件格式 位深 当前播放时间 歌名 歌曲总时间 唱片封面 当前播放序号/歌曲总数 正在播放 音乐库 音乐源 播放设置 系统设置 网络设置...
  • Page 15 操作介绍 当初次使用时,请注意: 1. 遥控器在初次使用前先按"B"键, 因为SMSL采用的是统一遥控的理念,可以用一个 遥控器控制一整套SMSL的设备! 它们是: A : 功率放大器 B : 播放器/耳机放大器 C : 解码器 2. SD-9的电源状态是具备记忆功能的。 不使用按键关机, 直接拔掉电源线, 下次插电会直接开机; 长按旋钮/遥控关机后, 下次插电不会直接开机。 旋钮功能介绍 播放状态下： 播放/暂停 单击 其它状态下： 确认/进入 双击 返回/退出 长按 开、 关机 右旋 下一个 左旋 上一个...
  • Page 16 操作介绍 1.1 断点记忆播放 1.2 无缝播放 1.播放设置 1.3 播放模式 1.4 文件夹跳曲 2.1 更新音乐库模式 2.2 更新音乐库 2.3 I2S/SPDI F设定 2.4 I2S接口模式 2.5 固定采样率输出 2.6 DSD输出模式 2.7 USB(B型)模式 2.系统设置 2.8 EQ 模式 2.9 MSEB 音效 2.10 背光亮度 2.11 语言选择 2.12 关于产品 2.13 恢复出厂设置 2.14 系统升级...

  • Page 17: 播放设置

    播放设置 首次使用， 请先进行播放设置， 以符合个人的使用习惯。 转动旋钮至 “播放设置” ， 单击进入， 分别设置 “断点记忆播放” 、 “ 无缝播放” 、 “ 播放模 式” 、 “ 文件夹跳曲” 等。 设置完成后双击退回首页。 1.1 断点记忆播放： “关闭” 下一次开机不会播放上一次关机前的曲目。 “曲目” 下一次开机自动显示上一次关机前的曲目。 “位置” 下一次开机自动跳到上一次关机前曲目播放位置。 1.2 无缝播放： 同采样率的歌曲切换没有停顿。 1.3 播放模式： 1、 列表播放 2、 单曲循环 3、 随机播放 4、 列表循环。 1.4 文件夹跳曲：...

  • Page 18: 系统设置

    系统设置 首次使用， 请先进行系统设置， 以符合个人的使用习惯。 2.1 更新音乐库模式： 单击选择手动、 自动。 （ 注： 此功能仅对 micro SD卡有效。 ） 2.2 更新音乐库： 扫描连接上的SD卡, OTG USB设备中的音 乐到播放列表。 2.3 I2S/SPDIF： 选择输出是I2S或者SPDIF(光纤、 同轴、 AES/EBU) 2.4 I2S 反相： I2S模式选择, 打开为反相模式。 2.5 固定采样率输出： 使输出的数字音频固定在所设定的频率, 这个设定可以帮助一些较旧的DAC正常接 收高规格音频。 2.6 DSD输出模式 D2P(DSD to PCM)： 将DSD信号转换成PCM输出, 当连接的DAC不支持DSD时使用, 系...
  • Page 19 系统设置 2.7 USB B口模式： 此设置只针对B型USB输入。 DAC模式时,为USB DAC; USB模式时,用于连接电脑传输音乐。 2.8 EQ模式： 打开或者关闭。 EQ只能在采样率为44.1kHz, 48kHz时有效。 共8种预设EQ和1种自定义EQ; 自定义， 共10段EQ （31Hz、 62Hz、 125Hz、 250Hz、 500Hz、 1kHz、 2kHz、 4kHz、 8kHz、 16kHz), 调节范围是+/-12dB。 2.9 MSEB(Magic Sound 8-ball) ： MSEB创新性的利用DSP对音频的成分进行量化, 然后从听感角度出发去调整音频效 果! MSEB 生效范围是96kHz及其以下采样率的音频文件。 音效设置项总共包含10项,分别为: 总温度、 低音下潜度、 低音弹性、 厚度、 人声、 女毒、 齿音低频、 齿音高频、 乐器瞬态、...
  • Page 20 系统设置 2.10 背光亮度： 亮度调节分5级。 2.11 语言选择： 简体中文、 繁軆中文、 English。 2.12 关于产品： 型号、 外置内存、 可用容量、 蓝牙地址、 固件版本 2.13 恢复出厂设定： 重置机器所有选项设定， 恢复到出厂设定。 2.14 系统升级： 把升级固件下载到micro SD卡内， 插入机器点击系统升级。...

  • Page 21: 网络设置

    网络设置 单击进入设置界面。 3.1 Bluetooth 3.1.1 蓝牙打开或关闭; 3.1.2 蓝牙设备名字： SD-9(xxxx), 这个 "xxxx" 用于识别单独每个不同的单元, 当 你里有多个SD-9时, 可以方便地识别它们。 SD-9的蓝牙接收是一直打开的, 可以使用 手机搜索并连接这个设备, 用手机控制或 者传输音频到SD-9。 3.1.3 HiBy Link： 海贝连接打开或关闭, 此时SD-9的蓝牙输入功能切换为控制, 而 不是音频。 SD-9可以连接海贝(Hiby)APP， 装有海 贝APP的手机来操作SD-9的播放列表。 如果要使用蓝牙来输入音频， 务必关 掉SD-9的HiBy Link功能。 3.1.4 高音质： 这里可以选择蓝牙音频传输的格式, SD-9的蓝牙: 输入支持:UAT /LDAC /AAC /SBC格式...
  • Page 22 网络设置 3.1.5 蓝牙搜索： 这里用作蓝牙输出, 搜索与手机的蓝牙搜索类似, 用于连接其它蓝牙设备, 把SD-9播放 的音频通过蓝牙输出到蓝牙耳机或者蓝牙音箱。 请确保你的蓝牙耳机或者音箱处于配对状态, 然后点击确定进入搜索, 搜索完成后 可以在菜单下面找到你的蓝牙耳机或者音箱, 再点击你要连接的设备就可以配对并连 接了。 蓝牙连接好后, 音频不但可以从蓝牙输出, 原先的输出接口依然有声音输出。 3.2 WiFi 3.2.1 WIFI打开或关闭; 3.2.2 WIFI搜索： 点击进行搜索, 搜 索完成后附近的WIFI都会出现在下 面的菜单中, 选择要连接的名字, 并 且使用遥控器输入密码。 注意： WIFI的名字请不要使用本 机键盘不支持的字母或符号, 以免 无法正常连接。 注意： 本机支持2.4GHz和5GHz 的WIFI, 如果要同时使用蓝牙, 请尽...

  • Page 23: 正在播放

    正在播放 当SD-9没有正在进行播放音乐时， 单击进入会自动切换至音乐库。 当SD-9在播放音乐页面时， 长按遥控器中间键， 可以执行4个操作： 1. 添加到 “我的最爱” ， 2. 添加到歌单， 3. “删除” 此歌曲， 4. 播放模式(随机, 重复全部, 单曲重复, 列表播放)

  • Page 24: 音乐库

    音乐库 5.1 音乐库介绍 音乐库实际上是分类的歌单列表, 当插入新的储存设备时, 可以在设置里面点" 更新音乐库",系统此时会把储存设备里面的所有音乐更新到这里的播放列表。 请注意: SD-9歌曲扫描最大数量是30,000, 超出的部分会忽略掉。 最近播放 全部歌曲 我的最爱 专辑分类 风格分类 表演者分类 歌单 5.2 音乐库操作 进入歌单, 定位到歌曲, 长按遥控器中间键会打开操作菜单: 1. 添加到我的最爱; 2. 添加到播放列表.

  • Page 25: 音乐源

    音乐源 SD-9共有8种输入源: SD卡 局域网 OTG_1 OTG_2 USB_DAC DLNA AirPlay 蓝牙 6.1 SD卡 播放SD卡或者USB储存器内的音乐, 这里的USB指的是2个USB(A型)接口,在 输入源菜单显示为OTG_1, OTG_2 它们 都可以连接U盘或者移动硬盘, 最大支持 4TB容量。 有2种方法: 1. 选择"音乐源", 选择SD/OTG, 直接浏览文件夹并且选择音频文件进行播放, 并且播放完成一 个文件夹后, 它会自动播放下一个文件夹里面的音频文件。 2. 选择"系统设置"->"更新音乐库" 更新音乐库后, 在"音乐库"里面选择"全部歌曲"便可以正常播放。...
  • Page 26 音乐源 6.2 SAMBA(NAS)局域网播放： 在 “音乐源” 菜单下,单击进入"局域网",选 择相应文件夹,读取歌曲进行播放。 这个 功能可以读取当前网络环境下的所有共 享音乐包括NAS或者PC。 注意: 如果SD-9提示要输入用户名密码, 则说明这个共享的文件没有正确设置。 下面就windows 10的共享文件举例说明:...
  • Page 27 音乐源...
  • Page 28 音乐源 6.3 USB DAC： SD-9支持USB DAC功能, 使用USB(B型)接口输入。 使用前请确认此功能打开: 系统设置->USB模式, 选择DAC。 注意: 如果这里选择为USB, 则此时USB接口是用作与电脑连接传输音乐文件到SD卡或者U盘。 如果使用Windows的电脑连接, 请安装windows驱动。 下载地址是:https://www.smsl-audio.com/portal/product/downlist/id/11.html 6.4 DLNA： SD-9支持DLNA协议播放, 兼容大部分DLNA协议设备...
  • Page 29 音乐源 下面以QQ音乐的QPLAY为例, 示范如何播放: 1. 手机安装QQ音乐, 并下载音乐播放; 2. 检查QPLAY功能和SD-9的DLNA是否有打开; 3. 确保手机和SD-9在同一个网络下; 4. 在弹出菜单选择QPLAY, 并且在弹出菜单中选择SD-9.
  • Page 30 音乐源 6.5 苹果AirPlay功能： 6.5 苹果AirPlay SD-9支持苹果的AirPlay功能, 下面以 iPhone为例示范如何播放: 1. 检查SD-9的AirPlay功能是否有打开, "网络设置->AirPlay"; 2. 确保手机和SD-9在同一个网络下; 3. 在iPhone的"控制中心", 点开 标志, 在弹出菜单中选择SD-9就可以了, 如左 图。 6.6 蓝牙输入 SD-9的蓝牙有输入和输出功能, 前面介绍了输出功能, 这里介绍的是输入功能： 使用手机连接SD-9 1. 蓝牙功能必须打开; 2. 如果要用蓝牙输入音频, 则HiBy Link必须关闭; 3. 在手机上搜索SD-9并连接, 连接成功就可以播放音乐了。...

  • Page 31: Hiby Link海贝连接

    HiBy LINK海贝连接 SD-9支持HiBy LINK, 也就是"海贝音乐"播放器里面的控制功能, 用手机通过蓝牙 连接SD-9, 可以实现在手机里面控制SD-9播放, 非常好用! 连接步骤: 1. 请确保SD-9的HiBy Link功能有打开, "网络设置"->"HiBy Link", 打开。 2. 手机下载"海贝音乐", iPhone的用户请到AppStore下载, 安卓用户请扫下面的二 维码或者到HiBy官网下载。 3. 打开"海贝音乐", 选择 图标, 在下面可以找到SD-9, 点击并连接, 连接好后, 就 可以用"海贝音乐" 来浏览SD-9里面的SD卡, USB的音乐并播放了.

  • Page 32: 关于Mqa

    关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术， 是一种兼 有极高的采样率和足够小的文件体积的高解析音频编码技术。 SD-9采用MQA技 术， 可以接收并解码MQA音频， 提供母带级别的声音。 有关更多信息， 请访问https://www.mqa.co.uk/how-it-works MQA文件播放 SD-9只有USB接口支持MQA解码， 其它接口不支持! SD-9的MQA播放不要求使用特殊的播放软件， 例如foobar2000， Audirvanaplus只要 支 持ASIO或者WASAPI的音频输出就可以了， 并且在播放MQA音频时， 最好将电脑的音量 调到最大， 以使得电脑的音频输出是最佳状态。 MQA商标旁边的指示灯为绿色或蓝色亮起， 表示设备正在解码并播放MQA音频或文件， 并且确保输出音质与源素材一致。 它呈蓝色亮起， 表示它正在播放MQA Studio文件， 该 文件已经由艺术家/制作人或者版权所有者获得授权。 在播放MQA文件时， 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016...

  • Page 33: Safety Notes/Warranty Terms

    Dismantling, refitting, repairing by user in private. Causing damage by using some fittings instead of the designative or accredited ones. Cannot provide credible proof of purchase. 4.Sending it back to our company for repairing. 5.Contact your S.M.S.L Audio reseller for a return or replacement.

  • Page 34: Features

    Features All format playback, support MQA, DSD, WAV, APE, FLAC, AIFF, MP3, etc.; All digital interface: USB, optical, coaxial, I2S, AES/EBU, Bluetooth; Support streaming media playback, including DLNA and AirPlay; Support USB HDD, up to 4TB capacity, and support NTFS/FAT32 file system;...

  • Page 35: Specifications

    Specifications INPUTS: USB(type A) x2, USB(type B), micro SD, Bluetooth OUTPUTS: Optical, Coaxial, AES/EBU, Bluetooth, I2S(HDMI), USB(type A) AUDIO SECTION USB Audio 44.1kHz ~ 384kHz DSD64~DSD256 USB System windows 7/8/8.1/10/11, Mac OS X, Linux DSD to PCM(D2P) Convert to PCM 88.2kHz DSD over PCM(DoP) DoP64, DoP128 SPDIF DoP...
  • Page 36 Specifications BLUETOOTH SECTION Bluetooth version HiBy Link Supported Format Output support SBC /AAC /APTX/LDAC /UAT Input support SBC /AAC/LDAC /UAT Input preference order UAT LDAC AAC SBC Output preference order UAT LDAC APTX AAC SBC NETWORK SECTION WIFI 2.4GHz/5GHz(shared antenna) Ethernet 100Mb/s GENERAL...

  • Page 37: Formats

    Formats Sampling rate(Hz) Bit width Remarks Format Support Level support Fast 384K 16-24bit support support support Normal 384K 16-24bit High 384K 16-24bit support 176/192K 16-24bit support Extra high not support Insane not support 384K 16-32bit support support not support 16-24bit support 16-24bit support...

  • Page 38: Remote Control

    Note 1. This remote controller use 2 x R03/AAA batteries. 2. Press “ B ” first , when using SD-9 for the first time! When the playing time of the current song exceeds 10 seconds, press the "left" button on the remote control to start playing the current song from the beginning.

  • Page 39: Parts Names And Functions

    Parts names and functions Remote window Coaxial output Display screen AES output Knob USB (B type) input Optical output OTG_ONE 2.4G/5G dual frequency antenna OTG_TWO Micro SD card slot LAN interface S output interface Power AC input (100-240V)

  • Page 40: Connecting Your Equipment

    Connecting your equipment Router I2S Pins Functions DATA/DSDR- DATA/DSDR＋ DATA/DSDR＋ DATA/DSDR- BCLK/ DSDCLK- BCLK/ DSDCLK+ BCLK/ DSDCLK- BCLK/ DSDCLK+ LRCK/ DSDL- LRCK/ DSDL+ LRCK/ DSDL- LRCK/ DSDL+ MCLK+ MCLK+ MCLK- MCLK- DSDOE(1:DSD O:PCM) DSDOE(1:DSD O:PCM) FS CHANGE FS CHANGE I2S NORMAL I2S INVERTED...
  • Page 41 2.One of them is used as a USB output. When the USB DAC is connected, the “Audio Device Connection” is displayed, and at the same time, the digital signal is output from this USB interface, and the other output of the SD-9 are silent. When unplugged, “Audio Device Disconnect” is displayed, and the original output is restored.
  • Page 42 Connecting your equipment wall outlet with grounding Note: Please use a power outlet with a good grounding wire to ensure safety and avoid noise.

  • Page 43: Operation Introduction

    Operation introduction Current status Input mode WIFI Output mode HiBy Link Playback Playback EQ MSEB /pause mode Sampling rate bit width File format Album cover Current time Song name Total time Current song / totals songs My Music music Play System Playing sources...
  • Page 44 A: power amplifier B: player / Headphone Amplifier C: DAC 2. The power state of SD-9 has memory Without use the button to shut down, directly unplug the power ord, the next plug will directly boot; Hold the knob/remote control power off, the next plug-in will not directly start.
  • Page 45 Operation introduction 1.1 Resume Mode 1.2 Gapless Playback 1.Playback Settings 1.3 Play Mode 1.4 Folder Skip 2.1 Update Music Mode 2.2 Update Music 2.3 I2S/SPDIF 2.4 I2S Inverting 2.5 Fix Sample Rate 2.6 DSD Output Mode 2.7 USB(B type) Mode 2.System Settings 2.8 EQ 2.9 MSEB...

  • Page 46: Play Settings

    Play settings When using it for the first time, please set up the playback first to suit your personal usage habits. Turn the knob to "Play Settings", click to enter, and set "Breakpoint Memory Play", "Seamless Play", "Play Mode", "Folder Skip" and so on. After setting, double-click to return to the home page.

  • Page 47: System Settings

    System Settings For the first use, please set up the system first to suit your personal usage habits. 2.1 Update music library mode: Click to select manual or automatic. (Note: This function is only valid for micro SD card.) 2.2 Update music library: Scan the music of SD card, OTG USB device connected to the player list.
  • Page 48 System Settings 2.7 USB B port mode: This setting is only for type B USB input. DAC mode, it is USB DAC; USB mode, used to connect the computer to transfer music. 2.8 EQ MODE: Open or close. EQ is only valid when the sampling rate is 44.1kHz and 48kHz. There are 8 preset EQ and 1 custom EQ;...
  • Page 49 System Settings 2.10 Backlight brightness: There are 5 levels of brightness. Language: 2.11 Simplified Chinese, Traditional Chinese, English. 2.12 About Device: Model, TF card capacity, Remaining capacity, Bluetooth MAC, Firmware version Restore Factory Settings: 2.13 Reset all options of the niut and restore to factory settings. 2.14 System Update: Download the upgrade firmware to the TF card, insert it into the unit and click system update.

  • Page 50: Network Settings

    Hiby app can operate SD-9's play list. If you want to use Bluetooth to input audio, be sure to turn off the Hiby link function of SD-9. 3.1.4 Quality: Here you can choose the Bluetooth communication format, SD-9 supports:...
  • Page 51 It is used for Bluetooth output. The Scanning is similar to the Bluetooth Scanning of mobile phones. It is used to connect other Bluetooth devices and output the audio played by SD-9 to Bluetooth headset or Bluetooth speaker through Bluetooth.

  • Page 52: Now Playing

    When SD-9 is not playing music, click play and the system will automatically switch to music library. when SD-9 is playing the music page, long press the middle key of the remote control to perform four operations: 1. Add to my favorite, 2.

  • Page 53: Music Library

    "update music" in the settings. At this time, the system will update all the music in the storage device to the play list here. Please note: the maximum number of SD-9 songs scanned is 30,000 and the excess will be ignored.

  • Page 54: Music Source

    Music source Eight input sources SD card OTG_ one OTG_ two USB_ DAC DLNA AirPlay Bluetooth 6.1 SD card Play the music in SD card or USB memory. USB(type A) interfaces which is displayed as OTG_ 1, OTG_2 in the "music sources", They can be connected to U disk or mobile hard disk, and the maximum capacity is 4TB.
  • Page 55 NAS or PC. Note: If SD-9 prompts you to enter the user name and password, the shared file is not set correctly. Here is an example of windows 10 shared file:...
  • Page 56 Music source...
  • Page 57 Music source 6.3 USB DAC： SD-9 supports USB DAC function and uses USB (type b) interface to input. Please confirm that this function is ON before use: System Settings > USB mode, select DAC Note: if USB is selected here, then USB interface is used to connect with computer and transfer music files to SD...
  • Page 58 1. Install mconnect on mobile phone and download music and set to playing; 2. Check DLNA of SD-9 are turned on; 3. Make sure the mobile phone and SD-9 are in the same network; 4. Select "Play to" and then select SD-9 in the menu.
  • Page 59 1. The Bluetooth function must be turned on; 2. If you want to use Bluetooth to input audio, HiBy Link must be closed; 3. Search for SD-9 on your mobile phone and connect it, you can play music after the connection is successful.

  • Page 60: Hiby Link

    HiBy Link SD-9 supports Hiby link, which is the control function in the "HiBy music" player. You can connect SD-9 with your mobile phone through Bluetooth to control SD-9's playlist. It's very easy to use! Connect Steps: 1. Please make sure that the Hiby link function of SD-9 is turned on, and "network settings"...

  • Page 61: About Mqa

    Visit How it works https://www.mqa.co.uk/how-it-works for more information. MQA files playback Only the USB interface of SD-9 supports MQA decoding, other interfaces do not! SD-9 MQA playback does not require the use of special playback software, such as foobar2000, Audirvanaplus only needs to support ASIO or WASAPI audio output, and when playing MQA audio, it is best to adjust the computer's volume to the maximum to make the computer The audio output is the best.
