Master Digit PCUWS10 Manual

Power charge unit web server
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PCUWS10
Power Charge Unit Web Server
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the PCUWS10 and is the answer not in the manual?

Questions and answers

Summary of Contents for Master Digit PCUWS10

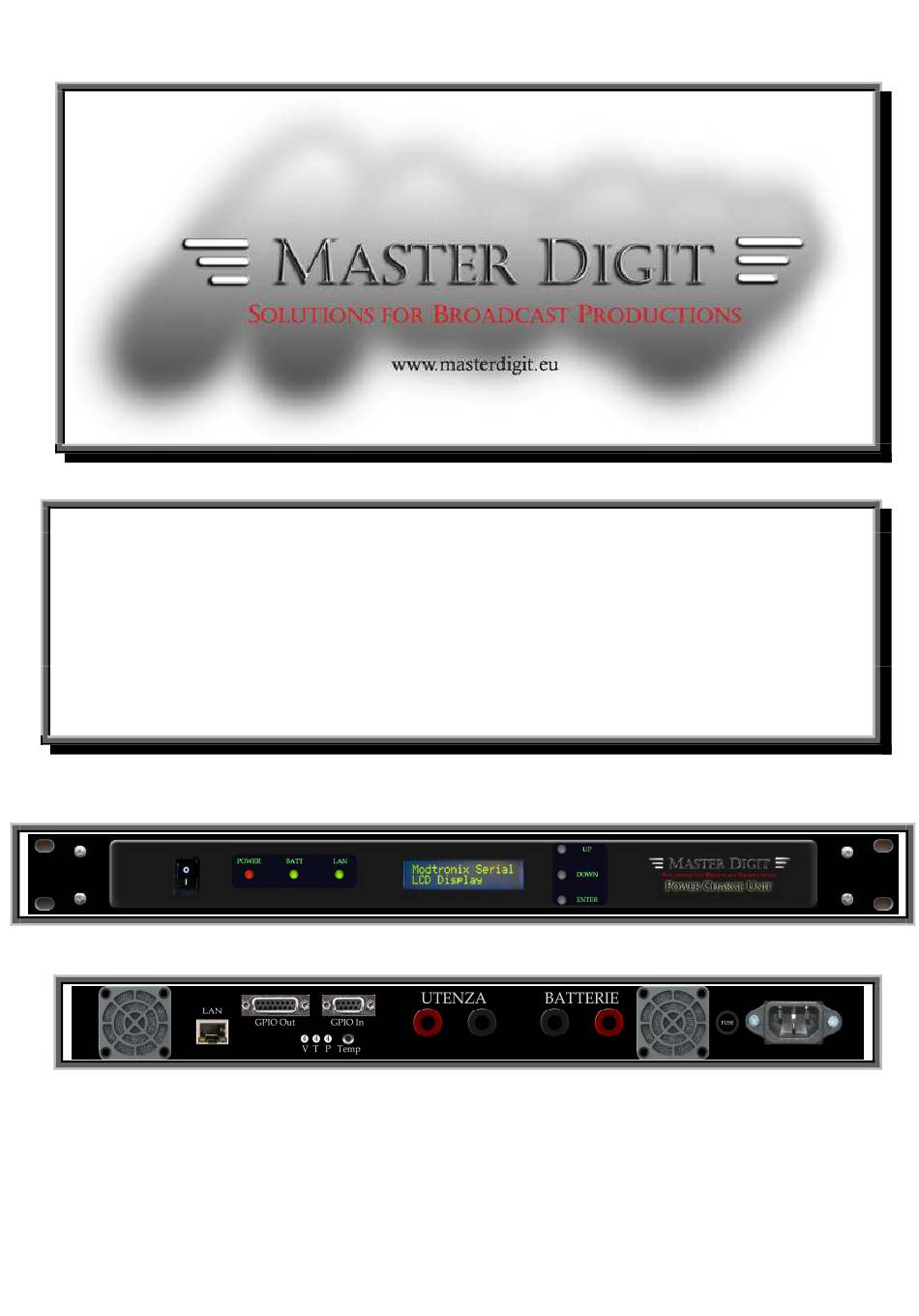

  • Page 1 PCUWS10 Power Charge Unit Web Server...
  • Page 2 Fully automatic - once you set the threshold voltage and maximum charging current , the PCUWS10 will take care of backup batteries automatically and independently for long periods of time , with the possibility of control and vision on the internet.

  • Page 3: Technical Data

    TECHNICAL DATA POWER SUPPLY 220/240 Vac (Fuse 2A) CHARGING VOLTAGE 31,8 V CHARGE CURRENT 10,00 A Max adjustable in 50mA steps CORR. MAINTENANCE 1/10 A corr. charge TYPE OF OFFICE / OPERATIONS Fully automatic with desulfation and measurement parameters continuously. BATTERY TYPE lead acid batteries or gel BATT AMPS...
  • Page 4 PCUWS10. PCUWS10 is the first charger with different If the level water is low, add • Do not cover the air vents of adjustable parameters distilled water.
  • Page 5 1. Attach the cables to the appropriate section the user PCUWS10 observing polarity. 2 . Connect the cables to the appropriate section PCUWS10 batteries observing polarity. BATT ( 3 ) and the display ( 5 ) of the PCUWS10 indicating that the battery is properly connected .

  • Page 6: Web Server

    MANUAL PCUWS10 Web Server For the first connection to connect a PC connected to the same LAN as the PCUWS10 setting the network card in the following way: IP Address: 192.168.1.250 (a free IP from 1 to 253) Subnet Mask: 255.255.255.0 Default Gateway: -.

  • Page 7: Limited Warranty

    4 outputs with NO / NC relay bistable available on the Cannon connector D-Sub 15 - pin female connector on the back of PCUWS10 ( configuration pinout picture below left) . The keys to activate the outputs are the first 4 starting from the left marked with the inscription OUT and numbered from 1 to 4 .
  • Page 8 2 . Set the main switch (1 ) to OFF . 3 . Disconnect the positive terminal of the battery to bring the PCUWS10 mode off. 4 . Connect the positive terminal of the battery while holding down the UP and ENTER (6) and release them immediately after the appearance of the display (5) the words "...
  • Page 9 Completamente automatico – una volta impostate le soglie di tensione e la corrente di carica massima, il PCUWS10 si prenderà cura delle batterie tampone in modo automatico e indipendente anche per lunghissimi periodi, con possibilità di controllo e visione su internet.
  • Page 10 Dati tecnici TENSIONE ALIMENTAZIONE 220/240 Vca (Fuse 2 A) TENSIONE DI CARICA 31,8 V CORRENTE DI CARICA 10,0 A regolabile a step 50mA CORR. DI MANTENIMENTO 1/10 A corr. di carica TIPO DI CARICA/GESTIONE Completamente automatica con desolfatazione e misurazione continua dei parametri.
  • Page 11 è dotato della tecnologia di ricarica delle • Evitare di coprire le prese batterie più avanzata. dell’acqua deve essere PCUWS10 è il primo caricabatterie con d’aria del PCUWS10. verificato regolarmente. diversi parametri regolabili • Una batteria in carica può...
  • Page 12 9. Premere i pulsanti UP o DOWN (6) per impostare sul display la corrente di ricarica delle batterie fornita dal costruttore (normalmente 1/10 degli Ampere delle batterie). Se il valore supera i 10 Ampere per il quale il PCUWS10 è stato progettato o è sotto i 50mA non si può avanzare nella programmazione.
  • Page 13 MANUALE PCUWS10 Web Server Per la prima connessione collegare un PC connesso alla stessa rete LAN del PCUWS10 settando la scheda di rete nel seguente modo: Indirizzo IP : 192.168.1.250 (un IP libero da 1 a 253) Subnet mask : 255.255.255.0 Gateway predefinito: - .

  • Page 14: Garanzia Limitata

    La parte più in basso è il Telecontrollo di Gestione (*opzionale) che permette di attivare tramite web 4 utilizzatori con uscite relè NC/NA bistabili disponibili sul connettore Cannon D- Sub 15 poli femmina sul retro del PCUWS10 (configurazione della piedinatura immagine in basso a sinistra).
  • Page 15 Opzionalmente viene fornito il PCUWS10 con interfaccia a relè per gli output e optoisolatori di ingresso per l’input ad esclusiva richiesta del cliente ad un costo leggermente maggiore. Il PCUWS10 viene fornito di base con un interfaccia TTL per la sezione telecontrollo con i collegamenti illustrati qui di seguito:...
