Summary of Contents for soldio OGS-10W

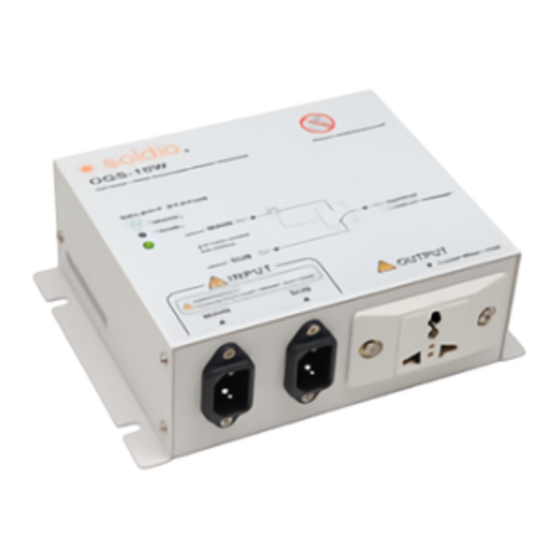

- Page 1 取扱説明書 Rev.1 オフ・グリッド／グリッドパワー切替器 Off Grid／Grid Power Automatic Switcher OGS-10W...
- Page 2 安全上のご注意 ■ はじめに このたびは、｢OGS-10W｣をお買い上げいただき、誠にありがとうございます。 ご使用前に本説明書をよくお読みのうえ正しくお使い下さい。お読みになった後も、お使いになる皆様がすぐご覧にな れる場所へ保管して下さい。 この取扱説明書の安全についての記号と意味は以下の通りです。 誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を示しま 危 険 す。 誤った取り扱いをすると、人が障害を負ったり、物的損害の発生が想定される内容を示 注 意 します。 尚、注意に記載した事項でも状況によっては重大な結果に結びつく可能性もあります。 いずれも重要な内容を記載していますので、必ず守って下さい。 危 険 本機を、以下のような極めて高い信頼性や安全性が求められる用途へ絶対に使用しないで下さい。 ● 人命に直接関わる医療機器やシステム。 ● 人身の安全に直接関連する用途。（例：船舶、車両、エレベータなどの運行、運転、制御に関する用途） ● 社会的、公共的に重要なシステムに重大な損害を与える可能性のある用途。（例：主要なコンピュータシステム、幹 線通信機器など） 注 意 ● 本機は電源系統の切り替えの際、瞬間的に電源が落ちますので、信頼性や安全性を要求されるようなパソコンや 精密機器、家庭用の電化製品等には使用しないで下さい。 ● 本機への接続作業を行う際は、接続する DC/AC インバーターの電源や負荷はオフにして下さい。 ● 商用電源の入力側には必ずブレーカー等による保護を行って下さい。 ● 電源ケーブルの定格は AC250V/10A 以上のものを使用して下さい。...
- Page 3 特長 本機は オフ・グリッドパワーシステム（ソーラー発電による自然エネルギーなどの独立電源システム）と、グリッドパ ワーシステム（商用電源又は、もう一つのオフ・グリッドパワーシステム）を自動的に切替える為の装置です。 オフ・グリッドパワーシステム側（MAIN）の電源が停止した場合、グリッドパワー側（SUB）の電源に自動切替します。 オフ・グリッドパワーシステム側（MAIN）が電源復帰すると、MAIN へ切替わります。 入力/出力電圧が広範囲（AC100～240V）でご使用できます。（INPUT 電圧値 = OUTPUT 電圧値） 【接続例】 注意： INPUT 電圧値 = OUTPUT 電圧値 3 / 15...
- Page 4 1．各部名称・機能 ③ 【フロント部】 ② ① ① MAIN 市販の DC/AC インバーター出力を接続します。メイン電力システムの供給源を「MAIN」入力口へ接続します。 ② SUB 商用電源または、市販の DC/AC インバーター出力を接続します。サブ電力システムの供給源を「SUB」入力口へ 接続します。 本機の最大許容電流は 10A です。接続する DC/AC インバーターはこの値を超えない仕様のも 注意 のを接続して下さい。超えた場合は破損、発煙、発火の原因になります。 緊急時は MAIN、SUB 両方ともケーブルのプラグを抜いて下さい。 ③ OUTPUT 負荷を接続します。出力電圧は入力口電圧と同じとなりますので接続負荷の定格にご注意下さい。 本機の最大出力許容電流は、10A です。接続する負荷の消費電流はこの値を超えないように 注意 して下さい。超えた場合は破損、発煙、発火の原因になります。 また、大型モーター等の誘導性負荷は接続しないで下さい。突入電流等により本体を破損させ る原因になります。 【トップ部】 ④ ④切替系統 LED 表示 「MAIN」系統出力時は...
- Page 5 【切替表】 Input Output MAIN Output MAIN MAIN * 日出や日没時間、負荷容量が大きいと DC/AC インバーター（オフ・グリッドパワーシステム）の ON/OFF が頻繁に発生する場合があり ます。その場合、本機の切り替え動作も同時に発生します。 2．定格・仕様 ● 入出力数： 2 (入力側) / 1 (出力側) ● 入出力電圧： AC100~240V (50/60Hz) ● 最大出力電流： 10Amax (* 1) ● 最大出力電力： AC100V： 1kW / 0.7kW (* 2) AC220V： 2.2kW / 1.5kW (* 2) AC240V：...
- Page 6 3． 外形、取付寸法 （unit: mm） 取付けする場合は、M4 又は M5 ネジをご利用下さい。 6 / 15...
- Page 7 【保証規定】 １．保証内容 ●保証期間内（お買い上げ日より 1 年間）に正常なる使用状態において、万一故障した場合には無料で修理をいた します。その際、保証書及びお買い上げ日が記載された書類（領収書や納品書等）を必ずご提示下さい。 ●保証対象は本製品のみです。本製品に接続する外部機器や保存データ等は保証の対象とはなりません。 ●本製品の故障、またはその使用によって生じた直接、間接の障害については、当社はその責を負わないものとし ます。 ●本保証書は、日本国内のみ有効です。(This warranty policy is valid in Japan only) ２．保証対象外 以下の場合は保証期間中でも有料修理になります。 1）本書のご提示がない、お買い上げ日から保証期間を経過した、またはお買い上げ日を確認できない場合 2）取扱説明書等に記載する使用上の誤り及び不当な修理や改造による故障及び損傷 3）設置中の落下などお客様の故意または過失に起因する故障もしくは損傷の場合 4）火災、地震及びその他の天災地変、公害または異常電圧等の外部的事情による故障もしくは損傷の場合 5）消耗部品類の交換 ３．修理の受け方 1）修理ご依頼されるときは、製品に保証書類を添えてお買い上げの販売店にお持ちいただくか、弊社にご連絡の 上お送り下さい。 2）製品発送の際の輸送費はお客様負担となります。輸送中の事故に関しては責任を負いかねます。 3）修理で交換した故障部品または故障製品は新品と交換対応となりますのでお客様へ返却いたしません。 7 / 15...
- Page 8 キリトリセン✂ 保 証 書 (Valid in Japan only) 修理ご依頼の際は、以下の点をご確認の上、本製品をご送付下さい。 ●以下の★印欄をご記入の上、お買い上げ日が確認できる書類（領収書または納品書等）を必ず添付（コピー）して下さい。 ●送料、梱包費用はお客様でご負担願います。 ★ご利用環境や故障・破損時の状況などをお書き下さい 製品情報 品名・型式 OGS-10W 保証期間 １年 ★お買い上げ日 年 月 日から ★シリアル No． ★ご購入店 お客様情報 フリガナ sample ★お名前 〒 ★ご住所 （ご返送先） TEL： ★ご連絡先 E-Mail： キリトリセン✂ 〒２１１-００１４ 神奈川県川崎市中原区田尻町６８-５ 開発・製造元 ＴＥＬ ０４４-５２２-４５１１（代表）...
- Page 9 Instruction Manual Rev.1 Off Grid／Grid Power Automatic Switcher OGS-10W 9 / 15...
-
Page 10: Warning / Caution
ATTENTION TO SAFETY ■ Introduction Thank you for purchasing our OGS-10W. Please read this operating manual before using this device. After it is read, keep it to the place where the people handled can see it soon. Symbols and meaning is classified as follows about safety of this manual. -
Page 11: Connection Example
Feature This unit is a device for automatically switching "Off-Grid (natural energy such as solar power) / Grid Power (Commercial power or 2nd Off-Grid power)". If the power of the "Off-grid power system (MAIN)" has stopped, it will be automatically switched to "Grid power system (SUB)". -
Page 12: Part Names And Functions
1. Part names and functions ③ 【Front part】 ② ① ① MAIN Connect "the commercially available DC / AC inverter output". Please connect to the "MAIN" input port from the Main power your system source. ② SUB Connect "the commercial power supply" or "Sub DC / AC inverter output". Please connect to the "SUB" input port from the Sub power your system source. - Page 13 【Switching Table】 Input Output MAIN Output MAIN MAIN * Sunrise and sunset time, when the load current is large, ON / OFF motion of the DC / AC inverter (Off-grid power system) might occur frequently. In that case, the switching motion of this unit also occurs at the same time. 2.
- Page 14 3. Appearance, mounting dimension （unit: mm） Please attach at M4 or M5 screw. 14 / 15...
- Page 15 (Outside Japan) 【Warranty】 1. Warranty information ● The warranty period is one (1) year from the date of purchase. If there is failures or malfunction during the warranty period under normal use, it will be repaired free of charge. ● Free repair during the warranty period will be accepted from the purchase shop or an authorized our distributor only.
