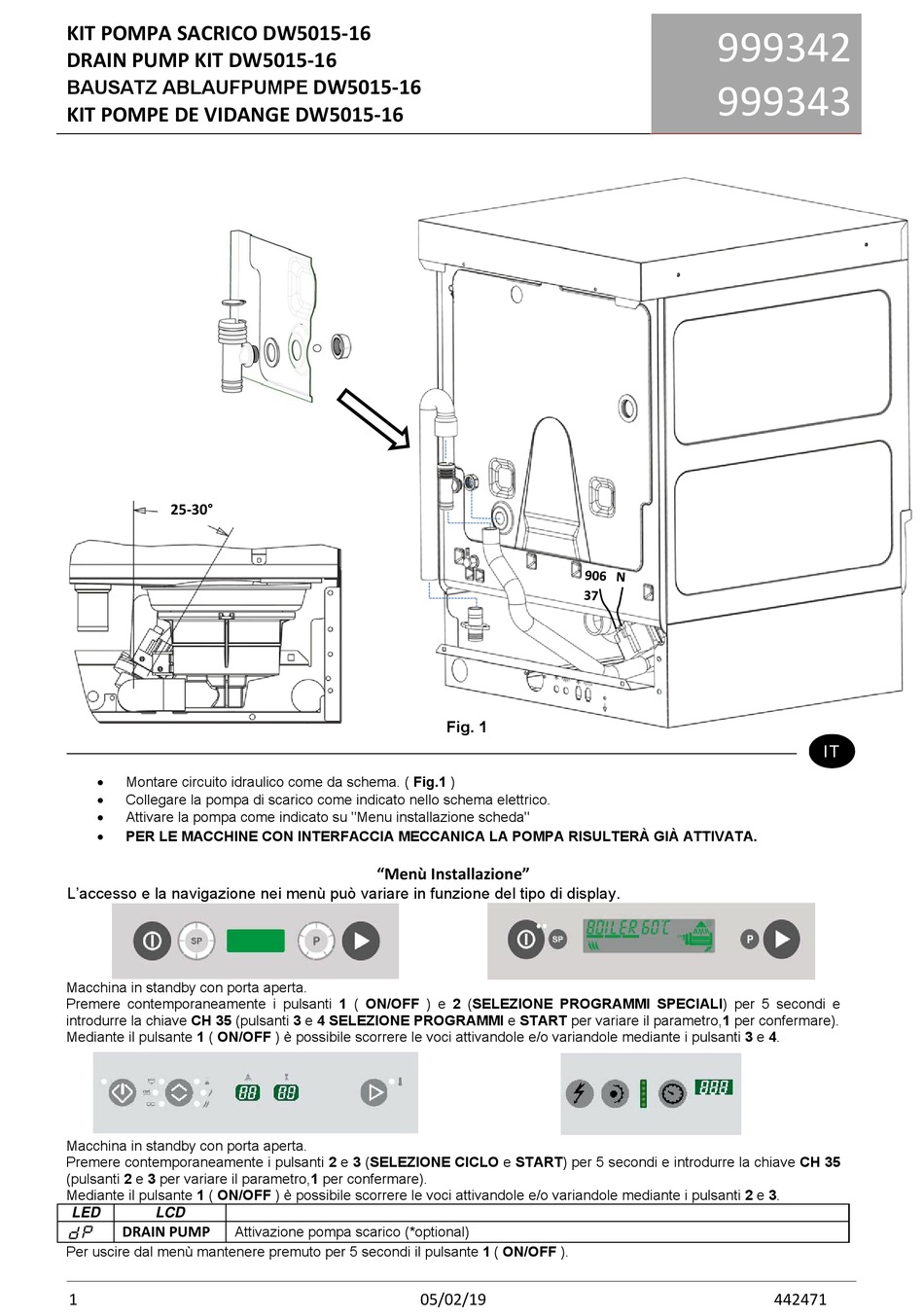

KIT POMPA SACRICO DW5015‐16
DRAIN PUMP KIT DW5015‐16
BAUSATZ ABLAUFPUMPE
KIT POMPE DE VIDANGE DW5015‐16
25‐30°

Montare circuito idraulico come da schema. ( Fig.1 )

Collegare la pompa di scarico come indicato nello schema elettrico.

Attivare la pompa come indicato su "Menu installazione scheda"

PER LE MACCHINE CON INTERFACCIA MECCANICA LA POMPA RISULTERÀ GIÀ ATTIVATA.
L'accesso e la navigazione nei menù può variare in funzione del tipo di display.
Macchina in standby con porta aperta.
Premere contemporaneamente i pulsanti 1 ( ON/OFF ) e 2 (SELEZIONE PROGRAMMI SPECIALI) per 5 secondi e
introdurre la chiave CH 35 (pulsanti 3 e 4 SELEZIONE PROGRAMMI e START per variare il parametro,1 per confermare).
Mediante il pulsante 1 ( ON/OFF ) è possibile scorrere le voci attivandole e/o variandole mediante i pulsanti 3 e 4.
Macchina in standby con porta aperta.
Premere contemporaneamente i pulsanti 2 e 3 (SELEZIONE CICLO e START) per 5 secondi e introdurre la chiave CH 35
(pulsanti 2 e 3 per variare il parametro,1 per confermare).
Mediante il pulsante 1 ( ON/OFF ) è possibile scorrere le voci attivandole e/o variandole mediante i pulsanti 2 e 3.
LED LCD
Attivazione pompa scarico (*optional)
DRAIN PUMP
Per uscire dal menù mantenere premuto per 5 secondi il pulsante 1 ( ON/OFF ).
1 05/02/19 442471
DW5015‐16
Fig. 1
"Menù Installazione"
999342
999343
