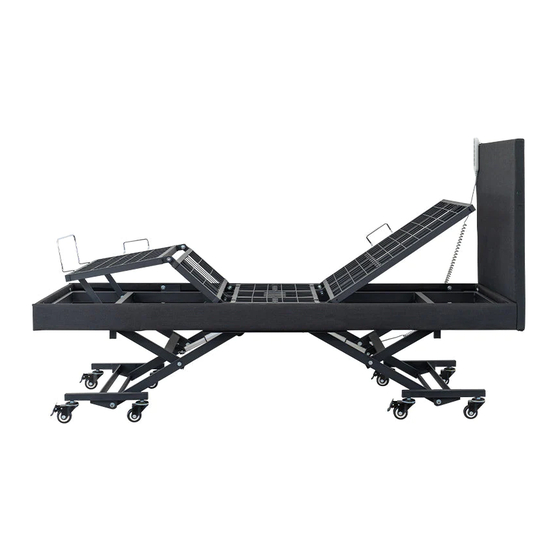

MULTIWAY BodyAdjust BA100 Assembly And User's Manual

Parts List
Lock Castor Castor Tail Bracket
A s s e m b l y G u i d e
I M P O R T A N T N O T E :
T w o p e o p l e a r e r e q u i r e d t o s e t - u p a n d
a s s e m b l e y o u r a d j u s t a b l e , e l e c t r i c b e d .
1 . O p e n t h e c a r t o n
2 . C u t o f f a n d d i s c a r d t h e 4 x z i p - t i e l i n e s a s p i c t u r e d b e l o w ( t h e s e h a v e s e c u r e d y o u r b e d
f r a m e d u r i n g s h i p p i n g ) . C u t t h e 2 x z i p - t i e l i n e s f r o m t h e T a i l b r a c k e t s ( i e . , m a t t r e s s
r e t a i n e r b r a c k e t s – f o o t e n d )
MULTiWAY Trading (AUST) Pty Ltd |
BodyAdjust
Sleep System by
Side Bracket
P 1300 168 584 | A Unit 1 & 2/12 Commercial Drive, Ashmore QLD 4214 |
3 . L o c a t e t h e c a s t o r b o x a n d o p e n . F i t a n d s e c u r e t h e l o c k ( i n g ) c a s t o r s ( A ) t o
t h e f r a m e a s i n d i c a t e d i n t h e p i c t u r e b e l o w . F i t a n d s e c u r e t h e l o c k ( i n g ) c a s t o r s ( B ) t o
t h e f r a m e a s i n d i c a t e d i n t h e p i c t u r e b e l o w .
4 . F l i p t h e e n t i r e b e d o v e r [ 2 x p e o p l e a r e r e q u i r e d f o r t h i s p r o c e d u r e ]
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
L i f t t h e e n t i r e a d j u s t a b l e e l e c t r i c b e d o u t
o f t h e c a r t o n , a n d t u r n , o r f l i p i t o v e r .
T h e b e d s h o u l d e n d u p i n a p o s i t i o n w i t h
t h e c a s t o r s o n t h e g r o u n d s u p p o r t i n g t h e
b e d f r a m e , a n d t h e f r a m e f a c i n g u p w a r d s .
P l e a s e n o t e : B e c a r e f u l n o t t o s u p p o r t
t h e b e d o n o n e s i d e , o r o n i n d i v i d u a l
c a s t o r s d u r i n g t h i s m o v e m e n t . T h i s w i l l
e n s u r e t h e c a s t o r s a r e n o t d a m a g e d o r
c r u s h e d d u r i n g t h e m a n o e u v r e b y
o v e r s t r e s s i n g t h e i r b e a r i n g l o a d .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 . I n s e r t t h e S i d e b r a c k e t s x 4 ( i e . , m a t t r e s s
r e t a i n e r s ) , a n d t h e T a i l b r a c k e t
( i e . , m a t t r e s s r e t a i n e r - f o o t e n d ) i n t o p o s i t i o n
( r e f e r p i c t u r e b e l o w )
E sales@multiway.com.au |
5 . C u t o f f a n d d i s c a r d t h e z i p - t i e l i n e s s e c u r i n g
t h e p o w e r s u p p l y , h a n d s e t c o n t r o l , a n d m o v i n g
p a r t s o f t h e f r a m e . T h e l o c a t i o n s o f t h e s e a r e
f o u n d i n i t e m s 1 - 6 b e l o w .
x 1
W multiway.com.au
