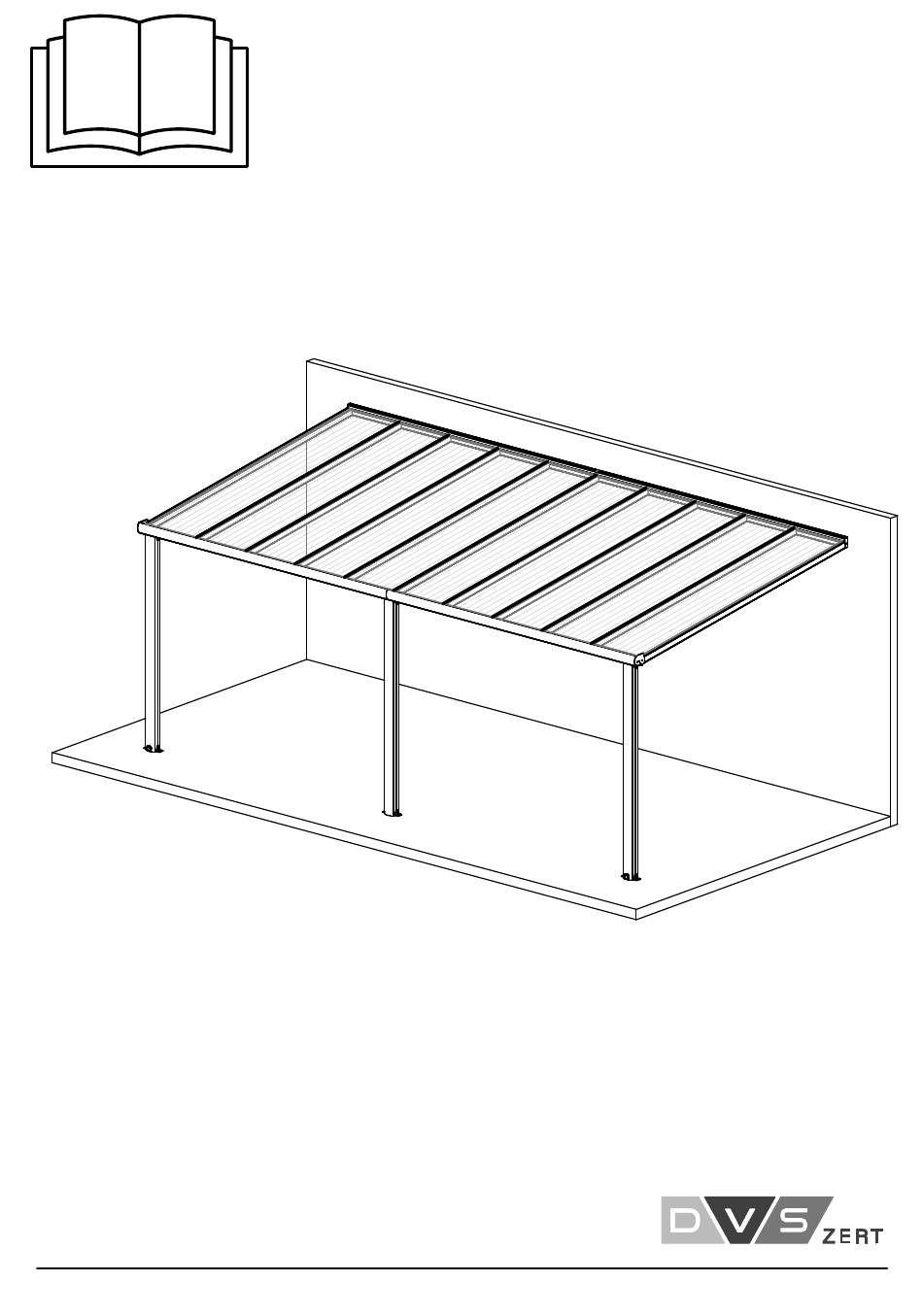

- Page 1 Montageanleitung Montagehandleiding Assembly Instructions Notice de montage CL6025.609 6040x2500 mm EAN code: 0750325295833 DIN EN1090 CL604250DE-NL-ENG-FR V01-20...
- Page 2 DEUTSCH Wichtige information ! Sorgfältig lesen ! Diese Anleitung gut aufbewahren ! Anleitung für Endverbraucher und Monteure: Schutzmaßnahmen und Sicherheitsanweisungen: Sehr geehrter Kunde! Warnung! - Wenn Ihre Überdachung über eine Beleuchtung oder Beheizung Wir danken Ihnen für den Kauf dieser Überdachung. Diese verfügt, dürfen die Elektroinstallationen nur von einem Anleitung enthält alle wichtigen Informationen, damit Sie schnell fachkundigen Installateur vorgenommen werden.
- Page 3 NEDERLANDS Belangrijke informatie ! Goed lezen ! Bewaar deze informatie voor toekomstig gebruik Handleiding voor de eindgebruiker en de monteur: Voorzorgsmaatregelen en veiligheidsinstructies: Geachte klant, Waarschuwing! - Indien uw veranda verlichting of verwarming bevat dan mag de Bedankt voor de aanschaf van de veranda. Deze handleiding electrische installatie alleen uitgevoerd worden door een erkend bevat alle benodigde informatie om snel vertrouwd te raken met installateur.
-
Page 4: Product Description
ENGLISH Important information ! Read carefully ! Keep this information for further reference Manual for the end user and the installer: Precautions and Safety Instructions: Dear customer, Warning! - If your veranda contains lighting or heating, the electrical Thank you for purchasing one of our verandas. This manual installation may only be carried out by a qualified installer. -
Page 5: Description Produit
FRANCÄIS Information importante ! A lire attentivement. Conserver ces informations pour un usage ultérieur. Notice pour Client final et Installateur: Consignes de sécurité Attention ! Cher client, • Dans l'hypothèse où votre pergola est équipée d'un éclairage, l'installation électrique doit-être réalisée par un professionnel Nous vous remercions de votre achat. - Page 6 (1x) (1x) (1x) (1x) (1x) (2x) (11x) (2x) (18x) CL604250DE-NL-ENG-FR V01-20...
- Page 7 (11x) (1x) (1x) (6,5 mtr.) (1x) (10x) (2x) (1x) (2x) (6x) (6x) (1x) (2x) (1x) (1x) SET 1 SET 2 M6x10 M6x12 3,9x19 Ø2,5x30 nr 4 (60x) (60x) (60x) (7x) (1x) (23x) (2x) SET 3 3,9x19 (1x) (13x) CL604250DE-NL-ENG-FR V01-20...
- Page 8 DE: Benötigte Werkzeuge - NL: Benodigde Gereedschappen - ENG: Tools required - FR: Outillage requis nr 10 CL604250DE-NL-ENG-FR V01-20...
- Page 9 Pos 1 3,9x19 (2x) 3,9x19 (2x) CL604250DE-NL-ENG-FR V01-20...
- Page 10 Pos 2 M6x12 (3x) Ø 2,5x30 (2x) Ø 2,5x30 M6x12 (3x) Ø 2,5x30 CL604250DE-NL-ENG-FR V01-20...
- Page 11 M6x10 (12x) 3,9x19 (4x) 3,9x19 (4x) CL604250DE-NL-ENG-FR V01-20...
- Page 12 CL604250DE-NL-ENG-FR V01-20...
- Page 13 Pos 3 M6x10 (4x) M6x10 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) CL604250DE-NL-ENG-FR V01-20...
- Page 14 Pos 3a M6x10 (4x) M6x10 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) CL604250DE-NL-ENG-FR V01-20...
- Page 15 M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) M6 (4x) CL604250DE-NL-ENG-FR V01-20...
- Page 16 Pos 4 M6x10 (2x) 3,9x19 (2x) CL604250DE-NL-ENG-FR V01-20...
- Page 17 2405 mm 2500 mm 6040 mm 5930 mm 2800 2800 5930 mm CL604250DE-NL-ENG-FR V01-20...
- Page 18 CL604250DE-NL-ENG-FR V01-20...
- Page 19 CL604250DE-NL-ENG-FR V01-20...
- Page 20 CL604250DE-NL-ENG-FR V01-20...
- Page 21 CL604250DE-NL-ENG-FR V01-20...
- Page 22 klick klick CL604250DE-NL-ENG-FR V01-20...
- Page 23 CL604250DE-NL-ENG-FR V01-20...
- Page 24 CL604250DE-NL-ENG-FR V01-20...
- Page 25 CL604250DE-NL-ENG-FR V01-20...
- Page 26 CL604250DE-NL-ENG-FR V01-20...
- Page 27 560 mm Detail X Detail Y Lösen Los draaien ENG Loosen Desserre Detail X Detail Y 560 mm 560 mm 560 mm 560 mm 560 mm Detail X Detail Y Ziehen Vast draaien ENG Tighten Serrer L6= 559 mm L6= 559 mm >...
- Page 28 CL604250DE-NL-ENG-FR V01-20...
- Page 29 CL604250DE-NL-ENG-FR V01-20...
- Page 30 Notizen: Notities: ENG Notes: Notes: CL604250DE-NL-ENG-FR V01-20...
- Page 31 Notizen: Notities: ENG Notes: Notes: CL604250DE-NL-ENG-FR V01-20...
