Actelser ACT1002 Installation Instructions

Roseta POF / Wall outlet POF
ACT1002
Manual de Instalación (ES)
¡¡El montaje e instalación del ACT 1002 debe ser
realizado por un electricista autorizado!!
Uso principal
El dispositivo es una toma de datos para una instalación fija y permite
el establecimiento de una red de datos POF en una instalación eléctrica
y/o de red habitual.
Use este dispositivo solo para estos fines. Montaje solo en interior.

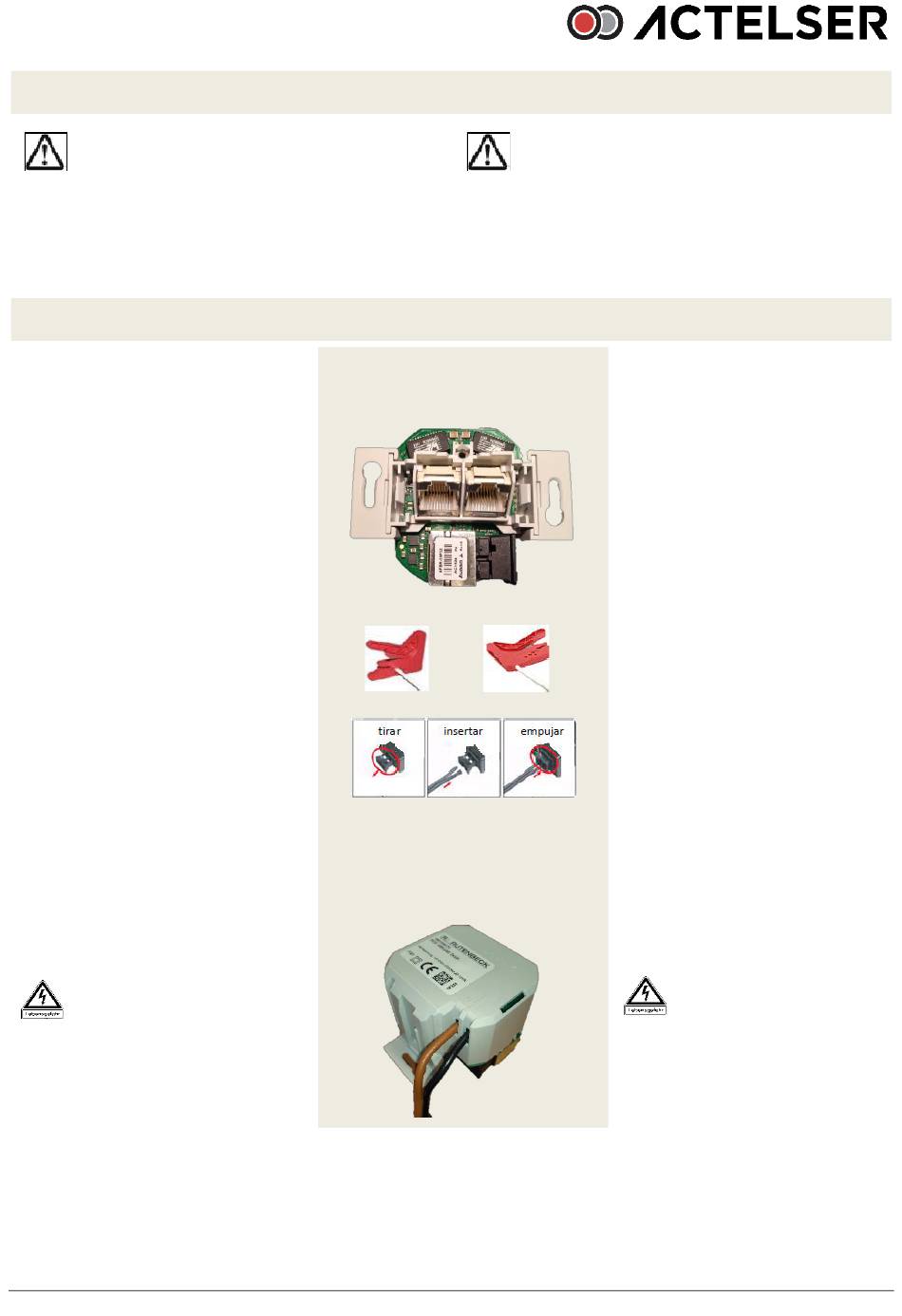

Instalación
Cortar y conectar el cable POF
Después de haber desplegado el cable POF,
cortarlo a la longitud necesaria utilizando la
herramienta de corte POF como se describe a
continuación asegurándose que ambos cables
tengan la misma longitud:
1. Separe con cuidado el cable por la mitad
y asegúrese de
irregularidades en el recubrimiento que
puedan dificultar la inserción del cable.
2. Inserte el cable en la herramienta de corte
POF y córtelo presionando la cuchilla.
3. Abra el conector POF tirando ligeramente
del mismo.
4. Retire la tapa roja de protección..
5. Inserte el cable POF. Asegúrese de
empujarlo hasta que haga tope para
garantizar una conexión segura.
6. Cierre el conector POF empujándolo hacia
dentro
Conectar la alimentación
¡¡Atención!!¡¡Peligro de muerte!!
Desconecte la corriente eléctrica
antes de comenzar la instalación.
7. Conecte los cables de corriente
(diámetro máx., 1,5 mm²). Para liberarlo,
presione el bloque conector y
desenchufe el cable.
8. Reestablecer la corriente eléctrica.
que no haya
Installation instructions (EN)
The mounting and installation of the ACT 1002 should
only be performed by a qualified electrician!
Intended use

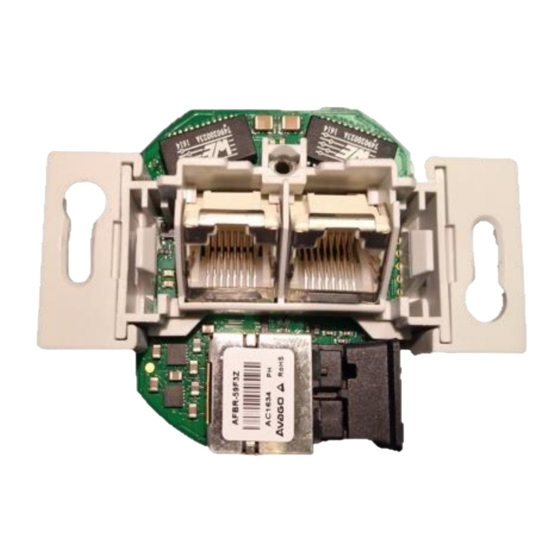

The device is a data-outlet for fixed installation and allows the
establishment of a POF data network in a customary electrical- and/or
network installation.
Only use this device for these purposes. Operate the device indoor only.
Installation

Cutting and connecting the POF cable

After having placed the POF cable shorten it
to the appropriate length by using the POF
cutting tool as described below and make
sure that both wires are equally long:
1. Cautiously split the cable down the
2. Insert the cable into the POF cutting tool
3. Open the POF terminal by slightly
4. Remove the red protection cap.
5. Insert the POF-cable. Make sure that it
6. Close the POF terminal by pushing the

Connecting the power supply

7.
8.
middle and make sure that there is no
unevenness on the coating which could
hinder the inserting of the cable.
and cut it by pressing the blade.
pulling out the black terminal.
is pushed all the way up to the stop in
order to guarantee a safe connection.
terminal into the opening.
Danger for life!
Disconnect the main voltage at
the first for all mounting works.
Connect power (diameter max.
1.5mm²). For releasing press the
connector block and unplug the
wire.
Switch on the power supply.
Hoja/ Page 1
