Summary of Contents for Primato L Qube

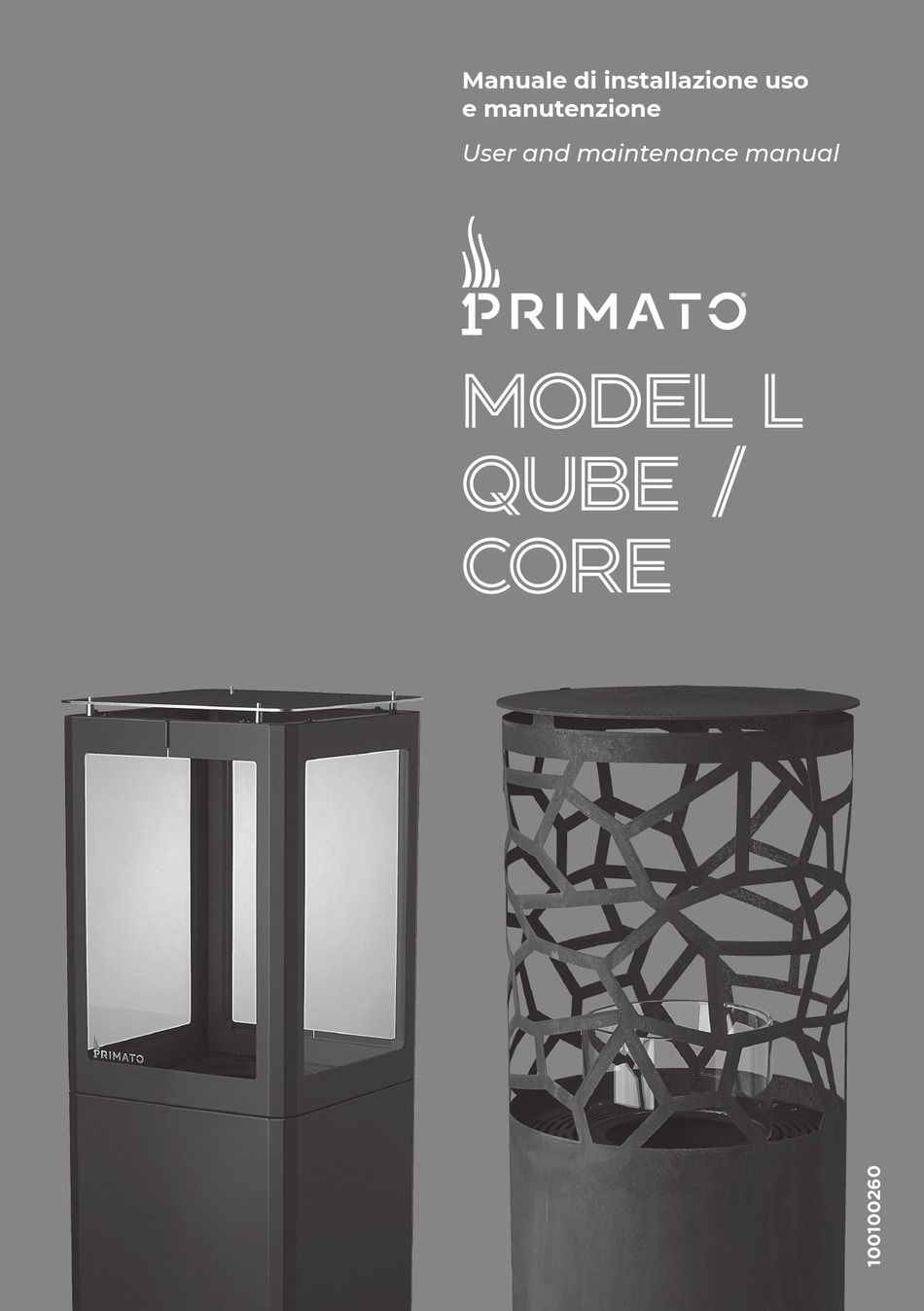

  • Page 1 Manuale di installazione uso e manutenzione User and maintenance manual model l qube / core...

  • Page 3: Table Of Contents

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L INDEX INDEX ......................... 1 PREFAZIONE ........................ 2 1 –...

  • Page 4: Prefazione

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L PREFAZIONE Gentile Cliente, nel ringraziarla per la preferenza e fiducia accordata ai nostri prodotti, La preghiamo di dedicare un po’...
  • Page 5 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L DANNI A PERSONE Questo simbolo di sicurezza identifica informazioni importanti. Leggere attentamente le informazioni che seguiranno poiché...

  • Page 6: Avvertenze Generali

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 1.2 – Avvertenze generali I nostri prodotti sono progettati e costruiti in conformità alle normative europee di riferimento per i prodotti da costruzione (EN13240 stufe a legna, EN14785 apparecchi a pellet, EN13229 caminetti/inserti a legna, EN 12815 cucine a legna), con materiali di elevata qualità...

  • Page 7: Sicurezza

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 2 – SICUREZZA L’apparecchio è stato progettato in modo da ridurre al minimo i rischi per l'utilizzatore e il personale di manutenzione.

  • Page 8: Trasporto E Immagazinamento

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L AVVERTENZA Non usare l’apparecchio mentre piove, le protezione in vetro potrebbero rompersi quando incontrano improvvisamente l’acqua.

  • Page 9: Ricevimento E Indentificazione

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 4 – RICEVIMENTO E INDENTIFICAZIONE Controllare, all'atto del ricevimento, che l’apparecchio non presenti rotture o ammaccature e che il modello corrisponda a quanto indicato nel documento di trasporto.

  • Page 10: Posizionamento Dell Apparecchio

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 5.1 – Posizionamento dell’apparecchio Faro QUBE è un apparecchio a combustione con focolare aperto destinato esclusivamente ad utilizzo esterno o in locali parzialmente chiusi come portici, pergolati.

  • Page 11: Rappresentazioni Schematiche Delle Aree Esterne

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 5.2 – Rappresentazioni schematiche delle aree esterne 5.3 –...

  • Page 12: Dimensioni

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L L’installazione vicino a materiali sensibili al calore è ammessa purché sia interposta idonea protezione in materiale isolante e ignifugo (rif.

  • Page 13: Istruzione Per L'utilizzatore

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L Il Corten non deve essere posto in vicinanza di cloruri (l’acqua del mare per esempio) perché...
  • Page 14 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L La ditta COSTRUTTRICE farà decadere la garanzia qualora sia utilizzato combustibile (pellet) non fornito dalla ditta stessa o non certificato.

  • Page 15: Controlli Preliminari

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 6.2 – Controlli preliminari Tutti i controlli preliminari devono essere eseguiti alla prima accensione o dopo un lungo periodo d’inattività.

  • Page 16: Powerbank (Batteria)

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 7.1 – Powerbank (batteria) Faro QUBE è un prodotto che per funzionare riceve l’energia da una batteria ricaricabile (Powerbank) integrata al suo interno.
  • Page 17 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L...
  • Page 18 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L...
  • Page 19 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L Terminate le operazioni di accensione l’apparecchio è acceso e funziona in totale autonomia grazie alla scheda elettronica integrata alimentata da batteria ricaricabile (Powerbank).

  • Page 20: Segnalazione Errori

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L Acceso il dispositivo, la carica di pellet deve essere interamente bruciata secondo il ciclo impostato dal COSTRUTTORE e il processo non deve essere interrotto.

  • Page 21: Pulizia E Manutenzione

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 9 – PULIZIA E MANUTENZIONE 9.1 – Premessa Il vostro apparecchio, essendo alimentato a pellet, richiede regolari operazioni di controllo e pulizia generali.
  • Page 22 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L PRIMA DI OGNI RICARICA: Togliere il braciere/serbatoio pellet e pulirlo con lo scovolo in dotazione, ...

  • Page 23: Operazione Da Fare A Fine Stagione

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L SETTINALMANENTE: Aspirare i vani all’interno dell’apparecchio e sul fondo del corpo principale in ...

  • Page 24: Condizioni Di Garanzia

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L CONDIZIONI DI GARANZIA La Ditta Costruttrice si impegna costantemente per garantire sempre il miglior prodotto possibile, tuttavia, nel caso fortuito di un eventuale difetto di fabbricazione, la preghiamo di prendere nota delle clausole di Garanzia.
  • Page 25 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L L’intervento di garanzia sarà effettuato a scelta dalla ditta costruttrice presso l’utente o presso il proprio stabilimento;...
  • Page 26 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L  Dichiarazioni false o mendaci sulle date di acquisto e/o installazione Eventuali interventi tecnici sul prodotto per l’eliminazione dei suddetti difetti e danni conseguenti, dovranno essere concordati con il Centro di Assistenza Tecnica, il quale si riserva di accettare o meno il relativo incarico e in ogni caso non saranno effettuati a...

  • Page 27: Index

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L INDEX INDEX ........................25 PREFACE ........................26 1 –...

  • Page 28: Preface

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L PREFACE Dear Customer, thank you for the preference and trust in our products, please take some time to read this manual carefully before you use it for the first time.
  • Page 29 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L DAMAGE TO PERSONS This security symbol identifies important information. Read the information that follows carefully, as failure to follow the instructions can cause serious damage to people using the appliance.

  • Page 30: General Warnings

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 1.2 – GENERAL WARNINGS Our products are designed and manufactured in compliance with the European reference standards for construction products (EN13240 wood stoves, EN14785 pellet appliances, EN13229 fireplaces / wood inserts, EN 12815 wood cookers), with high quality materials and a wide experience in...

  • Page 31: Safety

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 2 – SAFETY The appliance has been designed to minimize the risks for the user and maintenance personnel.

  • Page 32: Shipping And Stocking

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L WARNING Do not use the appliance under rain, the glass protections may break when they suddenly encounter water.

  • Page 33: Arrival And Identification

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 4 – ARRIVAL AND IDENTIFICATION Upon receipt, check that the appliance does not show any breakages or dents and that the model corresponds to what is indicated in the transport document.

  • Page 34: Location Of The Appliance

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 5.1 – LOCATION OF THE APPLIANCE Faro QUBE is an open hearth combustion appliance intended exclusively for outdoor use or in partially closed rooms such as porches, pergolas.

  • Page 35: Outdoor Areas Examples

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 5.2 – OUTDOOR AREAS EXAMPLES 5.3 – SAFETY CLEARANCES If the appliance is used under mobile structures such as canopies, gazebos, curtains or under trees, plants or other vegetation, it is mandatory to maintain the...

  • Page 36: Dimensions

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L Installation close to heat sensitive materials is allowed provided that suitable protection is provided in insulating and fireproof material (ref.

  • Page 37: User Guide

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L ATTENTION: When any water washes the surface, Corten steel releases iron ions whose oxidation causes indelible reddish spots on the adjacent surfaces (rust flows).
  • Page 38 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L The MANUFACTURER will void the warranty if not certified pellet is used. Furthermore, it is not responsible for the poor performance of the appliance caused by inadequate quality of the pellets.

  • Page 39: Preliminary Check Up

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 6.2 – PRELIMINARY CHECK UP All preliminary checks must be performed at the first ignition or after a long period of inactivity.

  • Page 40: Powerbank (Battery)

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 7.1 – POWERBANK (BATTERY) Faro QUBE is a product that takes energy from a rechargeable battery (Powerbank) integrated inside.
  • Page 41 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L...
  • Page 42 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L...
  • Page 43 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L After the start-up operations, the appliance is switched on and works in total autonomy thanks to the integrated electronic board powered by a rechargeable battery (Powerbank).

  • Page 44: Error Signals

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L Once the device is turned on, the pellet load must be completely burned according to the cycle set by the MANUFACTURER and the process must not be interrupted.

  • Page 45: Cleaning And Maintenance

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L 9 – CLEANING AND MAINTENANCE 9.1 – INTRO Since your appliance is pellet-powered, it requires regular general checking and cleaning.
  • Page 46 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L BEFORE EACH REFILL: Remove the brazier / pellet tank and clean it with the brush supplied, freeing ...

  • Page 47: End Season Maintenance

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L WEEKLY: Vacuum the compartments inside the appliance and on the bottom of the ...

  • Page 48: Warranty Conditions

    M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L WARRANTY CONDITIONS The manufacturer is constantly striving to always guarantee the best possible product, however, in the unforeseen event of a manufacturing defect, please take note of the warranty clauses.
  • Page 49 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L The warranty intervention will be carried out by the manufacturer at the user's choice or at his factory;...
  • Page 50 M A N U A L E D ' I N S T A L L A Z I O N E / U S E R M A N U A L Any technical interventions on the product for the elimination of the aforementioned defects and consequent damages, must be agreed with the Technical Assistance Center, which reserves the right to accept or refuse the relevant assignment and in any case will not be carried out as a...
