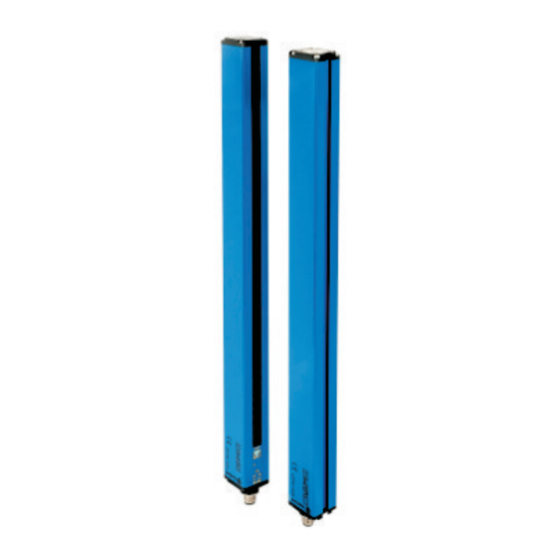

- Page 1 OCV04 BARRIERA FOTOELETTRICA PER IL CONTROLLO D’AREA OCV04 SERIE SERIES AREA CONTROL PHOTOELECTRIC BARRIER...
- Page 2 OCV04 SENSORE FOTOELETTRICO A BARRIERA PER IL CONTROLLO D’AREA BARRIER TYPE PHOTOELECTRIC SENSOR FOR CONTROL AREA ð ALTEZZA AREA DI LAVORO 100 - 200 - 400 - 450 mm ð PULSANTE DI TARATURA ð REGOLAZIONE DELLA SENSIBILIT E DEL TEMPO À...
- Page 3 OCV04 CARATTERISTICHE ELETTRICHE ELECTRICAL FEATURES OCV04-10 OCV04-20 OCV04-40 OCV04-45 12 30 VDC ± 10% ALIMENTAZIONE (Vs) (Vs) SUPPLY VOLTAGE ¸ ONDULAZIONE RESIDUA £ RIPPLE < 180 mA ASSORBIMENTO < 260 mA POWER COMSUMPTION 80 mA CARICO MASSIMO MAXIMUM LOAD PNP < 3 V / NPN < 1 V @ 80 mA CADUTA DI TENSIONE VOLTAGE DROP SI / YES...
- Page 4 OCV04 MODALITA’ DI TARATURA CALIBRATION MODE PROCEDURA DI AUTOTARATURA ALL’ACCENSIONE: è la modalità di POWER-ON AUTOCALIBRATION MODE: it is the factory default setting. At taratura impostata di default da fabbrica. Ad ogni accensione il sensore avvia power-on the sensor automatically starts the calibration procedure to find the automaticamente la procedura di taratura per cercare le migliori condizioni di optimum working conditions.
- Page 5 OCV04 DIMENSIONI MECCANICHE OCV04-10 MECHANICAL SIZES DETTAGLIO SCASSO POSTERIORE PULSANTE VISTA SUPERIORE PUSH BUTTON BACKWARD SEAT DETAIL TOPWARD VIEW MINIDIP 1 2 3 4 10.3 9.35 9.35 Zona morta/ Dead zone SENSIBILITA’ VISTA FRONTALE Zona morta/ Dead zone SENSITIVITY IMPULSO MINIMO FRONTAL VIEW DI USCITA Area di max.
- Page 6 OCV04 DIMENSIONI MECCANICHE OCV04-20 MECHANICAL SIZES DETTAGLIO SCASSO POSTERIORE VISTA SUPERIORE PULSANTE PUSH BUTTON BACKWARD SEAT DETAIL TOPWARD VIEW MINIDIP 1 2 3 4 10.3 9.35 9.35 Zona morta/ Dead zone SENSIBILITA’ VISTA FRONTALE Zona morta/ Dead zone SENSITIVITY IMPULSO MINIMO FRONTAL VIEW DI USCITA Area di max.
- Page 7 OCV04 DIMENSIONI MECCANICHE OCV04-40 MECHANICAL SIZES DETTAGLIO SCASSO POSTERIORE VISTA SUPERIORE PULSANTE PUSH BUTTON BACKWARD SEAT DETAIL TOPWARD VIEW MINIDIP 1 2 3 4 9.35 10.3 9.35 Zona morta/ Dead zone SENSIBILITA’ VISTA FRONTALE Zona morta/ Dead zone SENSITIVITY IMPULSO MINIMO FRONTAL VIEW DI USCITA Area di max.
- Page 8 OCV04 DIMENSIONI MECCANICHE OCV04-45 MECHANICAL SIZES DETTAGLIO SCASSO POSTERIORE VISTA SUPERIORE PULSANTE PUSH BUTTON BACKWARD SEAT DETAIL TOPWARD VIEW MINIDIP 1 2 3 4 9.35 10.3 9.35 Zona morta/ Dead zone SENSIBILITA’ VISTA FRONTALE Zona morta/ Dead zone SENSITIVITY IMPULSO MINIMO FRONTAL VIEW DI USCITA Area di max.
