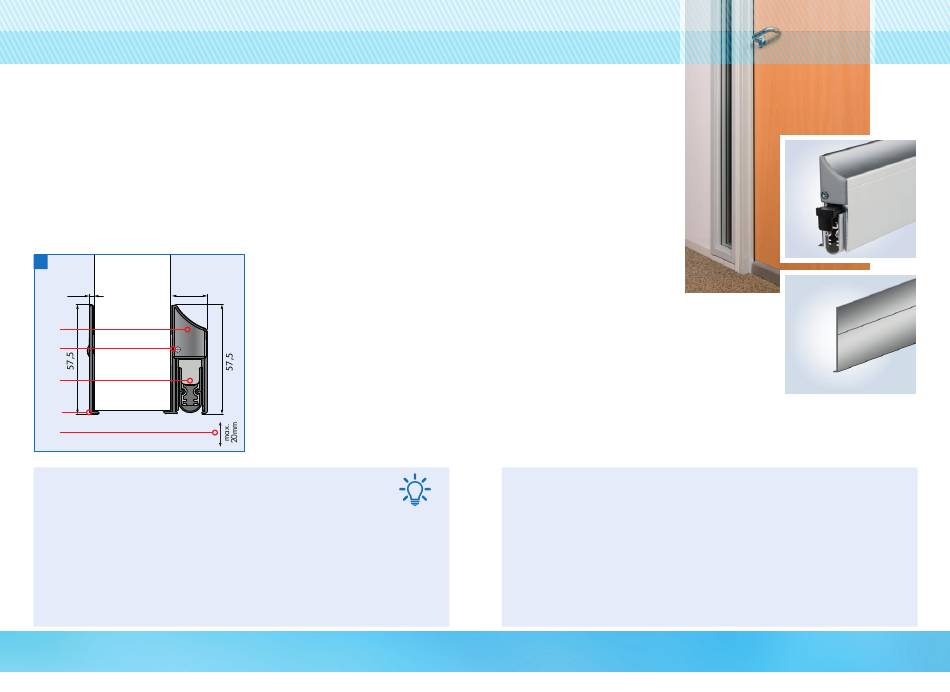

Elton Elegance Installation Instructions

Elegance Cassette / Protection Plate
NL Montage handleiding
Toepassing: De Elegance Cassette is geschikt voor het monteren van EllenMatic Valdorpels op de deur tussen de stijlen van het kozijn. De Elegance Protection Plate
Voorbereiding en montage
beschermt de onderkant van deuren tegen beschadigingen. Lees voor de montage eerst de montage handleiding door.
EN Installation instructions
Application: The Elegance Cassette can be used for mounting EllenMatic drop seals on the door, between the jambs. The Elegance Protection Plate protects the bottoms
Preparation and installation
of doors against damage. Please read the assembly instructions prior to assembly.
FR Instructions de montage
Préparation et montage
Application: la cassette Elegance convient pour le montage de bas de porte EllenMatic sur la porte entre les montants du châssis. La plaque de protection Elegance
DE Montageanleitung
protège le dessous des portes contre les détériorations. Lisez les instructions de montage avant de monter les éléments.
Vorbereitung und Einbau
Einsatzbereich: Die Elegance-Kassette ist für die Montage der automatischen EllenMatic-Türbodendichtung zwischen den Streben des Rahmens geeignet. Die Elegance-
ES
Instrucciones de montaje
Schutzplatte schützt die Unterkante der Türen gegen Beschädigungen. Lesen Sie vor der Montage die Montageanleitung.
Preparación e instalación
Aplicación: La Elegance Cassette sirve para montar burletes EllenMatic en la puerta entre los listones verticales del marco. La Elegance Protection Plate protege la parte
inferior de las puertas para que no se dañen. Antes del montaje, lea detenidamente el manual.
1
2,4
19
A
B
C
D
E
Tip | Tip | Conseil | Tipp | Consejo
NL Monteer de Elegance Cassette en de Elegance Protection Plate bij gesloten deur en verwijder de aandrukknop uit de
valdorpel. Plaats de aandrukknop na het monteren van de Elegance Cassette weer terug.
EN Mount the Elegance Cassette and Elegance Protection Plate while the door is closed and remove the press button from the drop seal.
After mounting the Elegance Cassette, you must place back the press button.
FR Montez la cassette Elegance et la plaque de protection Elegance sur une porte fermée et retirez le bouton de serrage du bas de porte.
Replacez le bouton de serrage après le montage de la cassette Elegance.
DE Montieren Sie die Elegance-Kassette und die Elegance-Schutzplatte bei geschlossener Tür und entfernen Sie den Feststellknopf aus der
Türdichtung. Setzen Sie den Feststellknopf nach der Montage der Elegance-Kassette wieder zurück.
ES Monte la Elegance Cassette y la Elegance Protection Plate con la puerta cerrada y con la base de contacto con el suelo del burlete quitada.
Una vez montada la Elegance Cassette, vuelva a poner la base del burlete.
122301317_Elton_Opmaak_montagehandleiding_Elegance_297x210.indd 1
A Afdekkapje A Abdeckkappe
B Schroef B Schraube
C EllenMatic Soundproof / Uni-Proof / Brush C EllenMatic Soundproof / Uni-Proof / Brush
D Elegance beschermplaat D Elegance Protection Plate
E E
Kier Spalt
A Finishing Cap A Embellecedor
B Screw B Tornillo
C EllenMatic Soundproof / Uni-Proof / Brush C EllenMatic Soundproof / Uni-Proof / Brush
D Elegance Protection Plate D Elegance Protection Plate
E E
Gap Ranura
A Capuchon de protection
B Vis
C EllenMatic Soundproof / Uni-Proof / Brush
D Elegance Protection Plate
E
Encartement
www.elton.nl
Onderhoud | Maintenance | Entretien | Wartung | Mantenimiento
NL Controleer om de twee jaar de werking van de valdorpel. Reinig de afdichting en aandrukknop bij vervuiling. Vet de afdichting nooit in.
Ga voor meer informatie naar: www.elton.nl
EN Check the function of the drop seal every two years. Clean the seal and the press knob if they are dirty. Do not lubricate the seal.
For more information, go to: www.elton.nl
FR Contrôlez tous les deux ans le fonctionnement du bas de porte. Nettoyez le joint et le bouton de déclenchement en cas d'encrassement.
Ne graissez jamais le joint. Pour de plus amples informations, visitez : www.elton.nl
DE Kontrollieren Sie die Funktionsweise der Türbodendichtung alle zwei Jahre. Bei Verschmutzung Abdichtung und Feststellknopf reinigen.
Abdichtung nicht schmieren oder ölen. Besuchen Sie für weitere Informationen: www.elton.nl
ES Compruebe cada dos años el funcionamiento del bajo de puerta. Limpie el sello y el botón de presión en caso de que estén sucios.
No engrase nunca el sello. Para más información, vaya a: www.elton.nl
