Aquavie OSMOPUR KBO50 Owner's Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MANUEL D'UTILISATION
(FR)
Modèle – KBO50/75/100

Advertisement

loading
Need help?

Need help?

Do you have a question about the OSMOPUR KBO50 and is the answer not in the manual?

Questions and answers

Summary of Contents for Aquavie OSMOPUR KBO50

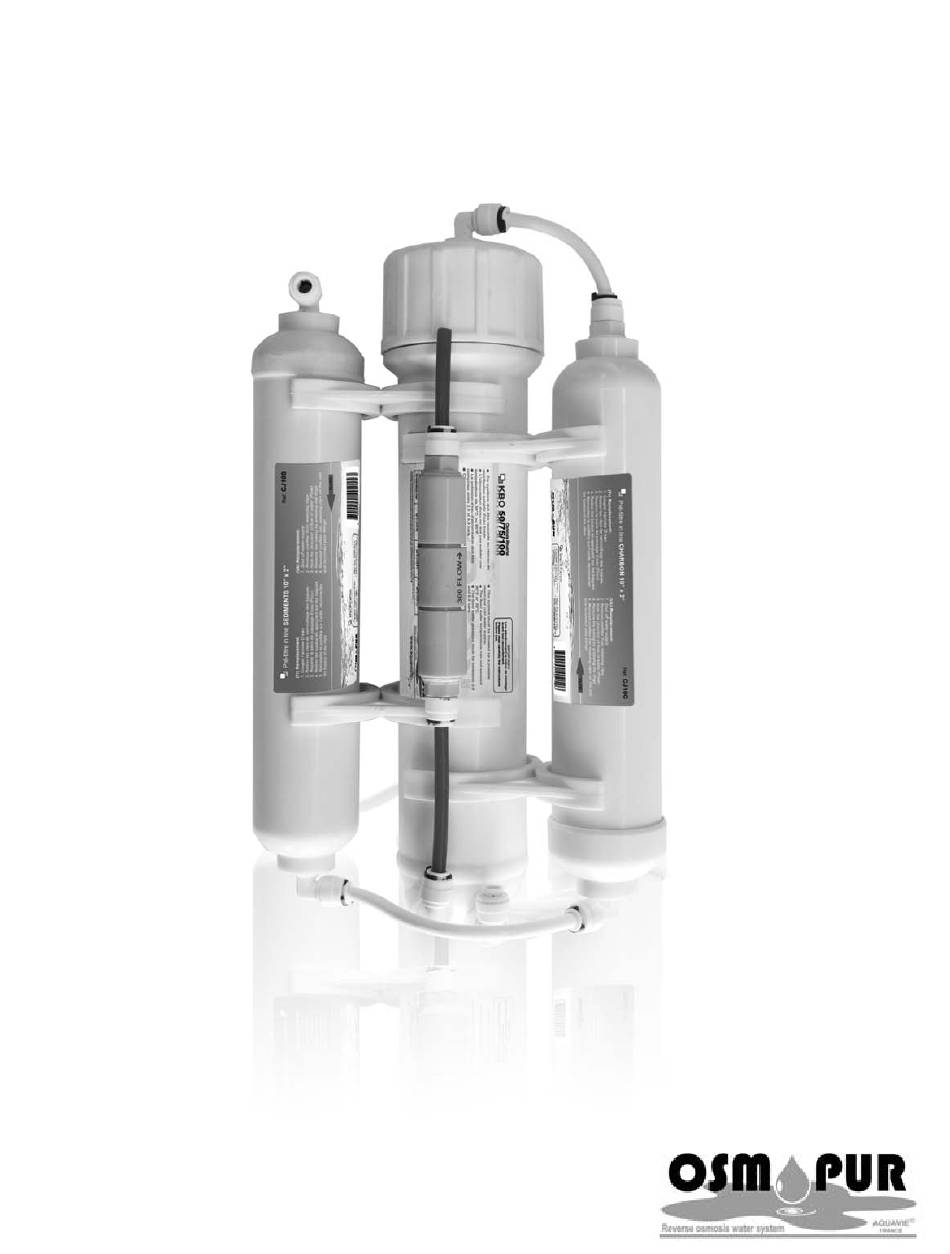

  • Page 1 MANUEL D’UTILISATION (FR) Modèle – KBO50/75/100...
  • Page 2 Nous vous remercions d’avoir choisi cet osmoseur OSMOPUR. v Les avantages de l’utilisation d’une eau conditionnée après osmose inverse Les compagnies de distribution d’Eau ont la responsabilité de fournir une eau de qualité “potable”, ce qui signifie qu’elle doit être de qualité saine et consommable.
  • Page 3 v Données techniques de la membrane MEMBRANE Type – TFC (Film Composite Fin) Matériau – PA (Polyamide) Charge – Negative Configuration – base de branchement en spirale élastique PERFORMANCE (NOMINALE) Flux THÉOTRIQUE (4,5 bars à 25°C ) : KBO50 : 190 litres / jour KBO75 : 285 litres / jour KBO100 : 380 litres / jour Rejet de sel –...
  • Page 4 Eau filtrée Régulateur de débit Filtre charbon Clips de fixation Filtre à sédiments Eau d’admission Logement de la membrane L’unité comprend trois sections (voir schéma). La membrane, chambre centrale, sépare de chaque côté un filtre à sédiments et un filtre à charbon actif. L’unité est par ailleurs assortie d’un régulateur de débit, ceci permettant l’équilibre entre la quantité...
  • Page 5 v Montage des accessoires : Canalisation Entrée eau vers Osmoseur eau FROIDE Tuyau de conduite Robinet auto-perceur Robinet de Écrou de l’auto-perceur serrage 1. Couper l’alimentation en eau de la canalisation choisie. 2. Ouvrir le robinet d’eau froide servi par cette canalisation pour faire baisser la pression d’eau, puis refermez le.
  • Page 6 v Installation et Opération Installation de la Membrane 1) Déconnecter le tuyau en haut du logement de membrane. 2) Dévisser le couvercle du logement de membrane. 3) Graisser légèrement les deux joints toriques sur la fin de la nouvelle membrane avec une graisse silicone ou un produit similaire. Ceci facilitera l’installation et favorisera une bonne jointure séparant les déchets et l’eau filtrée.
  • Page 7 Arrêt de l’unité. Pour arrêter la production d’eau osmosée, fermer l’arrivée d’eau du robinet sans que la membrane puisse sécher. Si l’unité devait être arrêtée plus de 7 jours, il faudra la remettre en fonctionnement et la laisser fonctionner 30 minutes avant de récupérer l’eau filtrée.
  • Page 8 AVW030 – Attache d’évacuation AVW005 – Tuyau 5 m v Garantie AQUAVIE fournit une garantie de 12 mois à ce produit à compter de la date d’achat contre les défauts de matériels et de fabrication. La membrane bénéficie d’une garantie de 3 mois La garantie ne s’appliquera pas dans les cas avérés d’installation, d’utilisation et...
  • Page 9 OWNERS MANUAL (UK) Model – KBO50/75/100...
  • Page 10 Thank you for choosing to buy the OSMOPUR. v The benefits of using RO Water. Water companies have a responsibility to supply water which is of “potable” quality, this means that it must be of a safe and drinkable quality. This however does not mean that it is safe or suitable for the use of fishkeeping.

  • Page 11: Operating Limits

    v TECHNICAL DATA OF MEMBRANE MEMBRANE Type – TFC (Thin Film Composite) Material – PA (Polyamide) Charge – Negative Configuration – Spiral-wound, Tapping PERFORMANCE (NORMINAL) Theoretical flux (4,5 bars to 25°C ) : KBO50 : 190 liters / day KBO75 : 285 liters / day KBO100 : 380 liters / day Salt Rejection –...
  • Page 12 Permeate water Flow regulator Carbon filter Fixing clips Sediment filter Inlet water Membrane housing v Description of unit The unit consist of three sections (see diagram). The central membrane chamber is flanked on both sides by a sediment filter and an activated carbon filter. The unit is also fitted with a flow regulator, this ensures that the quantities of permeate (usable water) and concentrate (waste water) are balanced and ensure the best conditions for the membrane.

  • Page 13: Assembly Accessories

    v Assembly accessories: Canalisation In Osmosis reverses eau FROIDE Pipe of water main Diverter valve piercing kit Diverty valve Nut of tightening piecing kit 1. Cut the water supply of chosen pipe. 2. Open the tap of cold water served by this pipe to bring down the pressure of water, then close again.
  • Page 14 v Installation and operation Fitting the Membrane 1) Undo pipe connection to the top of the membrane housing. 2) Unscrew the lid of the membrane housing. 3) Lightly grease the two O rings on the end of the new membrane with silicone grease or similar product.
  • Page 15 Shutting down the unit. To simply stop production, turn off feed supply, however the membrane MUST NOT be allowed to dry out. If unit is off for more than 7 days, allow the unit to run to waste for 30 minutes before collecting permeate water. If the unit is to be shut down for longer periods we strongly advise the installation of 2 isolation valves (part no.

  • Page 16: Warranty

    The warranty does not apply in cases of improper handling and/or installation. Prefilters are also not covered by this warranty. If you wish to claim under this warranty please return the product to your AQUAVIE stockist with a copy of your sales receipt. v PARTS LIST & ACESSORIES AVW016 –...

This manual is also suitable for:

Osmopur kbo75Osmopur kbo100
