leolux Howlo Assembly Instructions

Montagehandleiding
Montage-Anleitung
Assembly instructions
Instructions de montage
Om transportschade te voorkomen, wordt het onderstel los uitgeleverd. Dit onderstel
kan eenvoudig zelf gemonteerd worden met behulp van onderstaande handleiding.

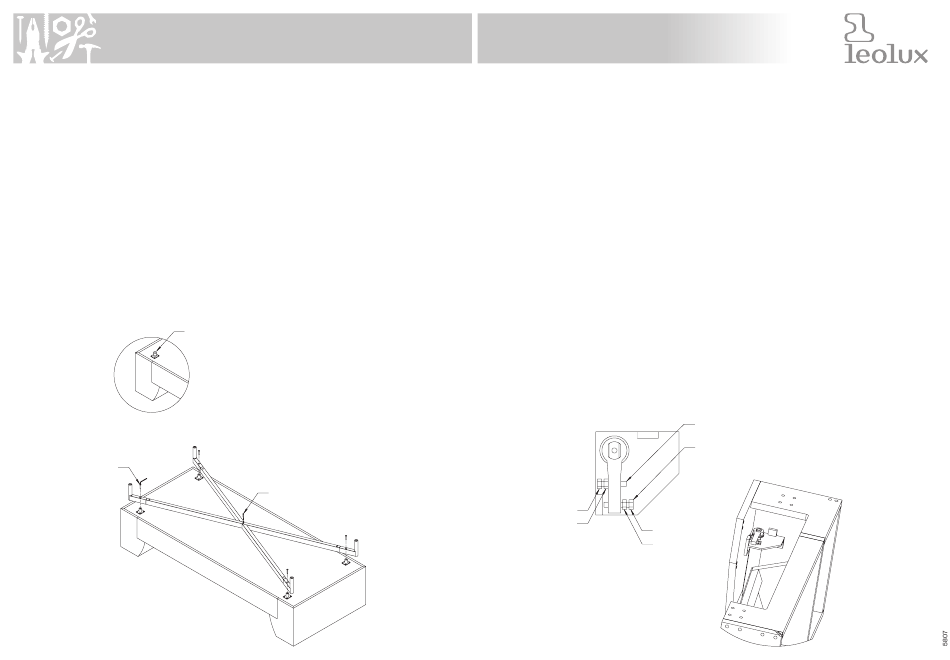

Montagehandleiding onderstel (uitvoering 3-zits bank en love seat)
1. Leg de bank op een schone vlakke ondergrond, voorzichtig op de rug.
2. Beschermdoppen verwijderen.
3. Onderstel in elkaar plaatsen en in het midden vastschroeven met de meegeleverde
spaanplaatschroef. (De kruiskopschroevendraaier is niet meegeleverd)
4. Onderstel met de 4 bouten vastschroeven op de bevestigingspunten.
(De inbussleutel en de bouten zijn meegeleverd)
2.
4.
3.
Howlo
Tijdens transport of in het gebruik kan het voorkomen dat de rugsteun(en) niet exact
meer uitgelijnd is/zijn. De rugsteun(en) kunt u zelf afstellen met behulp van onderstaande
handleiding. De positie van de rugsteun kan t.o.v. de arm of de rug afzonderlijk afgesteld
worden.
Let op: de rugsteun mag op het uiteinde maximaal met 25 kg belast worden.
Handleiding afstellen rugsteun
1. Leg de bank op een schone vlakke ondergrond, voorzichtig op de rug.
2. Rits losmaken aan de onderzijde van de romp.
3. Draai de moer los met een steeksleutel nr. 10 (niet meegeleverd).
Moer A: steun afstellen t.o.v. de arm.
Moer B: steun afstellen t.o.v. de rug.
4. Stel nu de rugsteun af door de zeskantbout in of uit te draaien.
Bout A uitdraaien: de steun boven de arm gaat naar buiten.
Bout A indraaien: de steun boven de arm gaat naar binnen.
Bout B uitdraaien: de steun boven de rug gaat naar achteren.
Bout B indraaien: de steun boven de rug gaat naar voren.
5. Borg nu de afstelling door de moer weer vast te draaien.
6. Sluit de rits.
Bout A
Moer A
Bout B
Moer B
Afstellen positie rugsteun t.o.v. arm
Afstellen positie rugsteun t.o.v. rug
