Fromax 50 Quick Start Manual

FROMAX No. 50

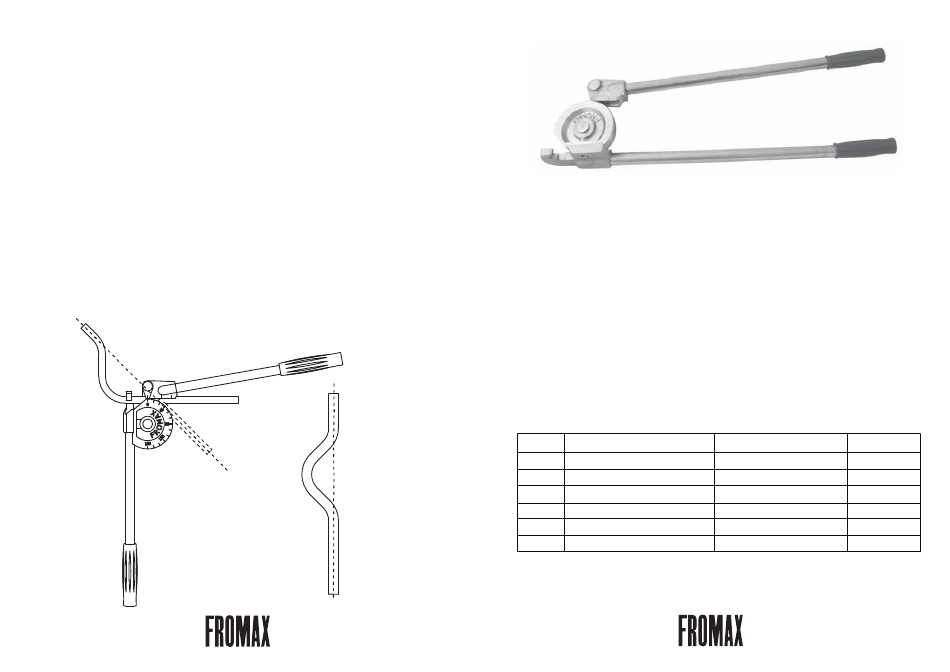

Saddle bends Fig. 3.
1.The first bend is effected at 45° for
example.
2.Turn the tube half a revolution and
bend at 90°.
3. Turn the tube half a revolution and
bend at 45°.
NOTE: The biggest saddle bend is
obtained if the first bend is made at 45°.
The saddle bend will be smaller if the
angle of the fist bend is reduced. The first
and third bend should be effected at the
same number of degrees. For the second
bend the angel of the bend should always
be double that of he first and third bend.
Fig. 3 shows a 45° saddle bend.
AB Fromax
Götlundagatan 19
4
SE-124 71 BANDHAGEN
Fig. 3 Bygelbock
1. Första bocken utföres i t ex 45°.
2. Vänd röret ett havlt var och bocka 90°.
3. Vänd röret ytterligare ett halvt varv och
bocka i 45°.
OBS: Största bygelbocken erhålles om
första bocken utföres i 45°. Bygelbocken
blir mindre om bockvinkeln vid första
bockningen görs mindre.
Den första och tredje bockningen skall
utföras i samma gradantal. Vid den andra
bockningen skall bockningsvinkeln alltid
vara dubbelt så stor som den första och
tredje bockningen. Fig. 3 visar en
bygelbock i 45°.
Fig. 3
Tel. +46 (0)8 86 36 00
Fax +46 (0)8 86 24 47
E-mail info@fromax.com
www.fromax.com
FROMAX No. 50
ENGLISH
No. 50 can be used on soft copper,
chromium plated copper, soft steel,
aluminium and similar tubes, whithout
having the tool fixed in a vice. No
internal support is needed.
To reduce the risk of scratches on the
pipe, we strongly recommend that you
apply a suitable grease to the contact
surfaces between the tool and the pipe.
Moreover, this leads to an increased
tool life.
Product
Art. No.
500 Tube Bender No. 50 6 mm
502
Tube Bender No. 50 8 mm
Tube Bender No. 50 10 mm
504
Tube Bender No. 50 12 mm
506
508 Tube Bender No. 50 15 mm
Tube Bender No. 50 18 mm
509
www.fromax.com
SVENSKA
Nr. 50 kan användas för bockning av
mjuka kopparrör, tunnväggiga stålrör,
aluminium-, rostfria och liknande
mjuka rör. Bockningen kan utföras
utan att verktyget behöver fastspän-
nas i ett skruvstycke. Inget invändigt
stöd behövs.
För att minska risken för repor på
röret som bockas rekommenderar vi
starkt att man fettar in kontaktytorna
mellan verktyget och röret med ett
lämpligt fett. Dessutom leder detta till
en ökad livslängd på verktyget
Pipe diameter Centre radius
20 mm
6 mm
20 mm
8 mm
25 mm
10 mm
12 mm 36 mm
45 mm
15 mm
18 mm 54 mm
