Bedienungsanleitung SUNNYHEAT Wandmontagewinkel (Art. Nr. 221011)
Der SUNNYHEAT Wandmontagewinkel ist zur Positionierung des Paneels an der Wand gedacht. Das
Paneel soll dabei um etwa 45° geneigt sein. Anwendung findet der Wandmontagewinkel bei den
Paneelen der 30er oder 60er Serie mit Rahmen.
Lieferumfang
Anzahl
Komponente
2
Wandmontagewinkel
4
Schrauben für die Befestigung des Wandmontagewinkels mit dem Paneel
1
Inbusschlüssel (Gr. 6) für Schrauben für Paneel
Nicht im Lieferumfang enthalten und für die Montage notwendig
Anzahl
Komponente
4
Schrauben für die Befestigung des Wandmontagewinkels mit der Wand
1
Stift für die Anzeichnung des Winkels an der Wand
1
Bohrmaschine für Schrauben für Wandmontage
1
Messwerkzeug zur Messung des Abstandsmaßes der Wandmontagewinkel

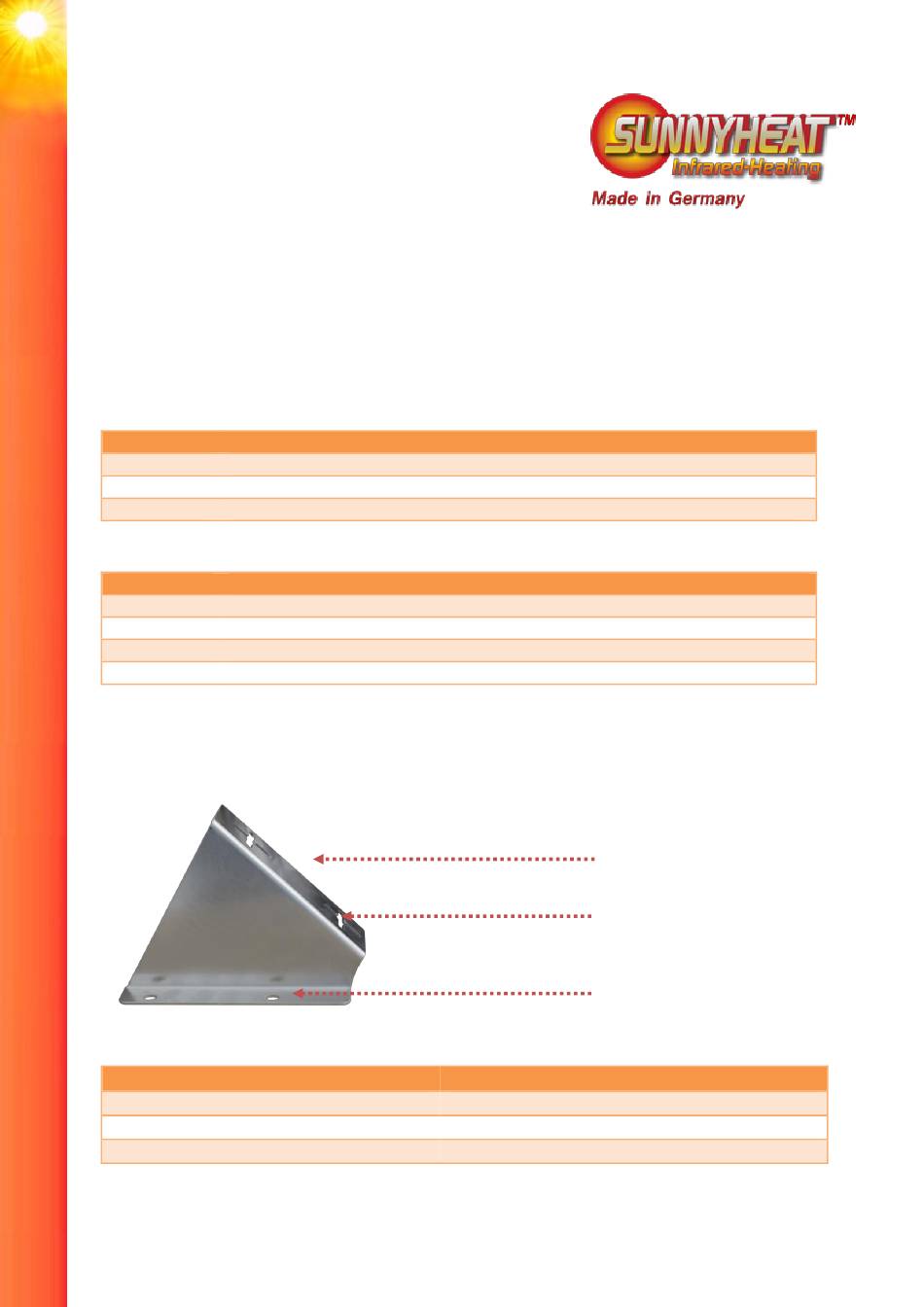

Beschreibung
Nummer
1
2
3
1
2
3
Merkmal
Wandmontagewinkel
Löcher für Schrauben für Wandmontage
Löcher für Schrauben für Paneel
Advertisement
Summary of Contents for Sunnyheat 221011
- Page 1 Bedienungsanleitung SUNNYHEAT Wandmontagewinkel (Art. Nr. 221011) Der SUNNYHEAT Wandmontagewinkel ist zur Positionierung des Paneels an der Wand gedacht. Das Paneel soll dabei um etwa 45° geneigt sein. Anwendung findet der Wandmontagewinkel bei den Paneelen der 30er oder 60er Serie mit Rahmen.
-
Page 2: Montage
Montage Bitte nehmen Sie alle Komponenten des Wandmontagewinkels aus der Verpackung und legen Sie diese in Ihren Arbeitsbereich. Lesen Sie diese Anleitung sorgfältig durch, bevor Sie einen Arbeitsschritt ausführen. Achten Sie darauf, dass der Stecker des Paneels während der kompletten Montage gezogen ist und das Paneel nicht mehr mit Strom versorgt wird. - Page 3 Arbeitsschritt 3: Anzeichnung und Befestigung der Schrauben für Wandmontage Benötigte Komponenten: Wandmontagewinkel, Stift, Abstandsmaß für Wandmontage, Schrauben für Wandmontage, Bohrmaschine, Messwerkzeug Beschreibung: Haben Sie das benötigte Abstandsmaß für die Wandmontage aus Schritt 1 ermittelt, ist es empfehlenswert dieses Maß an der gewünschten Position an der Wand einzuzeichnen, um den Wandmontagewinkel gut positionieren zu können.
- Page 4 Badewanne, einer Dusche oder eines Schwimmbeckens benutzen! Nutzen Sie die SUNNYHEAT Produkte nicht in explosionsgefährdeten Umgebungen! Die SUNNYHEAT Produkte sind für den Betrieb in geschlossenen, trockenen Räumen mit einem Temperaturbereich von -10,0 °C bis +50,0 °C ausgelegt! Personen (auch Kinder) mit verminderten körperlichen Sinneswahrnehmungsfähigkeiten oder geistigen...
- Page 5 Die Haftung erstreckt sich nicht auf Teile, Material oder sonstige Ausrüstungsgegenstände, die vom Kunden oder in dessen Auftrag hergestellt und dem Hersteller zur Verfügung gestellt wurden.
- Page 6 Instruction SUNNYHEAT wall mounting angle (Item no. 221011) The SUNNYHEAT wall mounting angle helps you to position the SUNNYHEAT panel on the wall. The panel should have an angle of about 45 °. It finds its application with the panels of the 30 or 60 series with frame.
- Page 7 Mounting Please take all the components of the wall mounting angle from the box and place it in your workspace. Read these instructions carefully before performing an operation. Make sure that the plug of the panel is pulled out of the power outlet during the complete installation and the panel is no longer supplied with power.
- Page 8 Required components: Wall mounting angle, bolts for mounting the wall mounting angle on the panel, SUNNYHEAT heating panel, Allen key for bolts for panel Description: Within the frames at the back of the panel are threads. With these threads you mount the wall mounting angle with the panel.
- Page 9 SUNNYHEAT products, unless they are supervised or have been given instructions with regard to the use of SUNNYHEAT products, by a person who is responsible for their safety! Disposal We are not liable for object/property damage or personal injury arising from the inappropriate installation caused by failure to comply within the permissible operation and/ or the safty construction as well as spontaneous breakage of glass.
- Page 10 The liability does not extend to parts, materials or other items of equipment that have been manufactured by the customer or on his order and then have been made provided to the manufacturer.
