Las frecuencias por debajo de 433 MHZ están prohibidas en Europa. Solo se permiten en países donde están autorizadas y
que no pertenecen a la UE. Cualquier uso o manejo de estas frecuencias es responsabilidad del comprador.
En cumplimiento de la DIRECTIVA 2014/53/EU
FABRICADO POR /FAB: ESB06450563
ATENCIÓN: EN EL TX NEWCLONER (MULTICLONER) SE PUEDE PONER UNA
MODO DE ENTRADA DIRECTA EN EL RECEPTOR
INSTRUCCIONES DE PROGRAMACIÓN
.
1
Localizar el selector DIP en el interior del mando. Hacer palanca para separar
la carcasa mediante la pestaña de la cara inferior según la imagen de abajo.
2. Seleccionar la combinación en el DIP para la marca elegida. Ir a la tabla 1.
3. El mando está listo para ser usado. Consultar el manual de usuario del
receptor.
Nota: Para BFT, MUTANCODE y ERREKA es necesario presionar el botón oculto (con un clip u objeto
pequeño) antes de pulsar un botón (botones del 1 al 4).
DS008 TX NEW CLONER

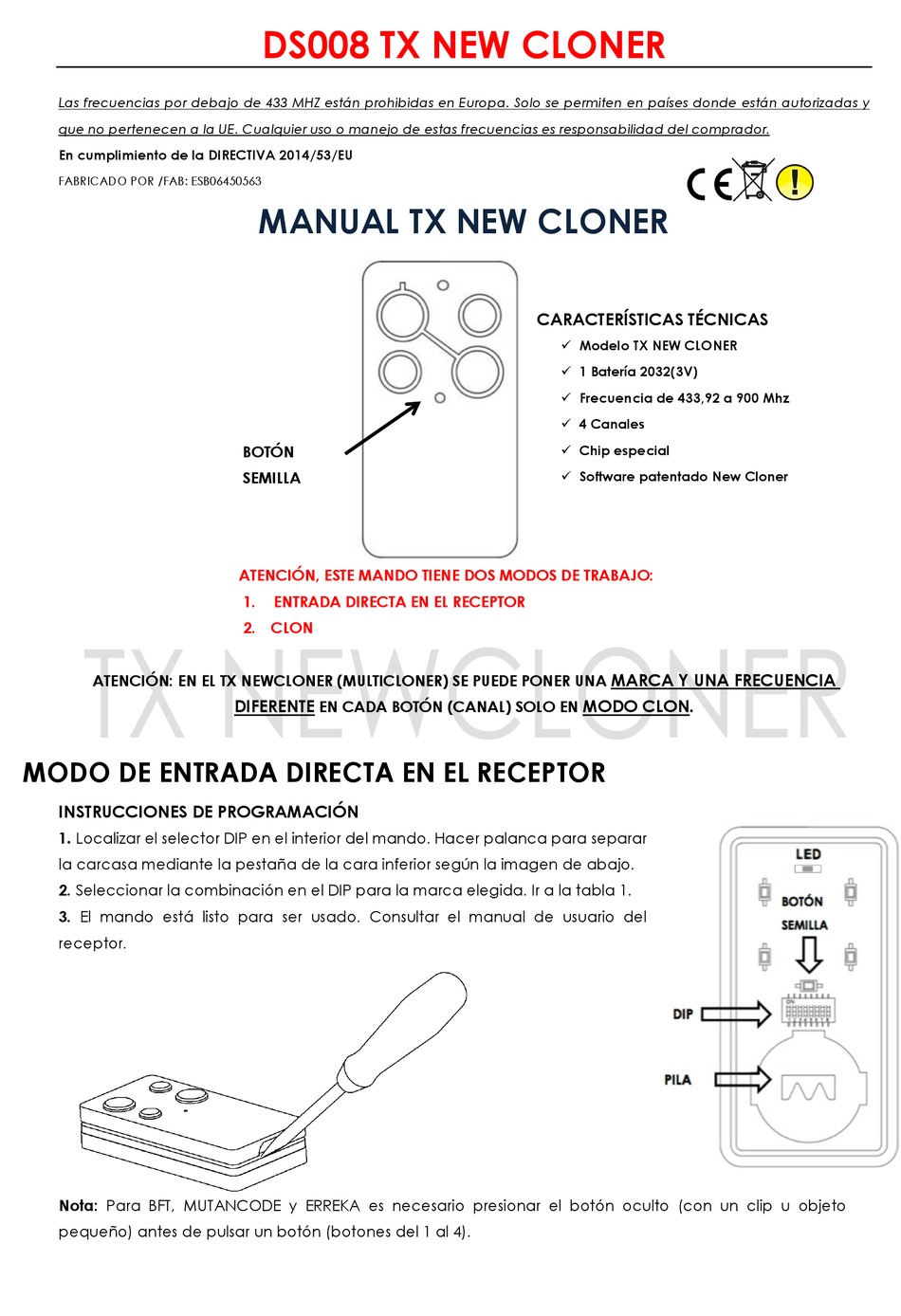

MANUAL TX NEW CLONER
BOTÓN
SEMILLA
ATENCIÓN, ESTE MANDO TIENE DOS MODOS DE TRABAJO:
1.
ENTRADA DIRECTA EN EL RECEPTOR
2. CLON
DIFERENTE
EN CADA BOTÓN (CANAL) SOLO EN
CARACTERÍSTICAS TÉCNICAS
ü Modelo TX NEW CLONER
ü 1 Batería 2032(3V)
ü Frecuencia de 433,92 a 900 Mhz
ü 4 Canales
ü Chip especial
ü Software patentado New Cloner
MARCA Y UNA FRECUENCIA
MODO CLON.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Summary of Contents for Clone and copy TX NEW CLONER
- Page 1 UE. Cualquier uso o manejo de estas frecuencias es responsabilidad del comprador. En cumplimiento de la DIRECTIVA 2014/53/EU FABRICADO POR /FAB: ESB06450563 MANUAL TX NEW CLONER CARACTERÍSTICAS TÉCNICAS ü Modelo TX NEW CLONER ü 1 Batería 2032(3V) ü Frecuencia de 433,92 a 900 Mhz ü 4 Canales BOTÓN ü...
- Page 2 DS008 TX NEW CLONER Frequencies below 433 MHZ are forbidden in Europe. They are only allowed in countries where they are authorized and don’t belong to the EU. Any handling or use of these frequencies are at buyer’s responsibility. In compliance with DIRECTIVE 2014/53/EU...
- Page 3 DS008 TX NEW CLONER Le frequenze inferiori a 433 MHz sono proibite in Europa. Sono ammessi solo nei paesi in cui sono autorizzati e che non appartengono all'UE. Qualsiasi utilizzo o trattamento di queste frequenze è responsabilità dell'acquirente. In conformità con la DIRETTIVA 2014/53 / UE...
- Page 4 DS008 TX NEW CLONER Les fréquences inférieures à 433 MHz sont interdites en Europe. Elles ne sont autorisées que dans les pays où une autorisation a été effectuée et n'appartenant pas à l'UE. Toute utilisation ou manipulation de ces fréquences relève de la responsabilité...
- Page 5 DS008 TX NEW CLONER Tabla 1: Entrar directamente en el receptor. Table 1: Entering directly into the receiver. Tabella 1: Immettere direttamente nel ricevitore. Tableau 1 : À entrer directement dans le récepteur. Brand Comments DIP SWITCHES Marca Original Comentarios...
- Page 6 DS008 TX NEW CLONER 1 2 3 4 5 6 7 8 Compatible Rolling con/with Code CENTURION 433.92 MHZ Compatible con/with 1 2 3 4 5 6 7 8 (KING SISTEM) Rolling GENIE Code GENIE GREEN GENIE WOOD MIO TR-2 433.92 MHZ...
- Page 7 DS008 TX NEW CLONER Compatible 1 2 3 4 5 6 7 8 Hidden button ERREKA Rolling Botónsemilla SOL R Code Bouton caché SOL4R 433.92 MHZ 1 2 3 4 5 6 7 8 Compatible con/with Rolling Red LED FAAC...
- Page 8 DS008 TX NEW CLONER Compatible con/with 1 2 3 4 5 6 7 8 Liftmaster Chamberlain Encrypted Motorlift 700 Code Lobas Raynor Orion 433.92 MHZ Compatible con/with 1 2 3 4 5 6 7 8 Marantec Fixed Twobi Code Raynor New England 433.92 mhz...
- Page 9 DS008 TX NEW CLONER 1 2 3 4 5 6 7 8 Compatible con/with Rolling NICESMILO Code 433.92 MHZ Compatible 1 2 3 4 5 6 7 8 con/with NOVOTROM Rolling NOVOFERM Code TORMATIC 433.92 MHZ Compatible con/with 1 2 3 4 5 6 7 8...
- Page 10 DS008 TX NEW CLONER 1 2 3 4 5 6 7 8 Compatible con/with Fixed AVANTI Code 433.92 MHZ 1 2 3 4 5 6 7 8 Compatible con/with OPEN ROLLTORE CODE 433.92 MHZ 1 2 3 4 5 6 7 8...
-
Page 11: Instrucciones De Programación
CLONE MODE PROGRAMMING INSTRUCTIONS 1. Locate the selector switch at the front of the remote CLONER (TX NEW CLONER). Use a screw to lever the front case. Select the DIP position of the chosen brand. Example: Fixed Code. The DIP combination for Fixed... - Page 12 DIP per codice fisso è mostrata nell'immagine qui sotto. 3. Premere il pulsante 5 (pulsante / seme nascosti) di CLONER (TX NEW CLONER) situato nel foro sotto i pulsanti visibili. Questo attiva la modalità clone e il LED di controllo si accenderà.
-
Page 13: Dip Switches
DIP switch pour le code fixe est montrée sur l'image ci-dessous. Appuyez sur le bouton 5 (bouton caché) du CLONER (TX NEW CLONER) situé dans le trou situé sous les boutons visibles. Cela active le mode de clonage et le voyant de la télécommande s'allume. - Page 14 DS008 TX NEW CLONER Compatible con/with FORSA 868 MHz MODO ESCÁNER Compatible El mando escanea AMBOS V2, con/with 433 y 868 MHz FAAC SCAN MODE 868 MHz Remote scans BOTH V2, 433 433 MHz and 868 MHz MODE SCAN La télécommande scanne BOTH V2, 433 and 868 MHz MODO ESCÁNER...
-
Page 15: Mode Scan
DS008 TX NEW CLONER MODO ESCÁNER Compatible El mando escanea CUALQUIER con código mando con código variable VARIABLE/with SCAN MODE ROLLING code Remote scans ANY rolling code remote MODE SCAN La télécommande scanne toute télécommande à code variable...
Need help?
Do you have a question about the TX NEW CLONER and is the answer not in the manual?
Questions and answers
Battery changed but doesn t work what i need to do
If the TX NEW CLONER does not work after changing the battery, follow these steps:
1. Ensure the new battery (2032, 3V) is correctly installed with the proper polarity.
2. Check if the remote needs to be reprogrammed, as changing the battery may reset its settings.
3. If using the cloning mode, repeat the cloning process by following these steps:
- Press the hidden button (button 5) at the back to activate cloning mode.
- Press and release the button you want to clone.
- Place the CLONER remote close to the original remote.
- Press and hold the button on the original remote until the LED on the CLONER remote flashes three times.
4. Verify the DIP switch settings if using direct input mode and adjust them as required.
5. Ensure the remote's frequency matches the receiver's supported frequency.
If the issue persists, try resetting and reprogramming the remote again.
