Merlaud DRS 849 L-M Operation & Maintenance Instructions Manual

NOTICE D'UTILISATION ET DE DEPANNAGE
PUPITRES D'APPELS

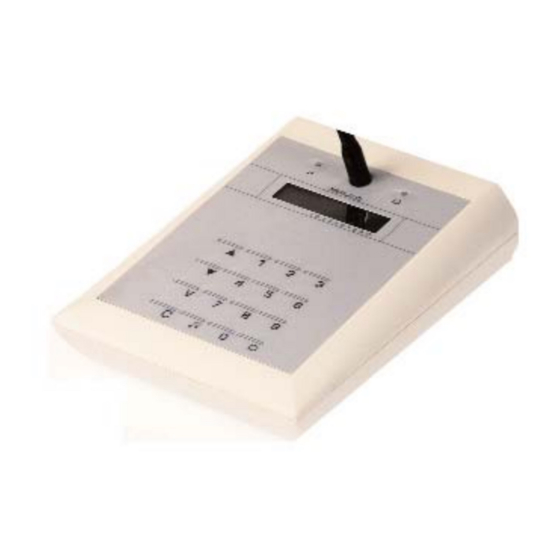

DESCRIPTION
• Clavier Tactile pour la sélection de zones
• Afficheur LCD pour la signalisation.
• Préamplificateur
• Carillon numérique avec Led de signalisation
• Pupitre entièrement surveillé à partir de la capsule Micro, compatible
avec les exigences de la norme 60849.
• Soft keypad for zone selection
• LCD display
• Preamplifier
• Digital chime with signaling Led
• Fully monitored including the microphone head in conformity with
European standard 60849 for Emergency Evacuation system.
SPECIFICATIONS
Code
Sortie
Output
Bande passante / Bandwidth
Clavier souple / Soft touch keypad
Afficheur
Display
Alimentation / DC supply
Consommation / Consumption
Fig :2
Merlaud
1 2 3 4 5 6 7 8 9 10
1 2
4 5
V 7
8
C 0
M E R L A U D
e r l a u d
9 rue de La Briqueterie - P.A.E. des FAUVETTES - 95330 DOMONT (FRANCE)
Tel. 01 39 91 77 78 - Fax 01 39 91 90 66 -
/ OPERATION & MAINTENANCE INSTRUCTIONS
/ PAGING DESKS
DO3-51-2615-DRS849L_M-V190505
/ DESCRIPTION
/ SPECIFICATIONS
DRS849L-M
2615
-10dB / Sym avec transfo
-10dB / Sym with transformer
100-12000Hz
4 x 4
LCD - 1 ligne 16c
LCD - 1 ligne 16c
24V CC
250mA
PANNEAU AVANT
3
6
9
NB :
Led 1 clignotante Carillon ON > Led 1 fixe Micro ON
Led 1 Blinking = Chime on going > Led On = Microphone switched ON
DIMENSIONS
Fig :1
Merlaud
1 2 3 4 5 6 7 8 9 10
1
4
V 7
C
150 mm
/ FRONT PANEL
1 : Led carillon ou micro
Talk Led
2 : Micro ADU400
4 : Navigation Haut
5 : Navigation Bas
6 : numérotation 0 à 9
0 - 9
V
7 : Validation / Validation
C
8 : Annulation / Cancel
9 : Carillon / Chime push to talk
10 : Appel Micro / Mic push to talk
www.merlaud.com
DRS 849 L-M
Code 2615
Page 1/7
/ DIMENSIONS
2 3
5 6
8 9
0
/ Chime or
/ Mic ADU400
/ Selection button
/ Selection button
/ Push button
