- Page 1 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS...
- Page 2 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS...

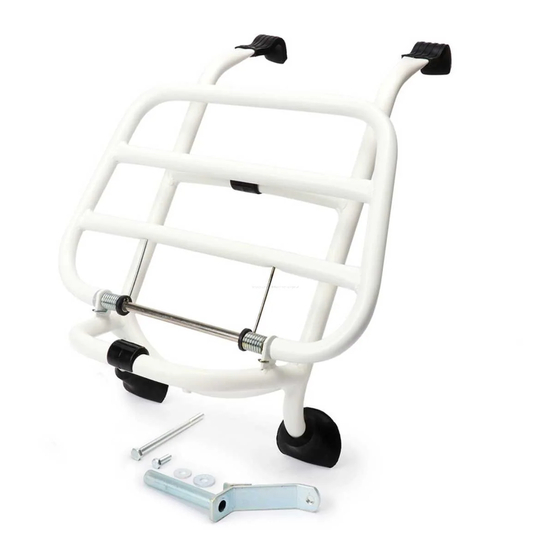

- Page 3 MONTAGEANLEITUNG Gepäckträger vorne ASSEMBLY INSTRUCTIONS front rack Vespa GTS HPE + Super Tech (2019-) MN3660W / MN3660C / MN3660MB...
- Page 4 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Benötigtes Werkzeug: Maulschlüssel Weite 10 Ratsche mit Torx T25 Schlitz-Schraubendreher Feile + Schablone Tools needed: open-end wrench size 10 ratchet with Torx T25 Schablone, Maßstab 1:1 / Template, scale 1:1 slotted screwdriver file + template...
- Page 5 Seitlich mit Hilfe des Schlitz-Schrau- bendrehers das Emblem entfernen. Remove the emblem from the side using the slotted screwdriver. Schraube von Kaskade lösen (Torx T25). Loosen screw from cascade (Torx T25). Lenker einschlagen, Kaskade nach oben abnehmen. Turn handlebars in, take cascade away upwards.
- Page 6 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Kaskade durch Ziehen nach unten und vorne vorsichtig aushängen und abziehen. Carefully unhook the cascade by pulling it down and forward and pull it off. Es gibt drei Befestigungspunkte am unteren Ende der Kaskade, die zu lösen sind. There are three attachment points at the bottom of the horn cover that need to be loosened.
- Page 7 Die Schablone (Seite 4) ausschneiden und auf der Rückseite platzieren. Cut out the template (page 4) and place it on the back. Die freie Stelle mit einem Edding o.ä. markieren. Mark the free space with an Edding (or similar). Schablone entfernen. Remove the template.
- Page 8 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Mit der Feile den markierten Bereich wegschleifen. Use the file to grind away the marked area. Ansicht nach dem Schleifen. View after grinding. Die Halterung mit der langen Schrau- be und Unterlegscheibe am Rahmen befestigen. Secure the bracket to the frame with the long screw and washer.
- Page 9 Die Kaskade ansetzen und den Halter durch die Öffnung führen. Attach the horn cover and guide the bracket through the opening. Kaskade zur Befestigung unten leicht andrücken und oben einhängen. Press the horn cover softly at the bottom for fastening and hook it in at the top.
- Page 10 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Den Gepäckträger oben an der Kante einhängen und ausrichten. Hook the front rack onto the edge at the top and align it. Den Gepäckträger mit der kleinen Schraube am Halter befestigen. Fasten the front rack to the holder with the small screw.
- Page 12 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS Scooter Center GmbH T +49 (0) 22 38. 30 74 30 Kurt-Schumacher-Str. 1 F +49 (0) 22 38. 30 74 74 50129 Bergheim-Glessen info@scooter-center.com Deutschland www.scooter-center.com...
