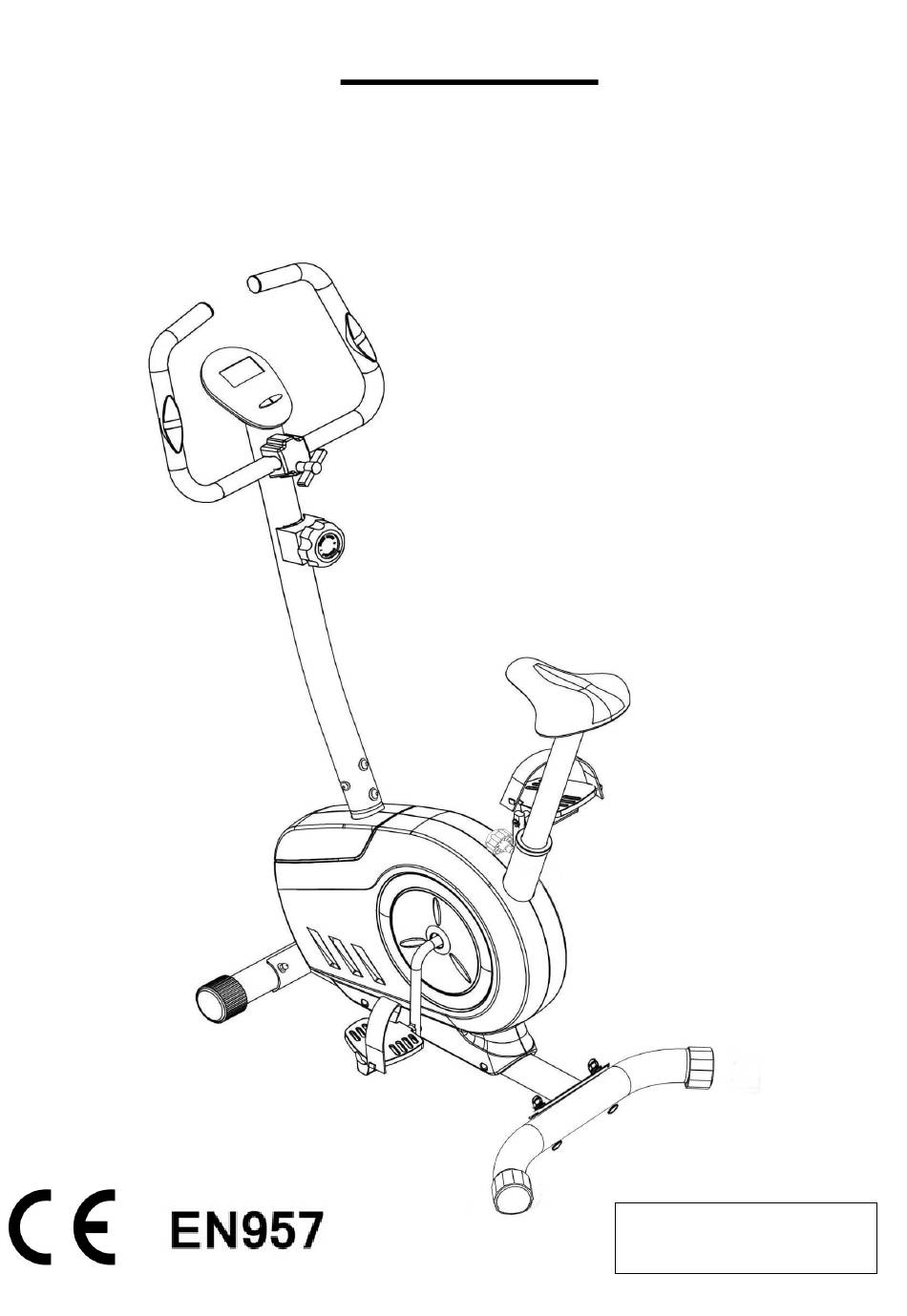

  • Page 1 NOTICE Vélo Compact SP-BIKE MODEL SP-BI101 PILE NON FOURNIE...
  • Page 2 INFORMATION DE SECURITE IMPORTANTE 1. Avant de commencer à faire de l'exercice, lisez attentivement le manuel, conservez ce manuel pour vos besoins futurs. Avant de commencer tout programme d'exercice, vous devriez d'abord consulter votre médecin pour déterminer si vous avez un problème médical ou physique qui pourrait mettre en danger votre santé et votre sécurité.
  • Page 3 VUE EXPLOSEE ： Si la vis ne se trouve pas dans l'emballage de l’appareil, veuillez vérifier qu'elle ne soit pas Conseil assemblée à l'avance...

  • Page 4: Liste Des Pieces

    Liste des pieces Description Description Cadre principal Fil du capteur inférieur Stabilisateur Arrière Poteau avant Capuchon arrière Fil de tension Bouchon d'extrémité Bouton de résistance Stabilisateur avant Rondelle 5MM Vis de maintien M8 * 60 Boulon M5 * 40 Rondelle courbée Fil du capteur supérieur écrou borgne M8 Moniteur...

  • Page 5: Instructions D'assemblage

    INSTRUCTIONS D’ASSEMBLAGE Etape 1: Etape 1 Fixez le stabilisateur arrière (2) au cadre principal (1) à l’aide de deux vis de maintien (6), de deux rondelles courbées (7) et de deux écrous bombés (8). démarrez les deux boulons de carrosserie, puis serrez les écrous bombés. Le stabilisateur avant (5) est installé...
  • Page 6 INSTRUCTION D’ASSEMBLAGE ETAPE 3: Etape 3 Prenez le montant avant (19) et connectez le fil du capteur inférieur (18) au fil du capteur supérieur (17). 2) Voir dessin 1.Tirez vers le haut sur le support en métal (C) du crochet de résistance inférieur (46) et insérez l'extrémité...
  • Page 7 ETAPE 4 Etape 4 : Mettez 1 ou 2 piles de type «AA» ou «AAA» dans le moniteur en fonction du modèle. Puis les voyants (numéro) sur l'écran LCD s’affiche. Utilisez une clé en croix pour démonter 2 boulons et rondelles du moniteur.
  • Page 8 Nos produits fitness bénéficient d’une garantie commerciale de 2 ans sur le châssis, 1 ans sur le moteur et 6 mois sur les pièces d’usures sur le site www.sparraw.com, à compter de la date de livraison, dans des conditions normales d’utilisation.
  • Page 9 à leurs connaissances techniques de chaque modèle. N’hésitez pas à nous contacter, du lundi au vendredi, de 9h à 17h : Téléphone au +33 (0)9.77.55.66.35 Email : contact@sparraw.com Adresse : JT2D SAS 22 rue de l’Industrie...

  • Page 11: Magnetic Bike

    Operating Instructions Magnetic Bike MODEL SP-BI101...

  • Page 12: Important Safety Information

    IMPORTANT SAFETY INFORMATION 12. Before you start to exercise, read the manual carefully, keep this manual for future reference. 13. Before beginning any exercise program you should consult your doctor first to determine if you have any medical or physical conditions that could put your health and safety at risk. Your doctor’s advice is essential if you are taking medication that affects your heart rate, blood pressure or cholesterol level.

  • Page 13: Exploded View

    EXPLODED VIEW...

  • Page 14: Part List

    Part List Description Description Main Frame Lower Sensor Wire Rear Stabilizer Front Post Rear End Cap Tension Wire Front End Cap Tension Knob Front Stabilizer Washer 5MM Carriage Bolt M8*60 Bolt M5*40 Curved Washer Upper Sensor Wire Domed Nuts M8 Computer Crank Foam...
  • Page 15 ASSEMBLY INSTRUCTIONS STEP1: Step1 :Attach the Rear Stabilizer (2) to the Main Frame (1) with two Carriage Bolts (6), two Curved Washers (7), and two Domed Nuts(8); start both Carriage Bolts, and then tighten the Domed Nuts. The front Stabilizer (5) is installed in the same way as the Rear Stabilizer (2). STEP2: Step2 :Attach the Seat (15) to the Seat Support (12) with three Washer (14), three Nuts(13),...
  • Page 16 ASSEMBLY INSTRUCTIONS STEP3: Step3 :Take the Front Post(19)and connect the lower Sensor Wire(18) with the Sensor Wire(17). Number 20 : Next,attach the Front Post(19)to the Main Frame(1)using a Curved Washer(7) and Hex Bolt(16).Attach the Tension Knob(21) lever at Eight levels to the Front Post(19) with a Curved Washer(22)and a screw(23).
  • Page 17 STEP4: :Put 1pc or 2pcs of “AA”or“AAA”size batteries into the computer. Then see the computer Step4 display numbers on LCD or not. Use cross wrench to demount 2pcs of bolts and washers from the computer. Link the sensor wire (18) from the computer holder to the sensor wire (24) from the computer together.

  • Page 18: Warranty

    - Intact packaging but the product has a problem not linked to the transport or missing parts. Please send justifying photos and product invoice to contact@sparraw.com under 72 working hours and don’t sign the delivery slip.
