ISTRUZIONI INSTALLAZIONE
I
COLONNA DOCCIA TELESCOPICA SLIM
Installation INSTRUCTIONS FOR THE
GB
TELESCOPIC SHOWER COLUMN SLIM
INSTRUCTIONS D'INSTALLATION POUR
F
COLONNE DE DOUCHE TELESCOPIQUE SLIM
PS22565
Advertisement
Table of Contents
Summary of Contents for fromac PS2256

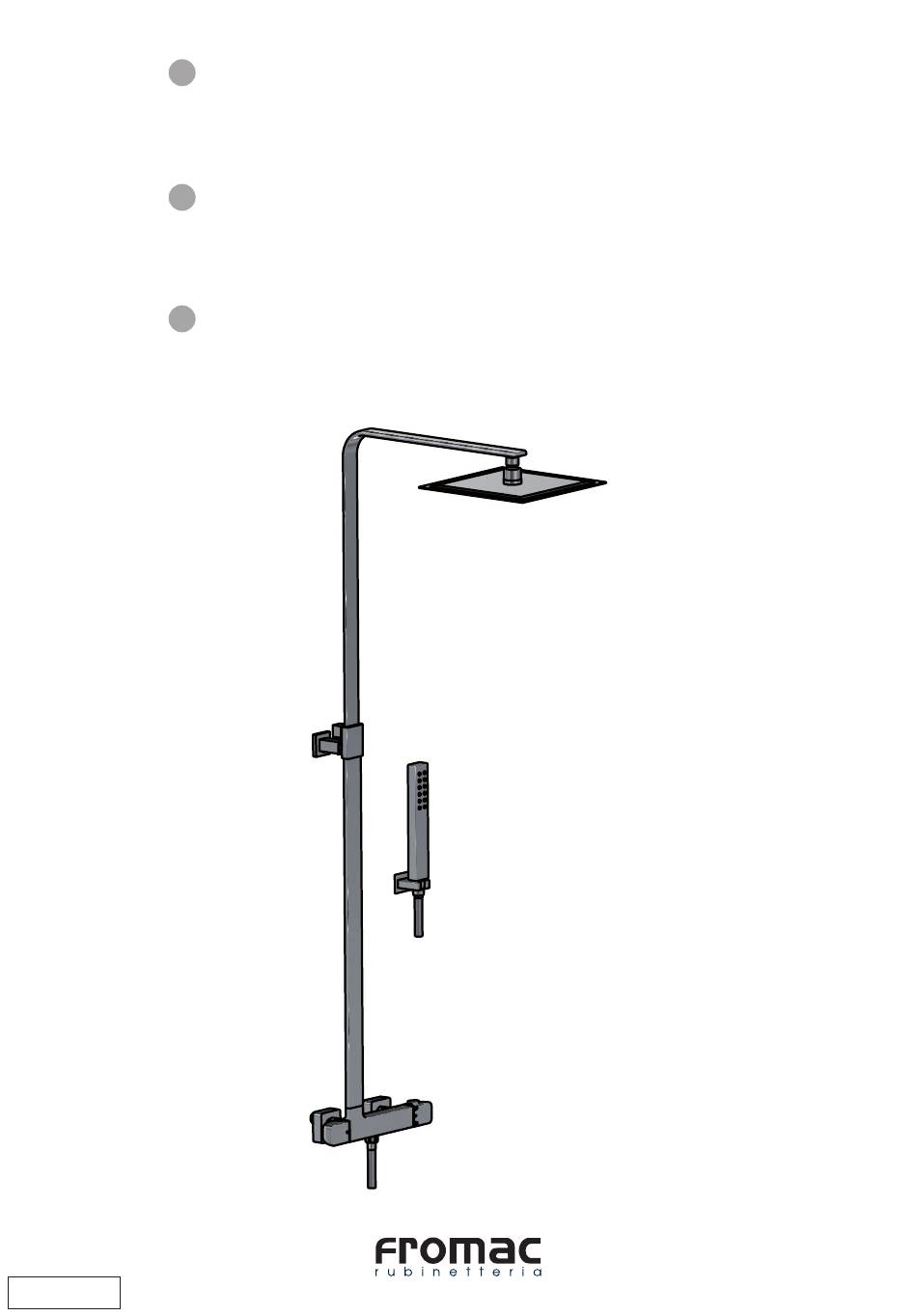

- Page 1 ISTRUZIONI INSTALLAZIONE COLONNA DOCCIA TELESCOPICA SLIM INSTALLATION INSTRUCTIONS FOR THE TELESCOPIC SHOWER COLUMN SLIM INSTRUCTIONS D’INSTALLATION POUR COLONNE DE DOUCHE TELESCOPIQUE SLIM PS22565...
- Page 2 (22) et les visser à l’horizontale sur les alimentations de l’eau chaude à gauche et froide à droite. A TERMINI DI LEGGE QUESTO DISEGNO NON PUO' ESSERE RIPRODOTTO E/O DISTRIBUITO SENZA L'AUTORIZZAZIONE DI FROMAC RUBINETTERIE Purger les arrivées d’eau pour éviter la présence d’impuretés. Visser les rosaces (23) sur les raccords excentrés (22), puis visser les écrous (24) sur les raccords excentrés (22) et serrer à...
- Page 3 Smussi non quotati Raggi non quotati Trattamenti termici Finitura superficiale A TERMINI DI LEGGE QUESTO DISEGNO NON PUO' ESSERE RIPRODOTTO E/O DISTRIBUITO SENZA L'AUTORIZZAZIONE DI FROMAC RUBINETTERIE (18). Démonter le tube (2) du thermostatique A ( 1 : 4 ) (1).
- Page 4 Smussi non quotati Raggi non quotati Trattamenti termici Finitura superficiale to the wall bracket (8) using the two A TERMINI DI LEGGE QUESTO DISEGNO NON PUO' ESSERE RIPRODOTTO E/O DISTRIBUITO SENZA L'AUTORIZZAZIONE DI FROMAC RUBINETTERIE grub screws (9). Revisione Data Descrizione revisione...
- Page 5 Firma Peso Materiale Smussi non quotati Raggi non quotati Trattamenti termici Finitura superficiale A TERMINI DI LEGGE QUESTO DISEGNO NON PUO' ESSERE RIPRODOTTO E/O DISTRIBUITO SENZA L'AUTORIZZAZIONE DI FROMAC RUBINETTERIE Revisione Data Descrizione revisione Disegnato Controllato/Approvato Denominazione Collegare il dado del flessibile doccia (17) al corpo (1) assicurando la tenuta con la guarnizione...
- Page 6 Peso Materiale Smussi non quotati Raggi non quotati Trattamenti termici teMPerAtUre SettINGS A TERMINI DI LEGGE QUESTO DISEGNO NON PUO' ESSERE RIPRODOTTO E/O DISTRIBUITO SENZA L'AUTORIZZAZIONE DI FROMAC RUBINETTERIE Scala: Codice: Disegnato Controllato/Approvato Tolleranze non indicate reGLAGe De LA teMPerAtUre...
- Page 7 Raggi non quotati Trattamenti termici A TERMINI DI LEGGE QUESTO DISEGNO NON PUO' ESSERE RIPRODOTTO E/O DISTRIBUITO SENZA L'AUTORIZZAZIONE DI FROMAC RUBINETTERIE Using a screwdriver prise off the cover (25). Unscrew the grub screws (26) and extract the handles (27) and (28) and also the rings (29). In order to remove the thermostatic cartridge (31), unscrew the grub screw (30) with the hexagonal key and then extract the cartridge (31) from the main body (1) using pliers.
- Page 8 Température eau chaude à l’arrivée: 60°C maximum (conseillée 55°C) Via Pagane, 20 Zona Artigianale - 25060 Marmentino Ville (BS) Italy Pour préserver la cartouche, nous recommandons l’utilisation de Tel +39 030 9228261 - Fax +39 030 9228263 filtres en amont de la robinetterie. www.fromac.it - info@fromac.com...
