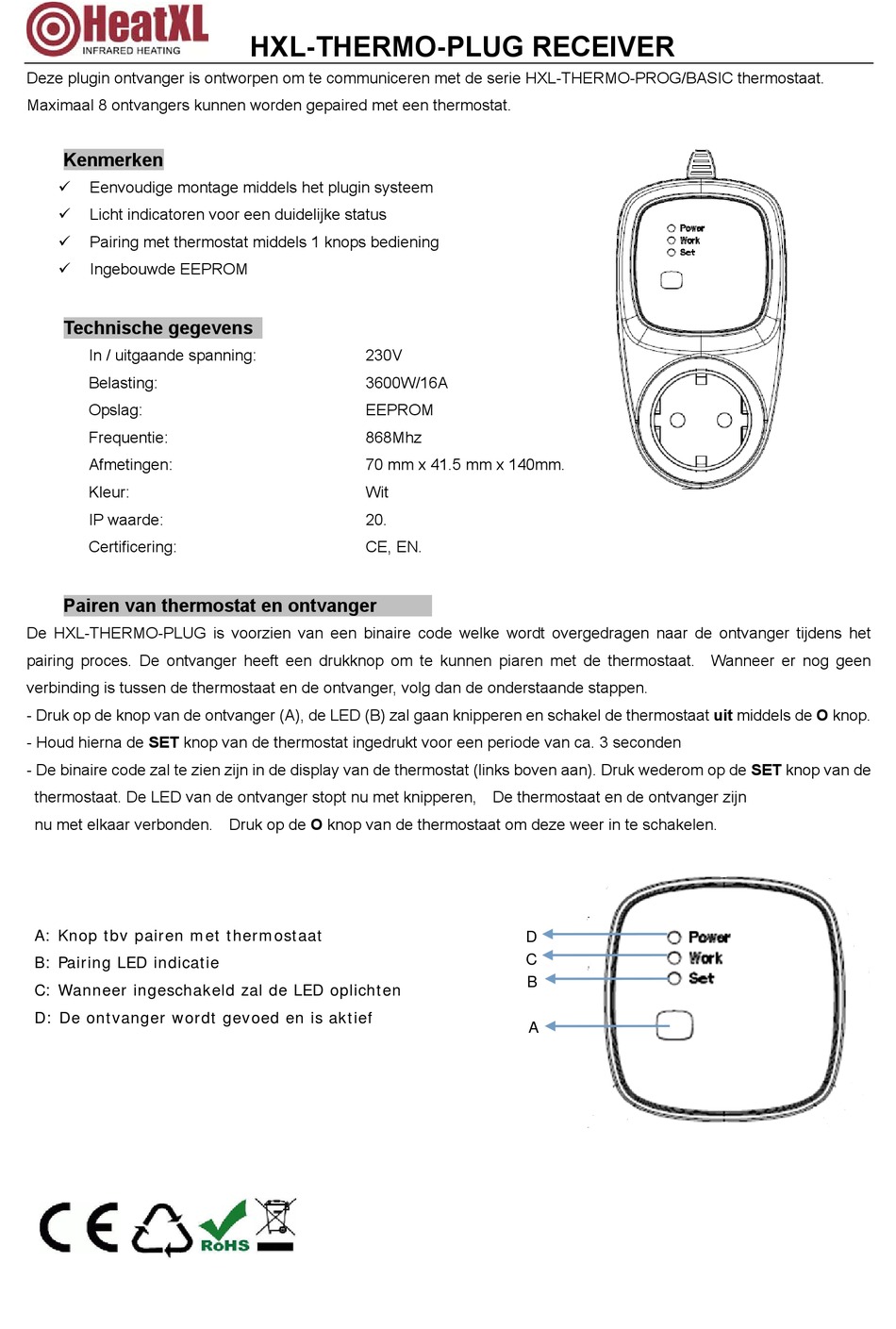

HeatXL HXL-THERMO-PLUG Manual

Deze plugin ontvanger is ontworpen om te communiceren met de serie HXL-THERMO-PROG/BASIC thermostaat.
Maximaal 8 ontvangers kunnen worden gepaired met een thermostat.
Kenmerken
Eenvoudige montage middels het plugin systeem

Licht indicatoren voor een duidelijke status

 Pairing met thermostat middels 1 knops bediening
 Ingebouwde EEPROM
Technische gegevens
In / uitgaande spanning:
Belasting:
Opslag:
Frequentie:
Afmetingen:
Kleur:
IP waarde:
Certificering:
Pairen van thermostat en ontvanger
De HXL-THERMO-PLUG is voorzien van een binaire code welke wordt overgedragen naar de ontvanger tijdens het
pairing proces. De ontvanger heeft een drukknop om te kunnen piaren met de thermostaat. Wanneer er nog geen
verbinding is tussen de thermostaat en de ontvanger, volg dan de onderstaande stappen.
- Druk op de knop van de ontvanger (A), de LED (B) zal gaan knipperen en schakel de thermostaat uit middels de O knop.
- Houd hierna de SET knop van de thermostat ingedrukt voor een periode van ca. 3 seconden
- De binaire code zal te zien zijn in de display van de thermostat (links boven aan). Druk wederom op de SET knop van de
thermostaat. De LED van de ontvanger stopt nu met knipperen, De thermostaat en de ontvanger zijn
nu met elkaar verbonden. Druk op de O knop van de thermostaat om deze weer in te schakelen.
A: Knop tbv pairen met thermostaat
B: Pairing LED indicatie
C: Wanneer ingeschakeld zal de LED oplichten
D: De ontvanger wordt gevoed en is aktief
HXL-THERMO-PLUG RECEIVER
230V
3600W/16A
EEPROM
868Mhz
70 mm x 41.5 mm x 140mm.
Wit
20.
CE, EN.
D
C
B
A
