RDM SPLITTER 6R

User Manual

Instrukcja obsługi

This manual contains important information about usage and maintenance. Please read

before operating this fixture.

Instrukcja zawiera ważne informacje na temat użytkowania. Prosimy o szczegółowe

zapoznanie się z nią przed pierwszym użyciem.

Table of Contents

Need help?

Do you have a question about the RDM SPLITTER 6R and is the answer not in the manual?

Questions and answers

Summary of Contents for LIGHT 4ME RDM SPLITTER 6R

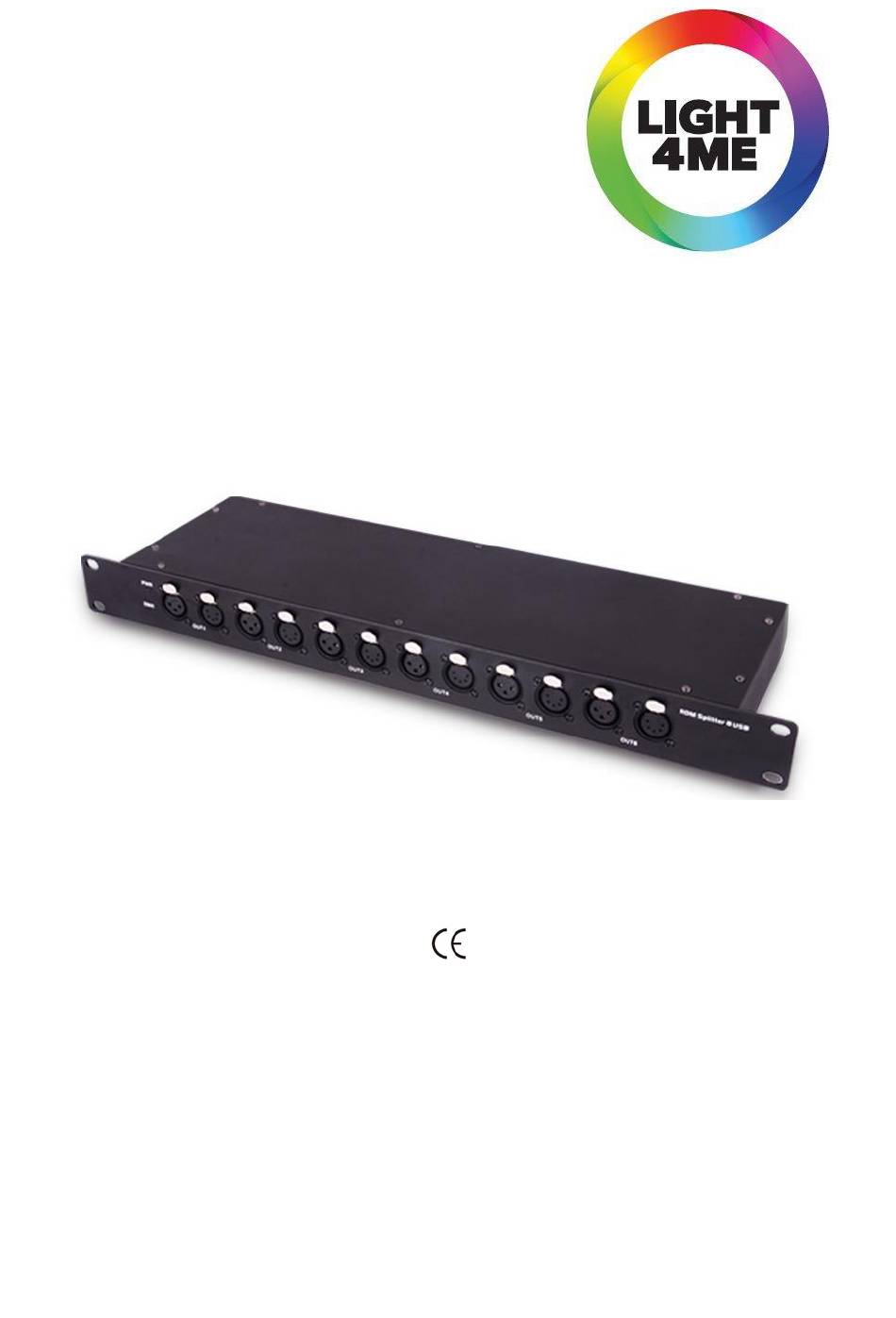

Page 1 RDM SPLITTER 6R User Manual Instrukcja obsługi This manual contains important information about usage and maintenance. Please read before operating this fixture. Instrukcja zawiera ważne informacje na temat użytkowania. Prosimy o szczegółowe zapoznanie się z nią przed pierwszym użyciem.

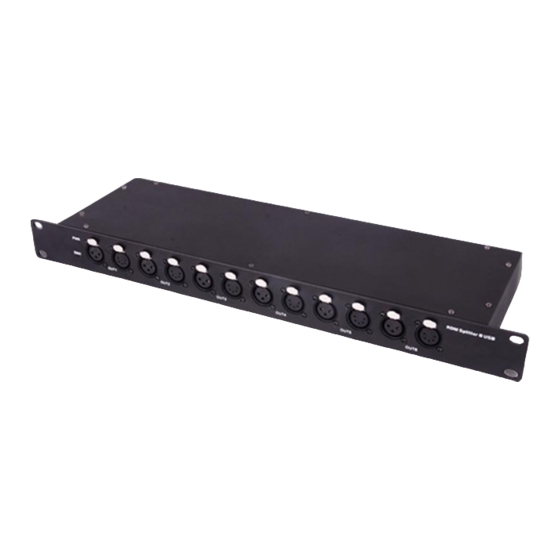

Page 2 ENGLISH INTRODUCTION The RDM Splitter 6R is a 1U rack mountable DMX/RDM signal booster and splitter. Meeting RDM E1.20-2006 & USITT DMX-512 (1990) protocol, it is a perfect tool for pro users. The main purpose of this DMX/RDM Splitter is to maintain proper data over long or multiple DMX devices (to a maximum of 32 devices) and simplify wiring.
Page 3 WARNING: All units must be connected to circuits with a suitable Earth Ground. Connection Diagrams 1. Connect signal Out from your RDM/DMX controller to the RDM Splitter 6R. 2. Use the 6 outputs to send RDM/DMX signal to your DMX fixtures.
Page 4 LED Indicators When the unit is powered on the red power indicator is lit up. When RDM/DMX signal is not present, the signal indicator is off. And when the unit receive RDM/DMX signal, the signal indicator is on. SPECIFICATIONS WEIGHT & DIMENSIONS Length ................
Page 5 W zestawie Wewnątrz kartonu znajdują się: ▪ 1x RDM Splitter 6R ▪ 1x Przewód zasilający ▪ 1x Instrukcja obsługi Ostrożnie odpakuj opakowanie, sprawdź zawartość zestawu i stan fizyczny urządzenia i akcesoriów.
Page 6 Budowa produktu Podłączenie Instalacja Urządzenie zaprojektowane do montażu w racku, wysokość produktu 1U. Zasilanie Odpowiednie dla urządzenia zasilanie to AC 230V 50Hz. Przed podłączeniem urządzenia do zasilania upewnij się, że ma ono odpowiednie napięcie. UWAGA: Upewnij się, że urządzenie jest odpowiednio uziemione Schemat połączeń...
Page 7 Wskaźniki LED Kiedy urządzenie jest włączone czerwony wskaźnik zostaje zapalony. Wskaźnik sygnału zapala się w momencie otrzymania sygnału RDM/DMX, w momencie nie otrzymywania sygnału RDM/DMX wskaźnik sygnału jest wyłączony. SPECYFIKACJA TECHNICZNA WYMIARY I WAGA Długość ................482 mm Szerokość................44 mm Wysokość...
