Rebel Toys DOVE User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Drone DOVE
DE
Bedienungsanleitung
EN
User's manual
Instrukcja obsługi
PL
Manual de utilizare
RO
model: ZAB0109

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DOVE and is the answer not in the manual?

Questions and answers

Summary of Contents for Rebel Toys DOVE

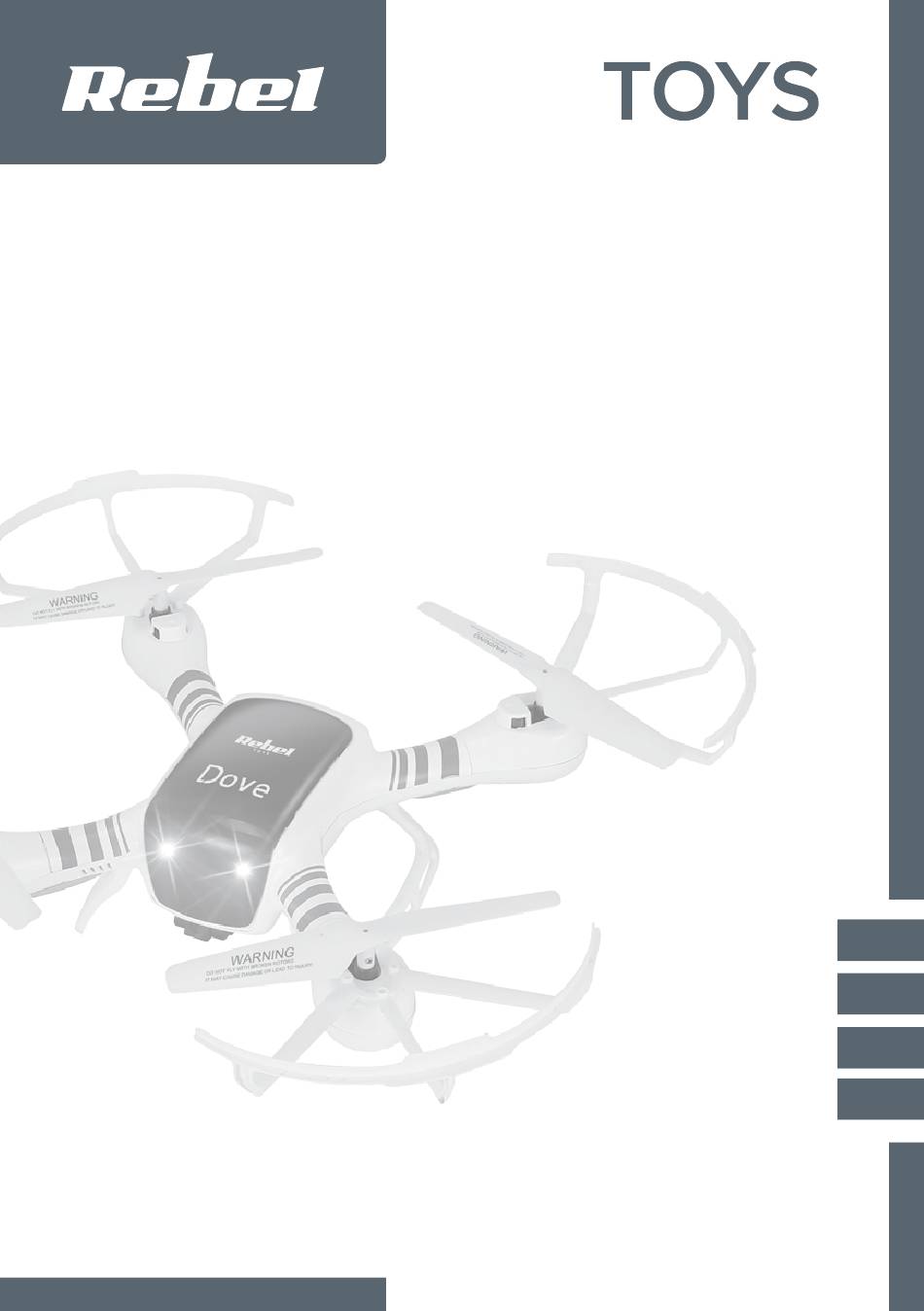

  • Page 1 Drone DOVE Bedienungsanleitung User’s manual Instrukcja obsługi Manual de utilizare model: ZAB0109...

  • Page 3: Wartung

    Bedienungsanleitung SicherheitSanleitungen Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor dem ersten Einsatz und bewahren diese auf zum späteren Nachschlagen. • Erstickungsgefahr! Bewahren Sie Kleinteile außerhalb der Reichweite von Kindern. • Lassen Sie das Gerät nicht unbeaufsichtigt während des Ladevorgangs. • Werfen Sie Batterien nie ins Feuer. • Befolgen Sie die grundlegenden Sicherheitsvorschriften beim Betrieb der Drohne.
  • Page 4 Bedienungsanleitung Die Drohne Aufladen 1. Öffnen Sie das Batteriefach an der Unterseite der Drohne. Die Batterie vom Kabel trennen und herausnehmen. 2. Verbinden Sie den roten Stecker am Batteriekabel mit dem Stecker am USB-Kabel. 3. Setzen Sie den USB-Stecker in das AC-Ladegerät. Dann stecken Sie das Ladegerät in eine Steckdose unter Beachtung der Nennspannung des Ladegerätes;...
  • Page 5 Bedienungsanleitung 2. Gas / Linker Stick 3. Trimm Schieberegler B 4. Trimm Schieberegler A / Eine Taste Heimkehrfunktion ⑪ • Nach unten drücken für eine Taste Heimkehrfunktion: bewegen Sie das Ruder um die Funktion zu beenden. ① • Hinweis: Funktion ist nur im Kompassmodus verfügbar.
  • Page 6 Bedienungsanleitung 3. Batteriefach öffnen und Batterie in die Halterung einsetzen und mit der Buchse verbinden. 4. Drohne in eine gerade horizontale Position stellen. Drohne einschalten (die LED an der Drohne blinkt schnell). 5. Gashebel nach unten und oben drücken, ein Piep-Ton ertönt. Die Fernbedienung verbindet sich mit der Drohne (Die LED Anzeige an der Drohne leuchtet ständig). Das Gerät ist bereit zum fliegen! moDuS 1 Bedienung und Kontrolle Vorwärts und Rückwärts Aufwärts und Abwärts Aufsteigen...
  • Page 7 Bedienungsanleitung Feineinstellung der Regler Vorwärts / Rückwärts Feineinstellung Links / Recht Drehung Links /Rechts fliegen Feineinstellung Feineinstellung Vorwärts Rückwärts Trimm Rückwärts Trimmer Rückwärts Vorwärts Trimm Vorwärts Trimmer Links Trimm Links Trimmer Rechts Trimm Rechts Trimmer Linksdrehung Trimm Linksdrehung Trimmer Rechtsdrehung Trimm Rechtsdrehung Trimmer...
  • Page 8 Bedienungsanleitung Radikale Umdrehungen & Rollen Sie können Umdrehungen mit Ihrer Drohne in jedem Geschwindigkeitsmodus durchführen. Drücken Sie die Taste MODUS und drücken das Ruder für die Umdrehung. Rechte Umdrehung Linke Umdrehung Drücken Sie die Taste MODUS und drücken Drücken Sie die Taste MODUS und drücken das Ruder nach links.
  • Page 9 Bedienungsanleitung Feineinstellung der Regler Vorwärts / Rückwärts Feineinstellung Links /Rechts fliegen Links / Recht Drehung Feineinstellung Feineinstellung Vorwärts Rückwärts Trimm Rückwärts Trimmer Rückwärts Vorwärts Trimm Vorwärts Trimmer Links Trimm Links Trimmer Rechts Trimm Rechts Trimmer Linksdrehung Trimm Linksdrehung Trimmer Rechtsdrehung Trimm Rechtsdrehung Trimmer...
  • Page 10 Bedienungsanleitung Radikale Umdrehungen & Rollen Sie können Umdrehungen mit Ihrer Drohne in jedem Geschwindigkeitsmodus durchführen. Drücken Sie die Taste MODUS und drücken das Gashebel/Ruder in die zugehörige Richtung. Rechte Umdrehung Linke Umdrehung Drücken Sie die Taste MODUS und drücken Drücken Sie die Taste MODUS und drücken den Gashebeln nach links.
  • Page 11 Bedienungsanleitung eine taSte heimkehrFunktion Wenn die aufhebt, die LED-Anzeige auf der Drohne hört auf zu ① blinken, und die Drohne setzt seine Vorderseite als Frontrichtung für eine Taste Heimflug. Sobald die eine Taste Heimkehrfunktion aktiviert ist, fliegt die Drohne an die Stelle zurück, wo die Fernbedienung war (wenn die Funktion aktiviert wurde). Wenn Sie die vordere Richtung zurücksetzen wollen, dann müssen Sie die Fernsteuerung der Drohne auszuschalten und wieder zurücksetzten.
  • Page 12 Bedienungsanleitung hinweise: • Wenn Sie eine ZAB0200 Kamera (nicht im Lieferumfang enthalten) verwenden, schließen Sie diese an die CAM-Buchse mit dem zusätzlichen mitgelieferten Kabel. • Denken Sie daran, dass mit der ZAB0200 Kamera, die Sie nur in der Lage sind, Fotos / Videos aufzunehmen und die Drohne mit der Fernsteuerung zu bedienen.
  • Page 13 1. Den QR Code Scannen und Anwendung „REBEL Drone” vom Google Play Store herunterladen. 2. Drohne einschalten. 3. Wi-Fi Funktion am Mobilgerät einschalten. Netzwerk „Dove by REBEL” suchen und eine Verbindung zum Netzwerk herstellen. 4. Anwendung „REBEL Drone” öffnen und auf das Symbol „Play”...

  • Page 14: Technische Daten

    Bedienungsanleitung erSatzteile Verdeck Landungskitt Schutzgitter Motorbasis Motor-Rahmen Rotorblätter LED Lichtrahmen Batterie PC Platine Getriebeset Motor LED Licht techniSche Daten • 6 Achsen Gyroskop-Stabilisator • Radikale Umdrehungen & Rollen • Niedrige / mittlere / hohe Geschwindigkeit • Wurfstartfähigkeit • Automatische Trimmfunktion • 2 Betriebsarten • Kopflosfunktion (Kompass) • Eine Taste Heimkehr-Funktion...
  • Page 15 Bedienungsanleitung Hiermit erklär die Firma LECHPOL ELECTRONICS Sp. z o.o. Sp.k. dass sich das Gerät Drone ZAB0109 im Einklang mit den Bestimmungen der Richtlinie 2014/53/UE befindet. Komplette Konformitätserklärung zum herunterladen auf www.lechpol.eu. Deutsch Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem) Die Kennzeichnung auf dem Produkt bzw.

  • Page 16: Safety Precautions

    Owner’s manual SaFety precautionS Please read this instruction manual carefully before first use and keep it for future reference. • Risk of suffocation. Store small parts out of the reach of children. • Never leave the battery unattended during charging. • Never dispose of battery into a fire. • Follow basic safety rules while operating the drone. • Before using the product, make sure that the area you chose is free from obstacles. When operating the product always keep a safe distance from people and animals.
  • Page 17 Owner’s manual the Drone Charging: 1. Open the battery compartment at the bottom side of the drone. Unplug the battery cable from the drone and retrieve the battery. 2. Connect the red connector of the battery cord to the plug in the included USB charging cable. 3.

  • Page 18: Operation

    Owner’s manual 4. Trim slider A / One key back home function • Press down for one key back home function; move rudder to quit this function. ⑪ • Note: function works only in Headless (compass) mode 5. Power switch ①...
  • Page 19 Owner’s manual 3. Open the battery compartment cover and insert the battery into the compartment. Connect the battery cable plug to the socket in the compartment. 4. Place the drone at a level, horizontal position. Turn on the drone (the LED light on the drone flashes rapidly). 5. Push the throttle lever up and down, a beep will sound. The controller connects to the drone (The LED light on the drone remains on). The drone is ready to fly! moDe 1 Operation and control...
  • Page 20 Owner’s manual Note: When the drone is flying towards you, the control directions are reversed. Trim fine tuning Forward/backward fine-tuning Left/right spin Leftside/rightside fine tuning fine tuning Forward Backward trim Backward trimmer Backward Forward trim Forward trimmer Leftside trim Leftside trimmer Rightside trim Rightside trimmer Left spin trim Left spin trimmer Right spin trim Right spin trimmer Right spin trimmer...
  • Page 21 Owner’s manual Radical Flips & Rolls You can perform flip with your drone in any of the speed mode. Press the MODE button once and then push the rudder to perform a flip. Right flip Left flip Press the MODE button once and then push Press the MODE button once and then push the rudder to left the rudder to right Backward flip Forward flip Press the MODE button once and then push Press the MODE button once and then push the rudder to forward the rudder to backward...
  • Page 22 Owner’s manual Trim fine tuning Forward/backward fine-tuning Leftside/rightside Left/right spin fine tuning fine tuning Forward Backward trim Backward trimmer Backward Forward trim Forward trimmer Leftside trim Leftside trimmer Rightside trim Rightside trimmer Left spin trim Left spin trimmer Right spin trim Right spin trimmer...
  • Page 23 Owner’s manual Radical Flips & Rolls You can perform flip with your drone only in any of the speed mode. Press the MODE button once and then push the throttle/rudder in related direction. Right flip Left flip Press the MODE button once and then push the Press the MODE button once and then push the throttle to left throttle to right Backward flip...

  • Page 24: Camera Installation

    Owner’s manual one key back home Function When the drone is taking off, the LED light on the drone stops ① flashing, and the drone sets its front side to be the front direction for one key return flying. Once the one key back home function is enabled, the drone flies back to the spot where the remote control was (when the function was enabled). lf you want to reset the front direction, then you need to turn off the RC drone and reset it again. 1. Press the Trim Slider A button down for one key back home function, the drone starts to fly back in the direction towards the spot where the remote control was when the function was enabled.
  • Page 25 Owner’s manual Note: • if you use a ZAB0200 camera (not included) connect it to CAM socket with the included extra cable. • Remember, that with the ZAB0200 camera you will only be able to take photos/record videos and control the drone with the use of the remote). • Pay special attention to correct connection.

  • Page 26: App Control

    2. Turn ON the drone. 3. Turn ON the Wi-Fi function on your mobile device. Find and connect with Wi-Fi network called „Dove by REBEL”. 4. Open the „REBEL Drone” app, click „Play” icon and you will see the real time video. You can control the drone with the use of this app.

  • Page 27: Spare Parts

    Owner’s manual Spare partS Canopy Landing holder Protector Motor base Motor frame Blade LED light frame Battery PC board Gear set Motor LED light SpeciFication • 6 axis gyro stabilizer • Radical flips & rolls • Low / mid / high speed • Throw launch capability • Automatic trim function • 2 modes • Headless function (compass)
  • Page 28 Owner’s manual Lechpol Electronics Sp. z o.o. Sp.k. hereby declares that drone ZAB0109 is consistent with directive 2014/53/UE. Full text of the EU Declaration of Conformity is available at following Internet address: www.lechpol.eu. English Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems) This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life.
  • Page 29 Instrukcja obsługi ŚRODKi BEzPiECzEńSTWA Przed użyciem należy dokładnie zapoznać się z treścią instrukcji obsługi oraz zachować ją w celu późniejszego wykorzystania. • Ryzyko zakrztuszenia! Małe części należy przechowywać poza zasięgiem dzieci. • Nie należy pozostawiać baterii w czasie ładowania bez nadzoru. • Nie należy wrzucać baterii do ognia. • Podczas obsługi urządzenia, należy przestrzegać podstawowych zasad bezpieczeństwa. • Przed rozpoczęciem użytkowania, należy się upewnić, że w pobliżu nie znajdują się żadne przeszkody, które mogłyby uszkodzić drona/utrudnić jego sterowanie. Podczas użytkowania, należy zachowywać bezpieczną odległość od ludzi i zwierząt. Aby uniknąć obrażeń/uszkodzeń, urządzenia nie należy używać w odległości mniejszej niż 2 metry od ludzi lub przeszkód.

  • Page 30: Pilot Zdalnego Sterowania

    Instrukcja obsługi Uwagi: • Nie należy jednocześnie umieszczać w urządzeniu starych i nowych baterii. • Nie należy umieszczać w pilocie różnych typów baterii jednocześnie. Dron Ładowanie: 1. Należy otworzyć klapkę pojemnika na baterie znajdującego się na dolnej stronie urządzenia. Odłączyć przewód baterii od drona i wyjąć baterię. 2. Podłączyć czerwoną wtyczkę przewodu baterii do przewodu ładowania USB. 3. Podłączyć wtyk USB do ładowarki sieciowej, a następnie podłączyć ładowarkę do gniazda zasilania sieciowego (należy sprawdzić zgodność napięcia prądu gniazda sieciowego i ładowarki); LUB podłączyć wtyk USB do portu USB komputera. 4. Podczas ładowania na przewodzie ładowania USB będzie się świeciła czerwona kontrolka LED. Po zakończeniu ładowania, kontrolka zgaśnie. 5. Po naładowaniu baterii, należy odłączyć od przewodu ładowania USB. 6. Następnie ponownie zamontować baterię w pierwotnym miejscu, podłączyć czerwoną wtyczkę przewodu baterii do gniazda na dronie. Zamknąć pokrywę baterii.
  • Page 31 Instrukcja obsługi Tryb Headless (Kompas) • Aby przejść do trybu kompasu (Headless), należy nacisnąć i przytrzymać przycisk SPEED przez około 3 sekundy, aż ⑪ urządzenie zacznie wydawać sygnały dźwiękowe. • Aby opuścić tryb kompasu (Headless), należy nacisnąć i przytrzymać przycisk SPEED ① przez około 3 sekundy, aż urządzenie przestanie wydawać sygnały dźwiękowe. 2. Manetka kontroli prędkości / Lewy drążek 3. Trymer B ⑩ 4. Trymer A / Przycisk funkcji powrotu do domu ②...
  • Page 32 Instrukcja obsługi 2. Włączyć pilot zdalnego sterowania. 3. Otworzyć gniazdo baterii i umieścić baterię. Następnie należy podłączyć wtyk baterii do gniazda drona. 4. Umieścić drona na płaskiej, równej powierzchni. Włączyć drona (kontrolki LED na dronie zacznie świecić) 5. Przesunąć manetkę kontroli prędkości w górę, a następnie znowu w dół, urządzenie wyda sygnał dźwiękowy. Pilot połączy się z dronem (kontrolki LED na dronie będzie się świecić). Dron jest gotowy do lotu!
  • Page 33 Instrukcja obsługi tryb 1 Obsługa W przód i w tył W górę i w dół Wznoszenie Do przodu Do tyłu Opadanie Lot na boki Obrót w lewo i w prawo Lot w lewo Lot w prawo Obrót w Obrót w lewo prawo Uwaga: Jeśli dron leci w Twoją stronę, sterowanie jest odwrócone. Funkcja trim (Korekta lotu) Trymer lotu do przodu/w tył...
  • Page 34 Instrukcja obsługi Do przodu Korekta lotu w tył Trymer lotu w tył Do tyłu Korekta lotu w przód Trymer lotu w przód Korekta lotu w lewo Trymer lotu w lewo Korekta lotu w prawo Trymer lotu w prawo Korekta obrotu w lewo Trymer obrotu w lewo Korekta obrotu w prawo...
  • Page 35 Instrukcja obsługi Akrobacje Dron pozwala na wykonywanie akrobacji powietrznych w każdym trybie prędkości. Należy nacisnąć przycisk MODE raz, a następnie użyć prawego drążka, aby wykonać obrót. Przewrót przez Przewrót przez prawy bok lewy bok Należy nacisnąć przycisk MODE raz, a Należy nacisnąć przycisk MODE raz, a następnie przesunąć prawy drążek w lewo. następnie przesunąć prawy drążek w prawo. Przewrót Przewrót przez tył przez przód Należy nacisnąć przycisk MODE raz, a Należy nacisnąć przycisk MODE raz, a następnie przesunąć prawy drążek do przodu. następnie przesunąć prawy drążek do tyłu. UWAGA: Przed wykonaniem akrobacji, należy się upewnić, że jest wystarczająco dużo miejsca na jej wykonanie.
  • Page 36 Instrukcja obsługi Funkcja trim (Korekta lotu) Trymer lotu przodu/w tył Trymer lotu w Trymer obrotu lewo/prawo w lewo/prawo Do przodu Korekta lotu w tył Trymer lotu w tył Do tyłu Korekta lotu w przód Trymer lotu w przód Korekta lotu w lewo Trymer lotu w lewo Korekta lotu w prawo Trymer lotu w prawo...
  • Page 37 Instrukcja obsługi Akrobacje Dron pozwala na wykonywanie akrobacji powietrznych w każdym trybie prędkości. Należy nacisnąć przycisk MODE raz, a następnie wykonaj akrobację za pomocą manetki kontroli prędkości/ kierunku. Przewrót przez Przewrót przez prawy bok lewy bok Należy nacisnąć przycisk MODE raz, a Należy nacisnąć przycisk MODE raz, a następnie przesunąć lewy drążek w lewo. następnie przesunąć lewy drążek w prawo. Przewrót przez tył Przewrót przez przód Należy nacisnąć przycisk MODE raz, a Należy nacisnąć przycisk MODE raz, a następnie przesunąć prawy drążek do przodu. następnie przesunąć prawy drążek do tyłu. UWAGA: Przed wykonaniem akrobacji, należy się upewnić, że jest wystarczająco dużo miejsca na jej wykonanie.

  • Page 38: Instalacja Kamery

    Instrukcja obsługi FunkcJa poWrotu Do Domu Podczas startu, diody LED na urządzeniu przestają migać, a dron ① programuje sobie kierunek, z którego wystartował. Po włączeniu funkcji powrotu do domu, urządzenie zacznie lecieć w kierunku miejsca, w którym znajduje się pilot (w chwili uruchomienia funkcji). Aby przywrócić ustawienia w którym urządzenie posiada określoną pozycję przodu, należy wyłączyć i ponownie włączyć pilot. 1. Należy nacisnąć przycisk Trymer A aby uruchomić funkcję powrotu do domu - dron zacznie lecieć w kierunku w którym znajdował się pilot w chwili uruchomienia funkcji.
  • Page 39 Instrukcja obsługi • Należy pamiętać, że jeśli zamontowana jest kamera ZAB0200, sterowanie dronem/robienie zdjęć/ nagrywanie filmów możliwe będzie tylko za pomocą pilota. • Należy zwrócić szczególną uwagę na poprawne podłączenia. Obydwa załączone kable (Wi-Fi i CAM) są 3-pinowe, ale różnią się rozmiarem wtyczek. Podczas podłączania, należy się upewnić, że załączony kabel Wi-Fi jest używany do podłączenia załączonej kamery Wi-Fi do gniazda Wi-Fi LUB za pomocą załączonego dodatkowego kabla CAM podłączana jest kamera ZAB0200 (nie znajduje się w zestawie) do gniazda CAM. 3. Należy zamontować kamerę na urządzeniu. zdjęcia/wideo: Urządzenie pozwala na zdalne wykonywanie zdjęć/nagrywanie filmów! 1.
  • Page 40 STEROWANiE APLiKACJĄ 1. Należy zeskanować kod QR i pobrać aplikację "REBEL Drone" ze sklepu Google Play. 2. Włączyć drona. 3. Włączyć Wi-Fi na urządzeniu mobilnym. Wyszukać i połączyć z siecią Wi-Fi o nazwie „Dove by REBEL”. 4. Uruchomić aplikację "REBEL Drone", nacisnąć „Play” (Start), a na ekranie będzie się wyświetlać obraz z kamery w czasie rzeczywistym. Za pomocą aplikacji można również sterować urządzeniem. Uwagi: • w przypadku używania jednocześnie pilota (do sterowania) oraz aplikacji (do podglądu np. za pomocą gogli VR), należy najpierw...
  • Page 41 Instrukcja obsługi CzĘŚCi zAMiENNE Obudowa Płoza Osłony śmigieł Wspornik silnika Obudowa silnika Śmigło Oprawa kontrolki LED Bateria Płytka drukowana Koła zębate Silniczki Kontrolka LED SpecyFikacJa • 6 osiowy stabilizator żyroskopowy • Powietrzne akrobacje • 3 tryby prędkości • Możliwość startu z rzutu • Funkcja auto trim • 2 tryby sterowania • Funkcja kompasu (headless) • Funkcja powrotu do domu • Do użytku wewnątrz/na zewnątrz pomieszczeń...
  • Page 42 Instrukcja obsługi Lechpol Electronics Sp. z o.o. Sp.k. niniejszym oświadcza, że dron ZAB0109 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.lechpol.eu. Poland Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali...

  • Page 43: Instructiuni Privind Siguranta

    Manual de utilizare inStructiuni privinD Siguranta Cititi cu atentie manualul inainte de utilizarea produsului si pastrati-l pentru consultari ulterioare. Respectati cu strictete instructiunile de utilizare. • Nu lasati produsul la indemana copiilor. Risc de sufocare datorita componentelor de dimensiuni mici. • Nu lasati produsul nesupravegheat pe durata incarcarii bateriilor.
  • Page 44 Manual de utilizare Drona incarcare 1. Deschideti compartimentul bateriei, deconectati cablul bateriei de la drona si demontati bateria din suportul ei. 2. Conectati conectorul rosu de pe baterie la conectorul al cablului USB. 3. Introduceti cablul USB in alimentatorul AC de perete, apoi introduceti alimentatorul in priza de perete (verificati mai intai ca tensiunea retelei sa fie acceasi cu cea inscrisa pe adaptorul de alimentare), SAU introdusctei cablul USB intr-un port USB de la calculator.
  • Page 45 Manual de utilizare 3. Cursor inclinare B 4. Cursor inclinare A / tasta de aducere inapoi a dronei • Apăsați în jos aceasta tastă pentru a aduce drona ⑪ inapoi, mutati joystick-ul pentru a renunta la această funcție. • Notă: Aceasta funcție este activa numai ① în modul Headless (compass sau busolă) 5.
  • Page 46 Manual de utilizare 3. Deschideti compartimentul bateriei dronei si introduceti bateria in drona. 4. Amplasati drona pe o suprafata orizontala. Porniti drona (LED-ul rosu de pe drona palpaie rapid). 5. Mutati levierul de acceleratie in jos si in sus, se va auzi un sunet. Telecomanda se conecteaza la drona (LED_ul rosu de pe drona la lumina continuu).
  • Page 47 Manual de utilizare Atentie: Cand drona zboara catre dvs., directiile de control sunt inversate. Trim fine tuning Reglare fina inclinare inainte / inapoi Reglare fina rotire Reglare fina deplasare stanga/dreapta stanga/dreapta Inainte Control deplasare inapoi Reglare fina deplasare inapoi Inapoi Control deplasare inainte Reglare fina deplasare inainte Control deplasare stanga Reglare fina adeplasare stanga Control deplasare...
  • Page 48 Manual de utilizare inclinari ample si rotiri Puteti efectua inclinari ample in oricare din modurile de viteza. Apasati butonul MODE odata si apoi actionati joystick-ul (carma) pentru a efectua o inclinare. Inclinare dreapta Inclinare stanga Apasati butonul MODE odata si apoi actionati Apasati butonul MODE odata si apoi actionati joystick-ul (carma) catre stanga.
  • Page 49 Manual de utilizare Reglare fina inclinare Reglare fina inante/inapoi Reglare fina Reglare fina rotire stanga/dreapta stanga/dreapta Inainte Control deplasare inapoi Reglare fina deplasare inapoi Inapoi Control deplasare inante Reglare fina deplasare inainte Control deplasare stanga Reglare fina adeplasare stanga Control deplasare dreapta Reglare fina adeplasare dreapta Control rotire stanga Reglare fina rotire stanga Control rotire dreapta Reglare fina rotire dreapta...
  • Page 50 Manual de utilizare inclinari ample si rotiri Puteti efectua inclinari ample in oricare din modurile de viteza. Apasati butonul MODE odata si apoi actionati joystick-ul (carma) pentru a efectua o inclinare. Rotire dreapta Rotire la stanga Apasati butonul MODE odata si apoi actionati Apasati butonul MODE odata si apoi actionati joystick-ul (carma) spre stanga joystick-ul (carma) spre dreapta...
  • Page 51 Manual de utilizare buton De aDucere inapoi a Dronei Cand drona decoleaza, LED-ul de pe drona nu mai palpaie, si ① drona isi seteaza partea sa frontala ca fiind directia frontala pentru tasta de aducere inapoi. Cand se apasa aceasta tasta, drona zboara inapoi in pozitia in care era telecomanda (cand functia a fost activata).
  • Page 52 Manual de utilizare • Acordati o atentie speciala la conectarea corecta. Cablul Wi-Fi si cel al camerei au ambele 3 pini, dar mufele difera. Utilizati cablul Wi-Fi furnizat cu camera Wi-Fi furnizata si conectati camera la soclul corespunzator SAU utilizati cablul furnizat cu ZAB0200 (nu este inclusa in colet) si conectati-o la soclul camerei.
  • Page 53 1. Scanati codul QR si descarcati aplicatia „REBEL Drone” din Google Play Store. 2. Porniti drona. 3. Porniti functia Wi-Fi pe telefonul mobil. Asociati telefonul cu reteaua „Dove by REBEL”. 4. Deschideti aplicatia „REBEL Drone”, faceti click pe „Play” (Start) si veti putea vedea video in timp real.
  • Page 54 Manual de utilizare componente Carcasa Maner aterizare Protectie Baza motor Cadru metalic Paleta Cadru LED Baterie Montaj electronic Set roti Motor SpeciFicatii • Stabilizator giroscopic pe 6 axe • Ideal pentru acrobații aeriene • 3 trepte de viteza: mica/mijlocie/mare • Posibilitatea de lansare prin aruncare • Functie trim automata • 2 moduri de control • Functia busola...
  • Page 55 Manual de utilizare Compania Lechpol Electronics declară prin prezenta că drone ZAB0109 este în conformitate cu Directiva 2014/53/UE. Textul integral al Declarației de Conformitate UE este disponibil la următoarea adresă: www.lechpol.eu. Romania Reciclarea corecta a acestui produs (reziduuri provenind din aparatura electrica si electronica) Marcajale de pe acest produs sau mentionate in instructiunile sale de folosire indica faptul ca produsul nu trebuie aruncat impreuna cu alte reziduuri din gospod arie atunci cand nu mai este in stare de functionare.
  • Page 56 www.rebelelectro.com...
