Summary of Contents for AUTHENTICS KALI

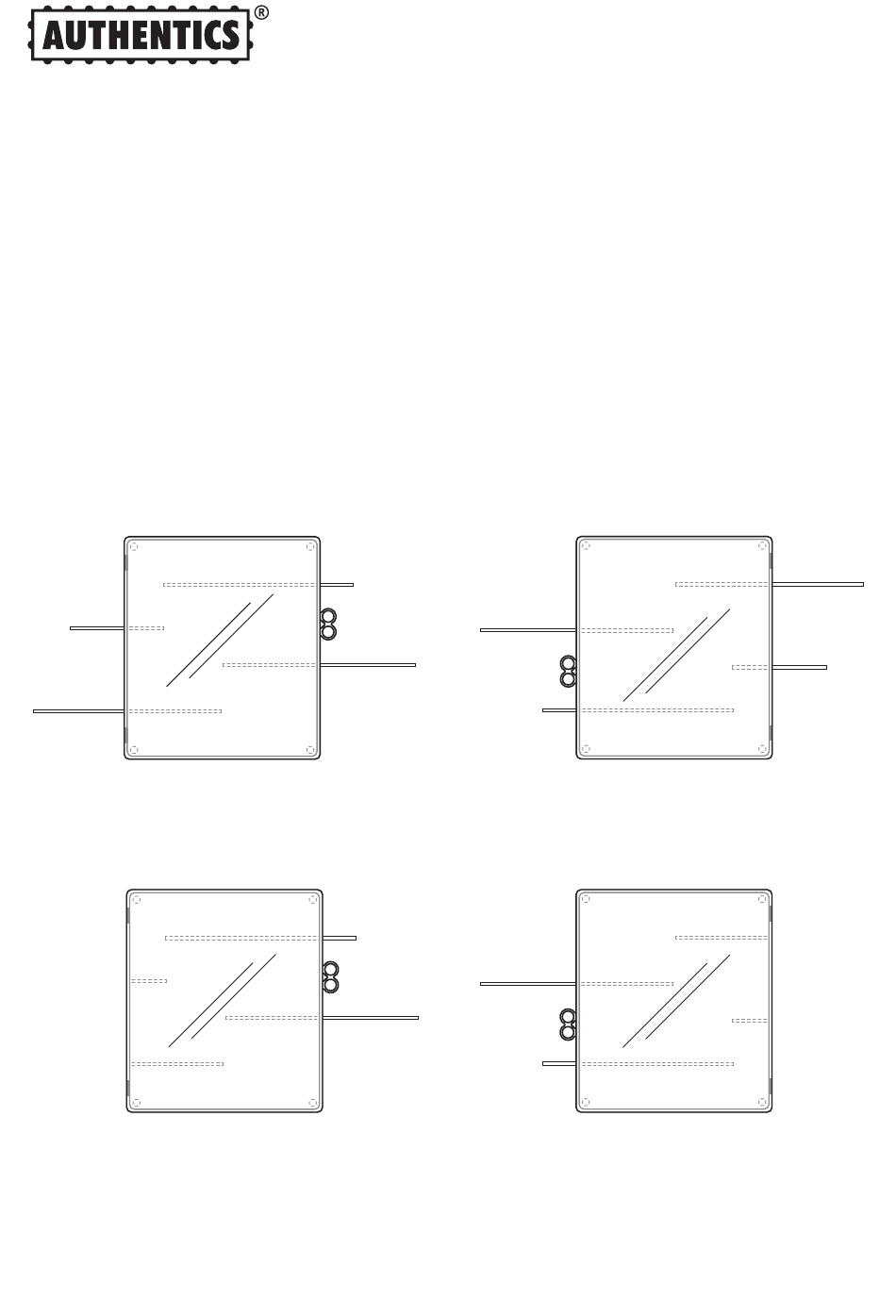

- Page 1 KALI Montageanleitung Spiegelschrank / Assembling manual mirror cabinet...
- Page 2 Inhaltsverzeichnis / Content Lieferumfang und Nutzungsvarianten / Included parts and variations Montage Korpus ohne Steckdose / Assembling cabinet without electrical socket Montage Korpus mit Steckdose / Assembling cabinet with electrical socket 10-11 Montage Spiegeltür und Böden / Assembling mirror door and shelves Allgemeine Hinweise / General informations Achtung / Attention:...
- Page 3 Nutzungsvarianten / Variations B 113 cm B 113 cm B 81 cm B 81 cm Griff rechts, Tür links angeschlagen / Griff links, Tür rechts angeschlagen handle on the right, door attached on (Korpus um 180° gedreht) / the left handle on the left, door attached on the right (body turned by 180°) Achtung / Attention:...
- Page 4 Montage Korpus ohne Steckdose / Assembling cabinet without electrical socket Obere Löcher mit Hilfe der Bohrschablone markieren und bohren / Using the drill template, mark the upper holes and drill them Korpus mit 2 Schrauben aufhängen (Exzenter links oben) / Mount the cabinet with 2 screws (cam top left) Korpus mit Exzenter horizontal ausrichten / Adjust cabinet horizontally using the cam...
- Page 5 Die unteren 2 Bohrlöcher markieren, Korpus ab- nehmen und Löcher bohren / Mark the two lower holes, remove the cabinet and drill the holes Korpus an oberen Schrauben aufhängen und erneut horizontal ausrichten / Mount the cabinet with the upper screws and adjust again horizontally Mit dem Einsetzen der unteren 2 Schrauben den Korpus vertikal ausrichten.
- Page 6 Montage Korpus mit Steckdose / Assembling cabinet whith electrical socket Achtung / Attention: Hinweis: Steckdose ist Zusatzausstattung / Advice: Electrical socket is an additional piece of equipment Stromanschlüsse bitte nur vom Fach- Lieferumfang / Included parts mann ausführen lassen! / Connections for power supply should only be perfor- med by an electrician! Achtung: Steckdose kann nur rechts...
- Page 7 Korpus mit Exzenter horizontal ausrichten. Danach Bohrloch unten links markieren / Adjust cabinet horizontally using the cam. Then mark the lower hole left Korpus abnehmen, Bohrschablone anlegen und horizontal ausrichten, Bohrloch unten rechts markieren und beide unteren Löcher bohren / Remove the cabinet, use the drill template and adjust horizontally, mark the lower right hole and drill both lower holes...
- Page 8 Beim Einsetzen der Steckdose in den Korpus Kabel durch die Öffnung auf die Rückseite führen / When mounting electrical socket into the cabinet guide the socket cable through the opening on the back Mit 2 Schrauben durch die Korpusrückwand Montage- adapter und Steckdose fixieren, dabei Steckdose von innen gegendrücken / Attach the mounting adapter and socket with 2 screws to the body rear panel while...
- Page 9 Beim Positionieren des Korpus Montageadapter auf Schraube in der Wand setzen (1) und nach unten ziehen (2) / When mounting the cabinet, position the mounting adapter over the screw on the wall (1) and pull downwards (2) Korpus mit Schraube und Exzenter oben links aufhängen, horizontal ausrichten und dann festschrauben / Mount the cabinet with screw and cam top left.
- Page 10 Montage Spiegeltür / Assembling mirror door Vormontierte Edelstahlbolzen herunter bzw. hochschieben / Pull down or push up the preassembled stainless steel bolts Spiegeltür einpassen und in Position halten (2 Personen notwendig) / Fit the mirror door and hold in place (requires 2 people) Edelstahlbolzen durch die Scharnierhülsen der Spiegel- tür bis zum Anschlag zurückschieben / Push the stainless steel bolts back through the hinge sleeves of the mirror...
- Page 11 Achtung: Abdeckkappen unbedingt aufsetzen (Rundung ist außen). Abdeckkappen arretieren die Edelstahlbolzen und verhindern ein Herausrutschen des Bolzens / Attention: Cover caps must be fit (curve facing outward). The cover caps lock the stainless steel bolt in place and prevent the bolts from slipping out Montage Böden / Assembling shelves Böden von außen in Führungsschienen bis zum Anschlag einschieben / Slide the shelves from...
- Page 12 Authentics GmbH Am Ölbach 28 – 33334 Gütersloh Telefon: + 49 – ( 0 ) 5241 – 94 05-0 13100 Telefax: + 49 – ( 0 ) 5241 – 94 05 – 555 KALI Montageanleitung E-Mail: info@authentics.de 3/2011 Internet: www.authentics.de...
