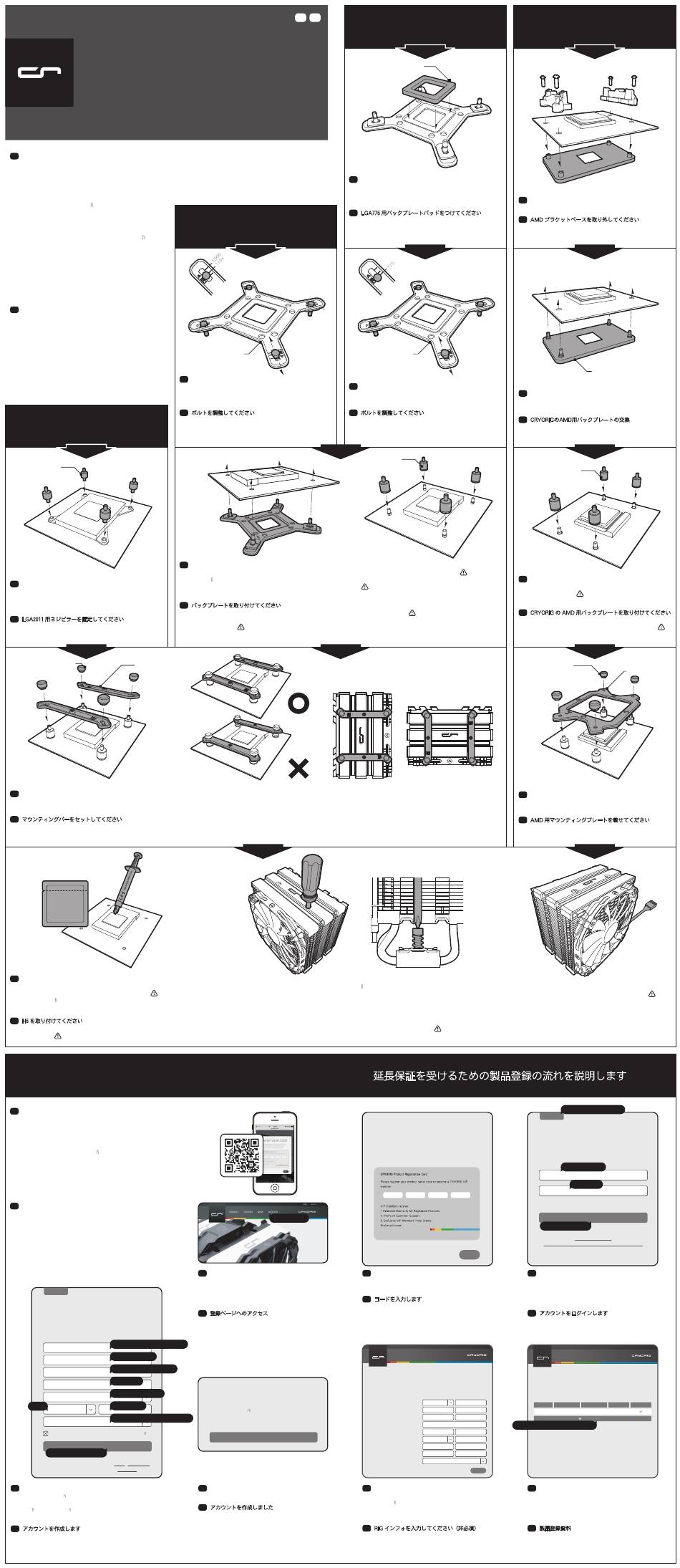

Cryorig H5 Installation Manual

CRYORIG H 5
INSTALLATION GUIDE
5 Step Easy Installation, Get Started in 5 Minutes.
EN
Thank you for Choosing the CRYORIG H5 the most
sophisticated and compatible air based thermal solution
on the market. We will now guide you through the
simple steps of installing your CRYORIG H5 featuring our
proprietary MultiSeg™ Quick Mount System on the LGA
2011/115x/1366/775 and AM2/2+/3/3+ FM1/2 form
factors. We advise you to rst log on to
www.cryorig.com to check for the latest information for
your product.
Before beginning your installation we advise to rst
remove your mainboard from the PC chassis and unplug
all power connectors to allow for safer and easy access
and installation. If any problems occur please check the
product FAQ and contact our support team at
support@cryorig.com. Also, remember to register your
product to receive our extended warranty. Hope you
have an awesome time with our Product.
JP
この度は、弊社の CRYORIG H5 をお買い上げいただき、誠に
ありがとうございます。このマニュアルでは、AMD とINTEL
プラットホームにおいて、弊社の INTEL 用 MultiSeg™マウン
ティングシステム及び AMD 用マウンティングキットを用い
た、本製品の取り付け手順の説明となります。また、
CRYORIG H5 の詳細情報、サポートに関する情報については
、弊社のホームページ www.cryorig.com をご覧ください。
CRYORIG H5 を安全に取り付けていただくために、取り付け
前に必ず電源をきり、PC ケースからマザーボードを取り出し
てください。なお、取付方法についてご不明な点がざいまし
たら、製品詳細ページの FAQ をご覧いただくか、
FOR LGA 2011
LGA2011 Screw Pillars
Securing the Screw Pillars
EN
Screw the double headed LGA2011 Screw Pillars
into the four ILM studs around the corners of the
socket.
JP LGA2011 用ネジピラーを固定してください
4 本の LGA2011 用ネジピラーにで図のようにマザーボード
に締めます。
Thumb Screw Caps
01 Intel Mounting Bar
Fitting the Mounting Bar
EN
01.Place the Intel Mounting Bars onto the Screw Pillars, then cap the Screw Pillars with the Thumb Screws Caps. 02.Make sure that the numbered side of the Intel Mounting
Bar is facing up and the bars are protruding towards the CPU. 03.Adjust the Mounting Bars for the desired heatsink orientation.
JP マウンティングバーをセットしてください
01.
Intel 用マウンティングバーをネジピラーに取り付けて、ネジキャップにて固定してください。(図を参照)
03.
にしてください） Intel用マウンティングバーの取り付け方向は、ヒートシンクの取り付け方向に影響します。図をご参照のうえ、ご希望の方向に調整してください。
01
Alcohol Pad
Mounting the H5
EN
01.Use the Alcohol Pad to clean the CPU surface, then apply a thin layer CP9 Cryo Paste. 02.Place the H5 on the CPU and t the screwdriver through the cutout holes. When screwing the Spring Screws please alternate between both
sides evenly. Make sure they are totally tight.
H5 will only t square fans of 120mm diameter ( 25.4mm and 13mm thickness ) or round framed fans of 140mm diameter ( 25.4mm and 13mm thickness ).
JP H5 を取り付けてください
01.
アルコールパッドにて CPU のコア部分を拭き取った後 CP9 グリスを薄く塗ってください。
ください。 H5 が搭載できるファンは 120ｍｍ 角ファン（ 厚さ 25.4ｍｍ 及び 13ｍｍ ）あるいは 140ｍｍ ラウンドファン（ 厚さ 25.4ｍｍ 及び 13ｍｍ ）です。
Product Registration Guide for 3yr Extended Warranty
EN
Thank you for choosing CRYORIG! At CRYORIG we
believe in delivering the best quality products and
providing the upmost user experience and service.
Because of this we are offering you the user the chance
to become our VIP member and receiver additional
extended warranty for your of cial CRYORIG product.
All you need to do now is register your product at our
website. Registering your product will automatically
certify you as a VIP Member and extended your product
warranty. This following section will guide you through
each step of registering your CRYORIG Product.
JP この度、弊社の製品をお買い上げいただき、誠にありがとう
ございます。CRYORIG はお客様に高品質な製品及びサービ
スを提供することに力を注いでおり、お客様には CRYORIG
の VIP 会員の登録をお勧めしております。VIP会員最大のメ
リットは製品の延長保証です！CRYORIG の登録ページに製
品登録を行っていただくと、自動的に VIP 会員になり、ご購
入いただいた製品の延長保証が付与されます。以下は製品登
録に関してのご説明です。
04
LOG IN
SIGN UP
If you're already a CRYORIG VIP member please
enter your email and password to log in to your
account.
*登録するメールアドレス(必須)
* EMAIL
*パスワード(必須)
* PASSWORD
*パスワードの再入力(必須)
* REPEAT PASSWORD
*氏名(必須)
* FULL NAME
*住んでいる国(必須)
* COUNTRY OF RESIDENCE
性別 年齢
GENDER AGE
メインで使用しているPCの目的
MY PRIMARY PC USAGE IS FOR
Get product announcements and updatesand special o ers.
SIGN UP
入力内容を確認します
By clicking Sign up, you agree to Cryorig's terms & privacy policy.
Already have a Registration account? Login Here.
Sign Up
EN
Fill in all required elds marked by "*" and please enter your
correct email address so you can receive your registration
con rmation. After lling all required information click on
SIGN UP.
JP アカウントを作成します
メールアドレスは誤りがないように登録をしてください(登
録後自動返信メールが届きます)。項目を入力した後 SIGN
UP をクリックしてください。（ *をマークしてある項目は
必須項目です。）
support@cryorig.com までお気軽にお問合せください。また、本製
品購入いただいたお客様のサポートの充実を図るため、本製品のユ
ーザー登録をお勧めしています。ご登録いただきますと、さらに製
品保証期間を延長することができます。最後に、CRYORIG の製品を
ご購入していただきましたこと、改めて感謝の意を表します。
CRYORIG C1 によって、すばらしい体験を提供できましたら幸いで
す。
FOR LGA 115x / 1366
MultiSeg™ Backplate for Intel
Setting the Backplate
EN
Adjust the four bolts on the MultiSeg™ backplate,
mark A for LGA1366 and mark B for LGA115x
platforms.
JP ボルトを調整してください
各ソケットの取り付け位置によって MultiSeg™ バックプレ
ート上のボルトを調整してください。穴 A は LGA1366 用
、穴 B は LGA115x 用です。
01
Installing the Backplate
EN
01.Pass the four bolts of the MultiSeg™ Backplate through the mounting holes on your mainboard.
do not t the mounting holes check if you have correctly setup the MultiSeg™ Backplate. 02.Screw the four
Screw Pillars onto the four bolts on the MultiSeg™ Backplate.
meant to hang loosely.
JP バックプレートを取り付けてください
01.
MultiSeg™ バックプレート上のボルトをマザーボードの取り付け穴に通してください。
しないなら改めて MultiSeg™ のセットをご確認ください。
定してください。 MultiSeg™ バックプレートが少し緩んだ状態が正常です。
02
02.
02
Do not fully screw in one side directly, or risk damaging the mounting kit. Alternate evenly when screwing. 03.Connect the PWM cable to the CPU fan socket on the mainboard.
02.
H5 を CPU に載せ、本体上の二つ穴を通してバネネジを締めてください。 左右交互に締めてください
01
登録ページ
EN Login to CRYORIG's Registration Area
Use your mobile device to scan the above QR
CODE to jump directly to our Registration Area, or
visit CRYORIG.com and click on REGISTER on
the top navigation bar.
登録ページへのアクセス
JP
弊社Webサイトのメニューより「REGISTER」
を選択、または QR コードを読み込み、登録ペ
ージへアクセスします。
05
CONGRATULATIONS!
You are now an o cial CRYORIG VIP member!
We have sent your registration info to your
specified email account.
CONTINUE
Congratulations You're a VIP Member!
EN
One more step Click on CONTINUE to continue.
アカウントを作成しました
JP
CONTINUE をクリックして、次のページにアク
セスします。
JP
EN
FOR LGA 775
1 x LGA 775 Backplate Foam
Applying the LGA775 Backplate Foam
EN
Remove the covering and stick the LGA775
Backplate Foam to the square center of the
Multiseg™ Backplate.
JP LGA775 用バックプレートパッドをつけてください
本体底面の保護シートを剥がし、MultiSeg™ バックプレー
トの中央に LGA775 用バックプレートパッドをつけてくだ
さい。
MultiSeg™ Backplate for Intel
Setting the Backplate
EN
Adjust the four bolts on the MultiSeg™ backplate,
mark C for LGA775.
JP ボルトを調整してください
各ソケットの取り付け位置によって MultiSeg™ バックプレ
ート上のボルトを調整してください。LGA775 ソケットは
穴 C に調整してください。
Screw Pillars
02
Please note that the MultiSeg™ Backplate is
ボルトをマウンティングの穴に通
02.
ネジピラーにて MultiSeg™ バックプレートをマザーボードに固
03
Orientation A
用マウンティングバーの取り付け方向を確認してください。（数字が書いてある方を上
延長保証を受けるための製品登録の流れを説明します
02
ENTER YOUR CODE
Enter the serial code found on the back of the
Product Registration Card. Registering your product
will double the warranty period.
Enter Your Code
EN
Enter the 16 digit code supplied on your Product
Registration Card then click NEXT.
コードを入力します
JP
カードに記載されている 16 文字の英数字を入力
し、NEXT をクリックします。
06
PRODUCT SUPPORT
RIG INFO INPUT
Help us understand your system to improve our brand. The following information is all editable
later in your member profile.
RIG INFORMATION
CPU Brand / CPU Model
CPU Clock / Vcore
RAM Brand / RAM Model
RAM Size
Mainboard Brand / Mainboard Model
VGA (GPU) Brand / VGA (GPU) Model
Case Brand / Case Model
PSU Brand / PSU Wattage
Number of Case Fans
Entering Your RIG Info (Optional)
EN
This step is optional and can later be edited in
your Pro le section. Fill in your corresponding
system information to fullest and click on submit
to go to the next page.
JP RIG インフォを入力してください（非必須）
RIGインフォには、ご利用いただいている環境な
どを登録していただくページです。RIGインフォ
メーションは必須ではありません。RIGインフォ
メーションは、登録後でも変更が可能です。
Removing the AMD Bracket Base
EN
Unscrew the AMD Bracket Base and backplate.
JP AMD ブラケットベースを取り外してください
AMD ブラケット上のネジをはずし、ブラケット及びバッ
クプレートをはずしてください。
Switching the Backplate
EN
Fit the CRYORIG supplied AMD Backplate onto the
backside of the mainboard.
JP
CRYORIGのAMD用バックプレートの交換
マザーボードの背面にて CRYORIG の AMD 用バックプレ
ートを交換してください。
If the bolts
Installing the Backplate
EN
Screw on the Screw Pillars to each bolt on the
AMD Backplate.
Backplate is meant to hang loosely.
JP CRYORIG の AMD 用バックプレートを取り付けてください
AMD 用バックプレートのボルトをマザーボードの取り付
け穴に通して、ネジピラーにて固定してください。
MultiSeg™ バックプレートが少し緩んだ状態が正常です。
Thumb Screw Caps
Orientation B
EN Fitting the AMD Mounting Plate
Fit the AMD Mounting Plate onto the Screw Pillars and cap
them with the Screw Pillar Caps.
JP AMD 用マウンティングプレートを載せてください
AMD 用マウンティングプレートをネジピラーに載せ、ネ
ジキャップで固定してください。
03
03.
ＰＷＭケープルをマザーボード上のファンコネクタに接続して
03
SIGN UP
LOG IN
If you're already a CRYORIG VIP member please
enter your email and password to log in to your
account.
EMAIL
PASSWORD
ログインします
Don't have a Registration account? Create one in seconds.
NEXT
Login Your Account
EN
If you already have a CRYORIG VIP account then
type in your email and password to login. If you
are new to CRYORIG then click on SIGN UP at
the top.
JP アカウントをログインします
CRYORIG のアカウント持っている場合、登録し
たメールアドレスを入力します。アカウントを作
成していない場合、一番上の SIGN UP をクリッ
クしてアカウントを作成します。
07
LOING SIGN UP
NEWS REGISTER
PRODUCT REGISTRATION INFO
Check on your product registration status and find out your exact product warranty period.
HELLO! WELCOME!
The following is your product registration details
CPU BRAND
Collection
CPU COOLER
ほかの製品を登録します
CPU BRAND
Number of Case Fans
SUBMIT
Product Registration Information
EN
This page will show your product registration
information, including product type, model name,
serial number, warranty expiration date and
current warranty status.
製品登録資料
JP
このページにて製品種類、製品名、製品コード、
保証期間及び保証状態を表示します。
FOR AMD
AMD Backplate
Screw Pillars
Please note that the AMD
AMD Mounting Plate
The
アカウントを作成します
メールアドレス
パスワード
LOG IN
I forgot my password.
LOING SIGN UP
PRODUCT SUPPORT NEWS REGISTER
Model Name Serial Number Warranty Date Warranty Status
R1 UNIVERSAL 1111-1111-1111-1111 2020-02-12
REGISTER NEW PRODUCT
