Drive & Talk ML021-V01 Installation Instruction

Drive & Talk
The professional mute
Produkt beskrivelse

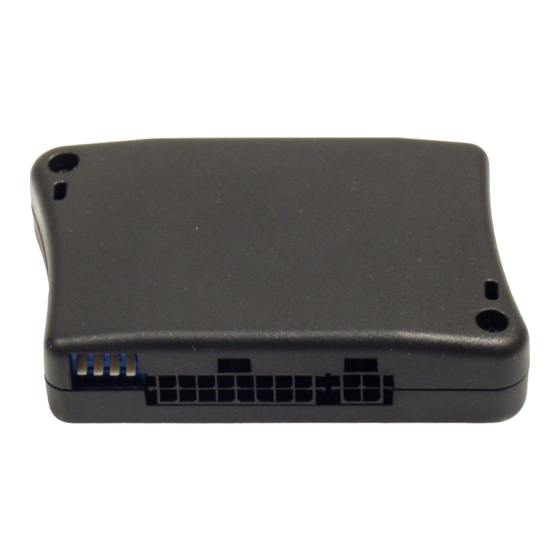

"MI" 3G Drive & Talk opgradering for Audio2Car inklusiv IGNIBOX kredsløb
"MI" varenummeret bruges til at opgradere en Audio2Car løsning til en Drive & Talk løsning. Dette gør det muligt at anvende Au-
dio2Car kabler til carkits uden indbygget muterelæer. "MI" boksen inkluderer også et kunstigt tændingskredsløb kendt fra Kram IGNI-
BOXen og muligheden for at vælge hvilke højttalere der bliver mutet.
Højttaler-funktion: Dette er opnået ved hjælp af de indbyggede relæer i muteboksen, radio lyden bliver afbrudt og lyden fra carkittet
kan høres i de forreste højttalere. Derved opnår man perfekt håndfri lyd uden forstyrrelser fra bilens radio. "MI" boksen giver også
mulighed for at bestemme hvilke højttalere der bliver mutet via DIP switchene.
Strømforsyning af carkittet: Alle 3G mutebokse er forsynet direkte fra Audio2Car kablet. Forsyningen til carkittet er altid tilgængelig i
det 16 polede stik på carkit siden af muteboksen. "MI" boksen behøver ikke en tændingsledning da den genererer sin egen når bilens
motor er startet. På denne måde kan carkittet nemt forsynes og ændringer i bilens ledningsnet minimeres.
Mute funktion: Muten fra carkittet er forbundet, gennem en beskyttelses diode, til den gule muteledning på Audio2Car kablet.
Aux Integration:Det 4 polede stik på muteboksen har direkte forbindelser til det 4 polede AUX stik på Audio2Car kablet. Dette gør det
nemt at forbinde en Kram Aux løsning. Ved at gøre dette opnår man at kunne bruge forstærkeren i bilen lydsystem til at afspille musik
fra carkittet og opnår derved en højere lydkvalitet.
Tekniske Specifikationer
Beskrivelse: CE godkendt , 3G Drive & Talk muteboks med 3 DPDT relæer, Line in & out, Mute serie
diode og huller for strips.
Spændings forsyning område: 10-16V DC. Beskyttet mod polvendt forsyning. Nedenstående er baseret på 12V DC.
Load dump beskyttelse: Load dump beskyttet I henhold til ISO 7637-2:1990 Pulse 5.
Strøm forbrug: <5 uA (passiv) / 40 mA (aktiv)
Aktiverings spænding: Activ : < +8VDC
Maks. strøm leveret at Mute-input: 3,2 mA. Aktiv når forbundet til stel.
Max strøm leveret at Tændings output:
1 Amp. Overbelastningsbekyttet.
Maksimum Sikrings størrelse: 5 Amp for konstant forsyning, Tændings sikring anvendes ikke.
Maksimum udgangseffekt pr. højttaler: 90 Watt RMS / 125 Watt music power @ 4 Ohm (3 Amp relæer)
IP Klasse: IP51
Størrelse: 75 x 52 x 19 mm
Pin konfiguration af 16 & 4 pin stik:
OFF
Input Input
LF+ RF+
ON
1 2 3 4
Input Input
LF- RF-
Funktion of DIP switche:
Dip switch 1 = Baghøjttaler mute on/off.
Dip switch 2 = Højre front højttaler mute on/off.
Dip switch 3 = Ventre front højttaler mute on/off.
Dip switch 4 = Når denne sættes til OFF bliver afbrydelse af tændingsignalet forsinket med 5 minutter.
Installations beskrivelse
Kun gældende for software version 5.11
1: Installér Audio2Car kablet som beskrevet I Audio2Car kablets vejledning.
2: Forbind muteboksen mellem det 24 polede stik fra Audio2Car kabelet med den
grønne, hvide, grå og lilla ledninger og det 16 og 4 polede stik fra 3G Drive & Talk
adapteren.
3: Vælg hvilke højttalere der skal mutes ved hjælp af DIP switchene 1 til 3.
I standard indstillingen er alle højttalere muted.
4: Lav en funktions test. Carkittet skal tænde 5-30 sek. efter motoren er startet
og slukke 0-4 minutter efter motoren er slukket og nøglen taget ud. Forlænget til
5-9 minutter hvis DIP switch 4 er sat til OFF. Se step 5. Hvis carkittet ikke tænder
kontrollér da konstant og stel forsyningen. Når carkit, adapter kabel og Audio2Car
kabel er korrekt installeret vil samtalen kunne høres i en eller to af forhøjttalerne
afhængig af indstillingen af DIP switchene. Note: Hvis en samtale er i gang når
motoren slukkes vil tændingen forblive tændt indtil samtalen er afsluttet.
5: Vælg forsinkelse af tændings afbrydelse. Tiden det tager før tændingen
afbrydes kan forsinkes ved at sætte DIP switch 4 OFF. Denne forsinkelse bruges i
biler med automatisk start/stop af motoren, for at undgå at tændingen afbrydes
når bilen holder ved et lyskryds. Når DIP switch 4 er sat til OFF forsinkes afbrydelse
af tændingen med 5 minutter.
For mere information om installationen refereres til Audio2Car kablets og carkit-
tets installationsvejledning.
Passiv : > +10VDC
12V 12V Line in Line in
Ign. Const. Right - Left -
Mute Mute Gnd Line in Line in
in out Right + Left +
Stik set fra ledning indgangs siden
Bullet konnekter
Audio2Car Kabel
Varenummer 84xxx
24 polet stik
MI
3G D&T Mute-box
16 & 4 polet stik
3G D&T Adapter
Varenummer DAxxx
Carkit
Drive & Talk
The professional mute
Installation instruction
Montageanleitung
Montagevejledning
"MI" 3G Drive & Talk upgrade for Audio2Car
Including IGNIBOX circuitry
See our complete Drive & Talk mute-box program on www.kram.dk
Unser komplettes Drive & Talk mute-box Programm unter www.kram.dk
Se vores komplette Drive & Talk muteboks program på www.kram.dk
ML021-V01
