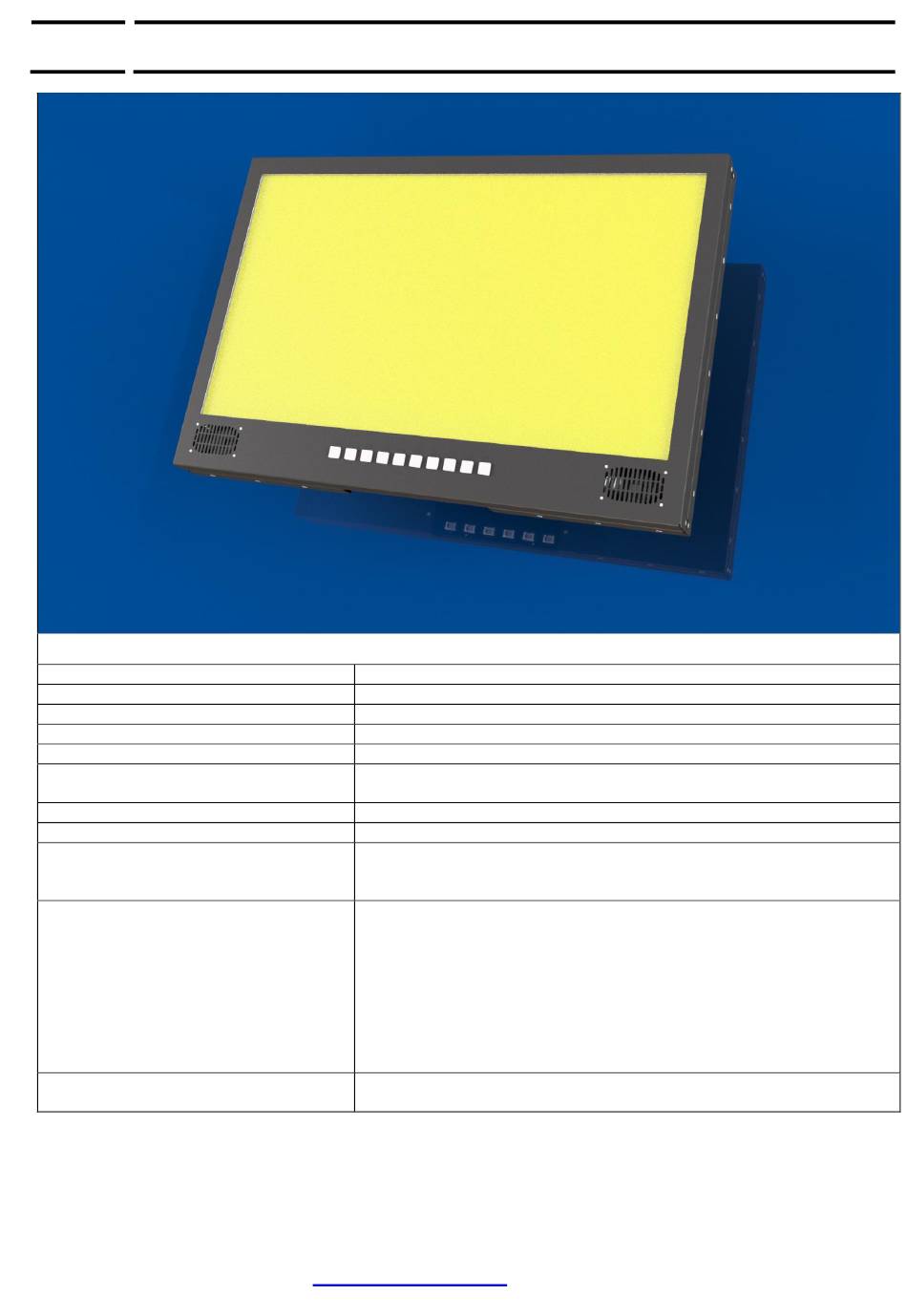

R&R Industrie-Monitor IM209-01 31,5"
Gehäuse
B x H x T [mm³]
Zeichnung
Gewicht
Stromversorgung
Leistungsaufnahme
Lagertemperatur
Betriebstemperatur
Display 21"
Schutzscheibe
R&R Industrie-Monitor IM209-01 31,5"
DNR24955_R01.DOCX
R&R GmbH Ob der Eck 4 D78148 Gütenbach Telefon +49 (0)7723 9186-0 Fax +49 (0)7723 9186-30
WWW.RURGMBH.DE
Aluminium, schwarz eloxiert; VESA-Halterung
ca. 755 mm x 505mm x 69 mm
DNR24953
ca. 11 kg
12V DC (8 bis 16V) galvanisch getrennt
herausgeführt auf Kabelpeitsche
ca. 60W
-20°C bis +60°C
0°C bis 50°C
abhängig von der Luftfeuchtigkeit.
(nicht kondensierend)
Diagonale: 31,5" (546,9 mm) .
Display area 698.4 x 392,85mm
1920 x 1080 Pixel
Farbtiefe 16.7M
LED Hintergrundbeleuchtung 300 cd/m²
Kontrast typisch 5000 : 1 ( 1200 :1)
Blickwinkel vertikal typisch 89° bei CR ≥ 10
Blickwinkel horizontal typisch. +/- 89°bei CR ≥ 10
Helligkeit 300 cd/m²
Einscheiben-Sicherheitsglas, gehärtet,
chemisch entspiegelt.
05.03.2019
WWW.RURSHOP.DE
1 / 20
