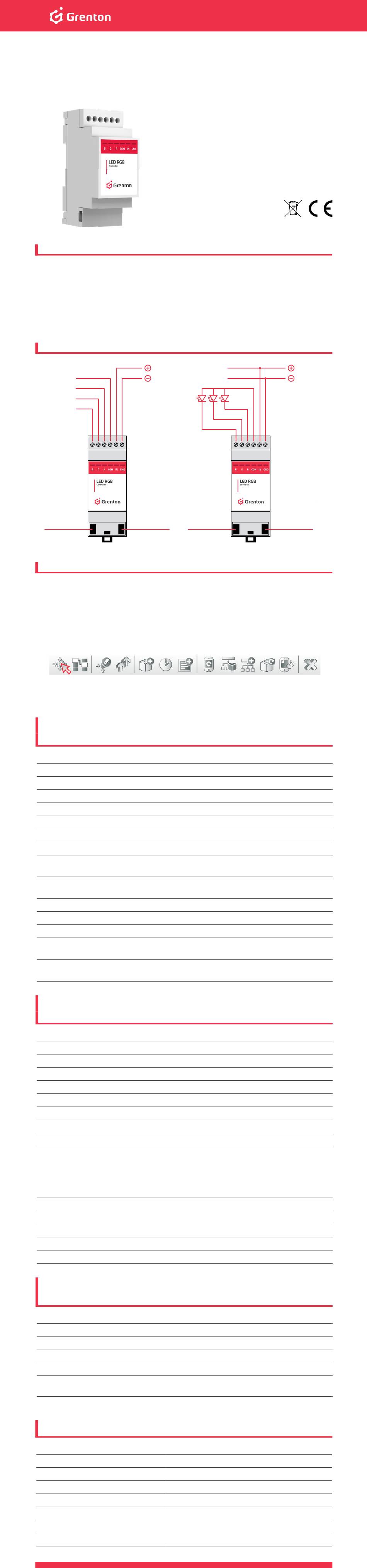

GRENTON LED RGB
RGB-028-T-01

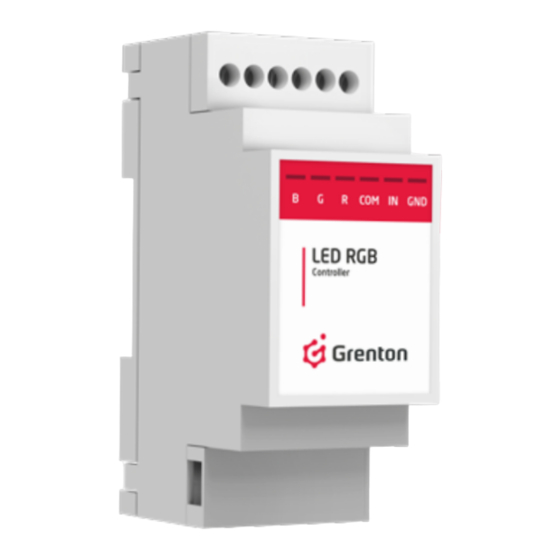

MODUŁ STEROWNIKA OŚWIETLENIA LED RGB
DO MONTAŻU NA SZYNIE DIN
WŁAŚCIWOŚCI
posiada funkcję ściemniania - może działać jak trzykanałowy ściemniacz
pełna dowolność przy ustawianiu koloru: RGB lub model HSV
16,8 mln kolorów
umożliwia regulację nasycenia oraz barwy
płynne przejścia przy zmianach koloru, nasycenia i natężenia
umożliwia ustawienie rampy (czasu przejścia) dla przejść pomiędzy kolorami, nasyceniem oraz
natężeniem światła
SCHEMAT PODŁĄCZENIA
COM
LED Red
LED Green
LED Blue
TF-Bus
INSTALACJA MODUŁU
Podłącz moduł zgodnie z powyższym schematem.
Po połączeniu modułu z pozostałymi modułami w systemie za pomocą magistrali
TF-Bus, dodaj moduł do konfiguracji systemu.
W tym celu wykonaj następujące czynności:
1. Połącz moduł CLU za pomocą gniazda ETHERNET z komputerem, na którym
zainstalowany jest program konfiguracyjny GRENTON OBJECT MANAGER.
2. Otwórz istniejący lub stwórz nowy projekt w programie GRENTON OBJECT MANAGER.
3. Uruchom procedurę CLU DISCOVERY.
Znalezione moduły dodaj do projektu.
4.
PARAMETRY KONFIGURACYJNE
CECHY
NAZWA
Value
Hue
Saturation
RValue
GValue
BValue
#RGB
RampTime
MinValue
MaxValue
RCorrection
GCorrection
BCorrection
StatisticState
Load
METODY
NAZWA
SetValue
SetHue
SetSaturation
SetRValue
SetGValue
SetBValue
Set#RGB
HoldValue
HoldHue
Switch
SwitchOn
SwitchOff
SetRampTime
SetMax
SetMin
ZDARZENIA
NAZWA
OnChange
OnSwitchOn
OnSwitchOff
OnRaiseValueSet
OnLowerValueSet
OnOutOfRange
DANE TECHNICZNE
zasilanie DC
maks. pobór prądu
waga
wymiary (wys./szer./gł.)
maks. przekrój drutu przyłącza
rozmiar [DIN]
zakres temperatur pracy
maksymalne obciążenie
12/24 V
DC
TF-Bus
TF-Bus
OPIS
Wartość jasności (zakres 0 – 1)
Wartość koloru barwy według modelu HSV (0 - 360)
Wartość nasycenia barwy (0 - 1)
Wartość składowej R (0 - 255) – kolor czerwony
Wartość składowej G (0 - 255) – kolor zielony
Wartość składowej B (0 - 255) – kolor niebieski
Wartość koloru wg modelu RGB „#RRGGBB" (podawana w HEX)
Wartość czasu narastania wartości barwy oraz jasności (ms)
Minimalna wartość jaką może przyjąć Value.
Próba ustawienia wartości mniejszej zwraca błąd
Maksymalna wartość jaką może przyjąć Value.
Próba ustawienia wartości większej zwraca błąd
Korekcja bieli – kanał R (0 - 10000), domyślnie 10000
Korekcja bieli – kanał G (0 - 10000), domyślnie 8333
Korekcja bieli – kanał B (0 - 10000), domyślnie 8333
Rodzaj wykonywanego pomiaru: Off - wyłączony, Ciągły - pomiar obciążenia
w całym okresie pracy urządzenia
Mnożnik mierzonej wartości. Dla StatisticState: Ciągły - wartość zużycia
w jednostce czasu (np. 1 l, 1 m
OPIS
Ustala wartość wyjścia (0 - 1)
Ustal wartość barwy (0 - 360)
Ustal wartość nasycenia (0 - 1)
Ustaw składową R (0 - 255)
Ustaw składową G (0 - 255)
Ustaw składową B (0 - 255)
Ustaw wartość RGB za pomocą ciągu znaków „#RRGGBB"
Realizacja funkcji rozjaśniania / ściemniania
Realizacja funkcji płynnej zmiany barwy
Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0.
Pierwszy parametr to czas zmiany:
- 0 – włącza wejście na stałe;
- num – włącza wejście na czas, określony parametrem (w milisekundach).
Drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości).
Jeśli nie zostanie podany, to stosowana jest domyślna rampa.
Ustawia wartość wyjścia na MaxValue
Ustawia wartość wyjścia na MinValue
Ustawia wartość narastania wartości barwy i wejścia (ms)
Ustawia wartość MaxValue
Ustawia wartość MinValue
OPIS
Zdarzenie wywołane zmianą stanu wyjścia
Wywoływane w momencie zmiany wyjścia ze stanu = 0 na stan>0
Wywoływane w momencie ustawienia „0" na wyjściu
Wywoływane, jeśli ustawiona wartość jest wyższa od obecnej
Wywoływane, jeśli ustawiona wartość jest niższa od obecnej
Wywoływane w momencie ustawienia wartości większej od wartości
maksymalnej lub mniejszej od minimalnej
5 V
8,39 mA
90 g
58/71/90 mm
≤ 2,5 mm
2
O do +40°C
16 A - sumarycznie dla trzech kanałów
Moduł sterownika oświetlenia LED RGB
na szynę DIN. Umożliwia płynne i pełne
sterowanie oświetleniem dekoracyjnym
wykorzystującym technologie LED RGB.
COM
LED 3
LED 2
LED 1
, 1 kW)
3
2
12/24 V
DC
TF-Bus
v. 1.1
