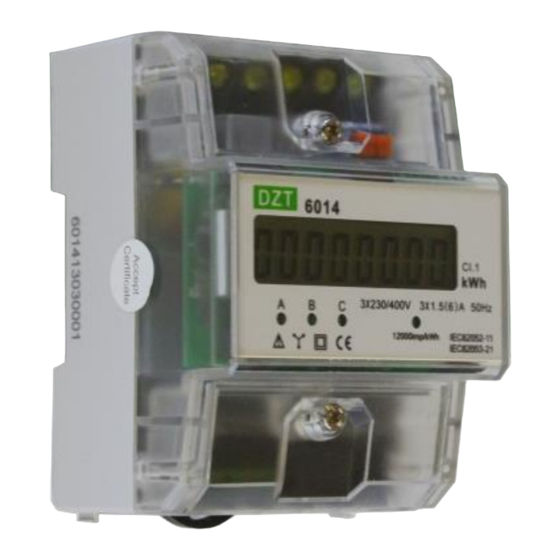

DZT 6014 Quick Start Manual

DZT 6014 - 230/400V 1.5/6A LCD – CT ratio
Stromarbeitsbereich
Spannungsarebeitsbereich
Impulsausgang
Genauigkeitsklasse
Frequenz
Display
LCD Gesamtenergie
Arbeitstemperatur
Normen
Eigenverbrauch
Wirkverbrauch
Breite
Impulsausgang
Impulslänge
Max. rel. Luftfeuchte
LED
Registrierte Harmonische Bereich
Max. Leiterquerschnitt (mm
CT Display CT
ratio digits ratio
5/5 6+2 75/5
25/5 6+2 80/5
40/5 6+2 100/5
50/5 6+2 120/5
60/5 6+2 150/5
200/5
250/5
300/5
400/5
500/5
600/5
6+2=999999.99 7+1=9999999.9
Current range
Voltage range
Impulse output
Accuracy class
Frequency
Display
LCD Total Energy
Temperature range
Standards
Power of consumption
Measurement type
Width
Pulse output
Pulse width
Max. rel. humidity
LED
Registered harmonics range
2
) Max. terminal wire (mm
Display Display
CT ratio
digits digits
7+1 800/5 8+0
7+1 1000/5 8+0
7+1 1200/5 8+0
7+1 1500/5 8+0
7+1 1600/5 8+0
7+1 2000/5 8+0
7+1 2500/5 8+0
7+1 3000/5 8+0
7+1 4000/5 8+0
7+1 5000/5 8+0
7+1 6000/5 8+0
8+0=99999999
1/2/3 Phase line „U1/U2/U3"
4 Neutral line in/out „N"
5/6 CT line in (I1)
7/8 CT line in (I2)
9/10 CT line in (I3
20/21 Pulse output contacts (S0)
1,5-(6)A
3x230/400V
50Hz ±10%
LCD display, 5/5 as default CT ratio
LCD 6+2, 7+1, 8+0 (see table below)
Bezug/Forward + Lieferung/Reverse
-20°C to 55°C
EN62052-11,EN62053-21
≤2W and 10VA
Wirkverbrauch/Active Energy
4TE (76mm)
12.000 Imp/kWh
RL =depending on the CT ratio
RA= depending on the CT ratio
S0-Standard DIN 43864
75% im Mittel/Average, kurzzeitig/Short
time value 95%
Impulse rate=Verbrauch/Usage
0.05 - 0.25kHz
2
)
DZT 6014 V1.10 © 18-Nov-14
Subject to change without prior notice
12.000
1
35ms
18mm²
