Montavimo vadovas / Installation
manual / Инструкция по монтажу
Dūmų šalinimo liukas / Smoke hatch / Люк дымоудаления

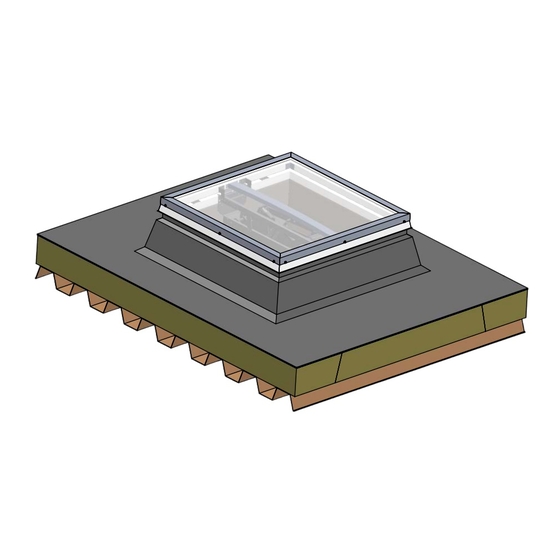

ORIVENT 23 pc-m
Actulux elektromechaninė pavara / Actulux actuator /
Actulux электрический привод
Dėmesio! Įtaisas gali būti montuojamas ant
plokščių arba šlaitinių stogų, kurių nuolydis ne
daugiau kaip 25%.
Vyriai įrengiami aukštesnėje pusėje.
Attention! Hatch may be mounted on flat roof or
sloped roof with maximum slope 1:4.
Hinged edge should be on upper side.
Внимание! Устройство может быть установлено
на плоских или наклонных крышах с
максимальным уклоном на 25%.
Петли крепятся на верхней стороне.
Eisiškių pl. 25A LT-02184 Vilnius
www.keraplast.lt
info@keraplast.lt
1(7)
Advertisement
Summary of Contents for KERAPLAST ORIVENT 23 pc-m

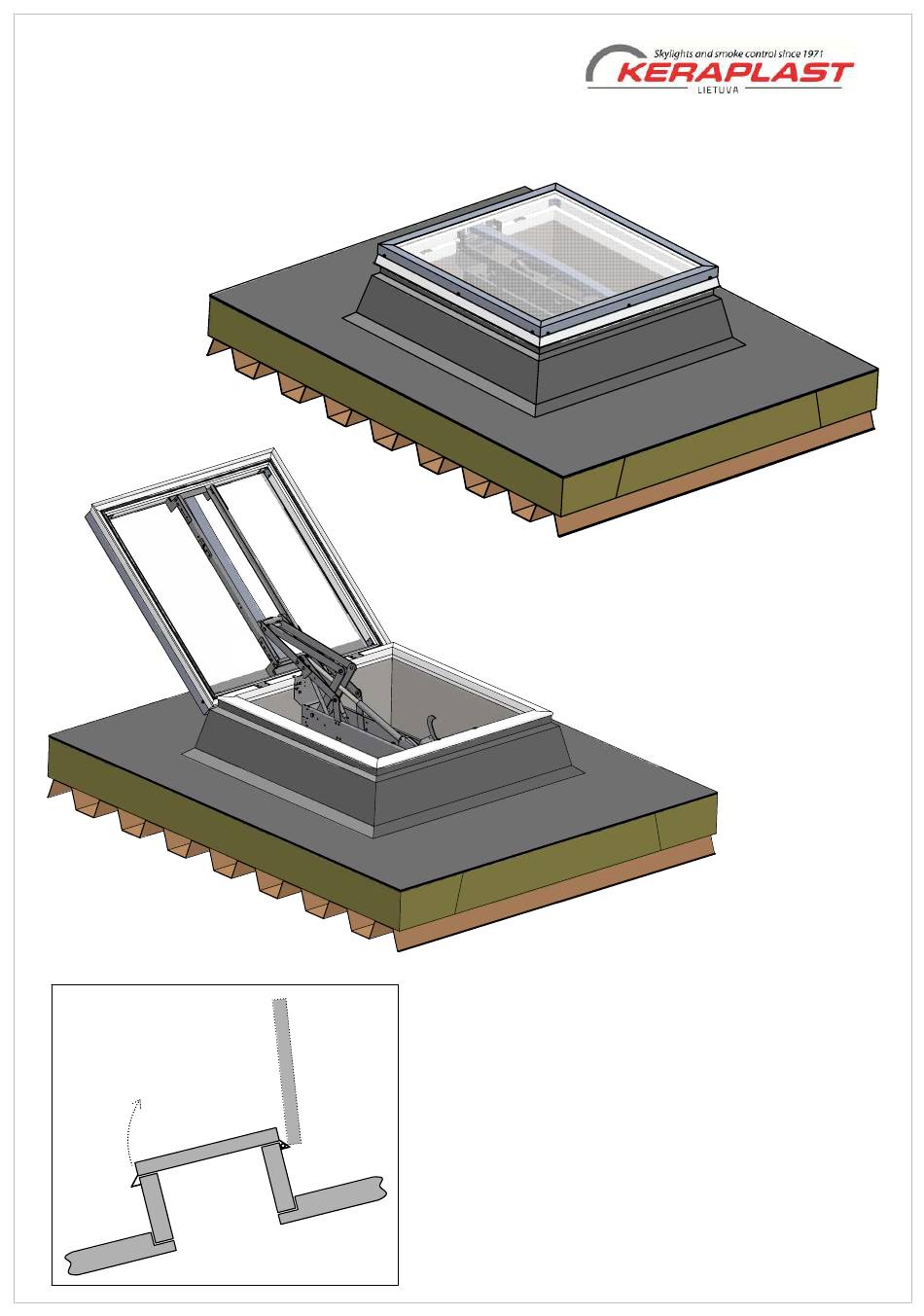

- Page 1 Montavimo vadovas / Installation 1(7) manual / Инструкция по монтажу Dūmų šalinimo liukas / Smoke hatch / Люк дымоудаления Eisiškių pl. 25A LT-02184 Vilnius ORIVENT 23 pc-m www.keraplast.lt Actulux elektromechaninė pavara / Actulux actuator / info@keraplast.lt Actulux электрический привод Dėmesio! Įtaisas gali būti montuojamas ant plokščių...
- Page 2 2(7) DETAIL A SCALE 1 : 3 DIN7504 K 6.3x19 Self drilling screws (hexagon head) max 15 cm DIN7504 K 5.5x32 Self drilling screws (hexagon head WSS) DETAIL B to 12 mm SCALE 1 : 3 Dėmesio! Jeigu gaminiai sandėliuojami lauke, reikia sandėliuoti taip, kad ant paviršiaus neužsilaikytų...
- Page 3 3(7) III. Legenda: 1. Cinkuotas skardos pagrindas Pastabos: 2. Prilydomoji stogo danga 3. Šilumos izoliacija A= mm 4. Kamerinio polikarbonato plokštė B= mm 5. Rėmas su gumine tarpine C= mm...
- Page 4 4(7) DIN 7981 C 4.8x38 Self-drilling screws (pan head tapping screws) DETAIL D SCALE 1 : 5 DETAIL E SCALE 1 : 5 DIN7504 K 6.3x32 Self- drilling screws (hexagon head)
- Page 5 5(7) VII. DIN 7981 C 4.8x38 Self- drilling screws (pan head tapping screws) DETAIL F SCALE 1 : 3 VIII. DETAIL G SCALE 1 : 3...
- Page 6 6(7) DIN 7504 K 4.8x50 Self- drilling screws for profiled sheet to timber fixings DETAIL H SCALE 1 : 3...
- Page 7 7 (7)
