Installationsanvisning

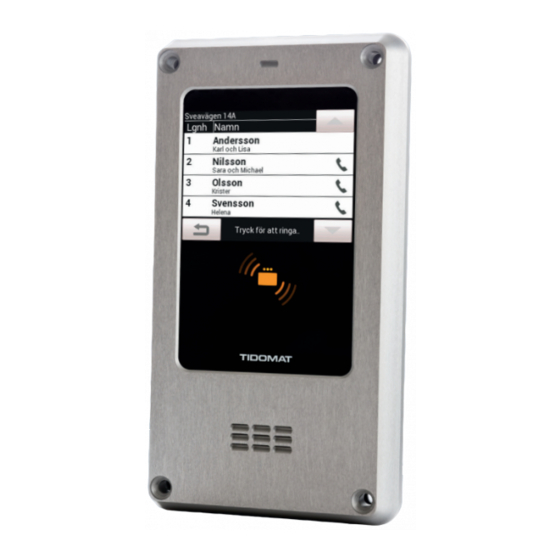

SO-3396-GSM

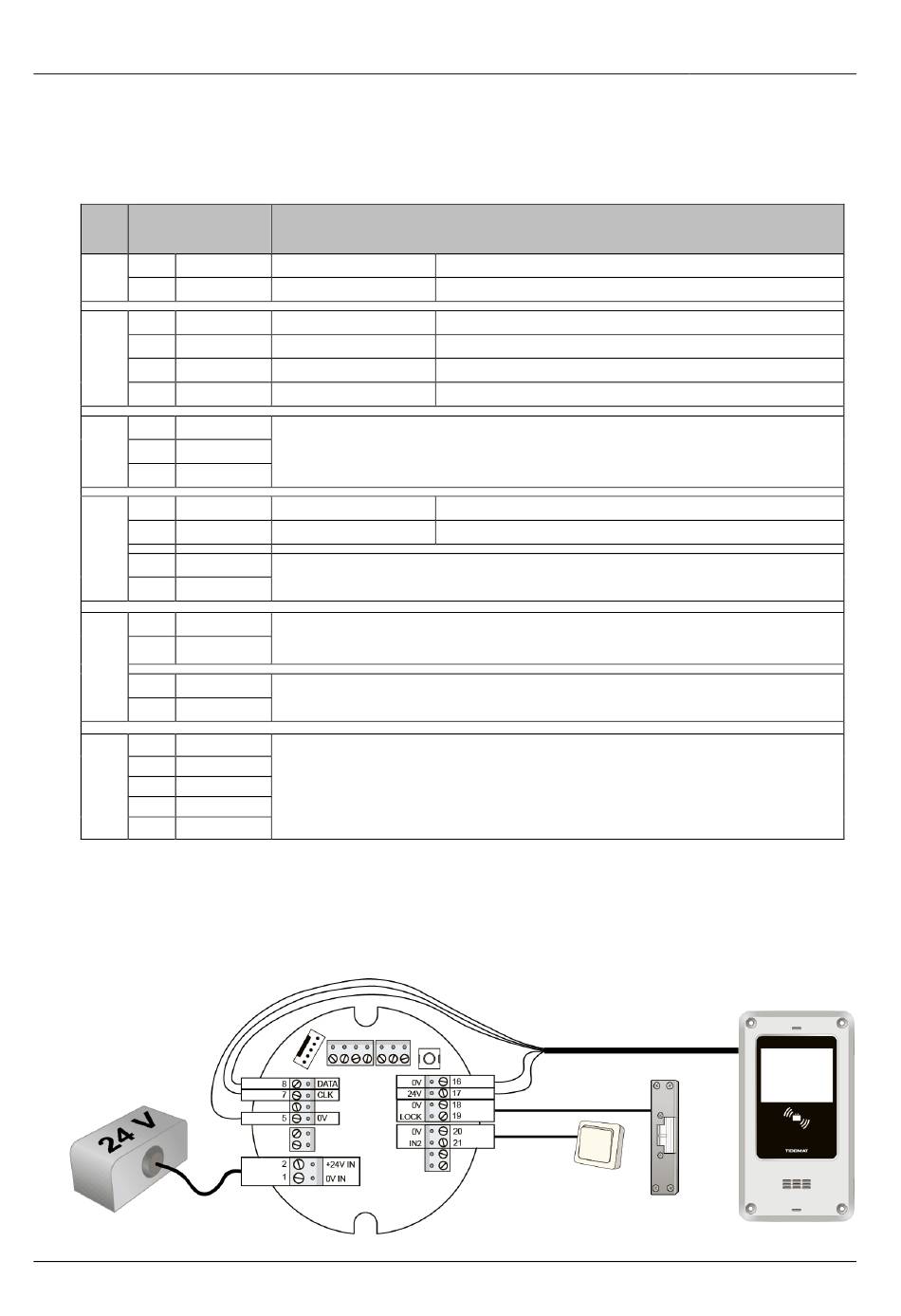

Inkoppling SO-3302
Skruv
P0
1
0 V
2
24 V
P2
5
0V
6
+5V
7
CLK
8
DATA
P4
13 NC
14 C
15 NO
P5
16 0V
17 24V
18 0V
19 LOCK
P6
20 0V
21 IN2
22 0V
23 IN1
J3
1
0V
2
+24V
3
CLK
4
DATA
5
0V
VIKTIGT!
Spänningsaggregatet måste vara jordat.
TIDO-149814381-112
Beskrivning
Spänning IN
Spänning IN
Spänning UT
Kommunikation
Kommunikation
Reläutgång, t ex motorlås.
Spänning UT
Spänning UT
Ex. elslutbleck. +24V.
Ingång ex. öppningsknapp (NO).
Digital- /balanserad ingång. Ansluts till potensialfri slutning.
Ingång ex. dörravkänning.
Digital- /balanserad ingång. Ansluts till potensialfri slutning.
Alternativ anslutning för Porttelefon SO-3396-GSM.
Använd bifogad kontakt.
1.0
©2016 Tidomat AB
Ansluts till strömförsörjning 0V
Ansluts till strömförsörjning +24V
Ansluts till Porttelefon - 0V (GRÅ)
Ansluts till Porttelefon - CLK (GRÖN)
Ansluts till Porttelefon - DATA (GUL)
Ansluts till Porttelefon - 0V (BRUN)
Ansluts till Porttelefon - 24V (VIT)
Svenska
SIDA 1/6
Advertisement
Table of Contents
Summary of Contents for Tidomat SO-3396-GSM
- Page 1 Ingång ex. öppningsknapp (NO). Digital- /balanserad ingång. Ansluts till potensialfri slutning. 21 IN2 Ingång ex. dörravkänning. 22 0V Digital- /balanserad ingång. Ansluts till potensialfri slutning. 23 IN1 Alternativ anslutning för Porttelefon SO-3396-GSM. Använd bifogad kontakt. +24V DATA VIKTIGT! Spänningsaggregatet måste vara jordat. TIDO-149814381-112 ©2016 Tidomat AB...
- Page 2 Monteringsanvisning Svenska SO-3396-GSM Rekommenderad monteringshöjd Med distansplattan går det att dra ut kabeln är 1400 mm från golv/mark, mätt olika vägar. från kapslingens underkant. TIDO-149814381-112 ©2016 Tidomat AB SIDA 2/6...
- Page 3 Digital / balanced input. Connects to potensial free connection. 21 IN2 22 0V Input e.g. door open status from motor lock. Digital / balanced input. Connects to potential free connection. 23 IN1 Alternative connection for door phone SO-3396-GSM. J3 1 Use the attached contact. +24V DATA IMPORTANT! The power supply must be grounded.
- Page 4 Mounting English SO-3396-GSM Recommended mounting height is With the spacer plate it is possible to pull the 1400 mm from floor / ground, cable different ways. measured from the bottom edge of the enclosure. TIDO-149814381-112 ©2016 Tidomat AB SIDA 4/6...
- Page 5 Sisääntulo esim. avauspainikkeelle (NO). Digitaalinen, balansoitu sisääntulo. Kytkettävä potentiaalivapaasti. 21 IN2 22 0V Sisääntulo esim. ovitunnistimelle Digitaalinen, balansoitu sisääntulo. Kytkettävä potentiaalivapaasti. 23 IN1 Vaihtoehtoinen liitäntä SO-3396-GSM porttipuhelimelle. +24V DATA TÄRKEÄÄ! Virtalähteen pitää olla maadoitettu. TIDO-149814381-112 ©2016 Tidomat AB SIDA 5/6...
- Page 6 Asennus Soumi SO-3396-GSM Suositus: asennuskorkeus lattiasta Välilevyä käyttämällä, kaapelin pystyy kotelon alareunaan 1400 mm. asentamaan usealla eri tavalla. TIDO-149814381-112 ©2016 Tidomat AB SIDA 6/6...
